ОСОБЕННОСТИ ПРОФИЛЬНОЙ СИСТЕМЫ REHAU GENEO HST:
Инновационная система REHAU HST GENEO отличается своим уникальным материалом, строением профиля и механизмом.
Его оценят по достоинству люди, ценящие комфорт в своем доме, при любой погоде и времени года.
- Безопасность
- Уединение
- Статус
- Новый уровень комфорта
- В квартирах класса люкс и коттеджах
- Красота внутри и снаружи
- Объединение внутреннего мира и ландшафта
- Тренд в дизайне
- Премиальность.
Небольшой по площади интерьер (строение) трансформируется в безграничное поле для создания креативных идей, для
семейных радостей и теплой дружеской компании у камина за шашлыками. Вы впускаете в помещение *воздух*. Это Ваша
территория без границ.
Убегая каждые выходные от городского шума и каменных джунглей, мы хотим объединиться с природой, наслаждаться свежим
воздухом, взирать на открытые глазу горизонты.
Технические данные
|
Тип открывания
|
Подъемно-сдвижные двери
|
|
Материал профилей
|
RAU-FIPRO: ПВХ усиленный фиброармированием, RAU-ПВХ, оба материала не содержат кадмия
|
|
Материал уплотнений
|
RAU-SR, RAU-PREN (черный, серый)
|
|

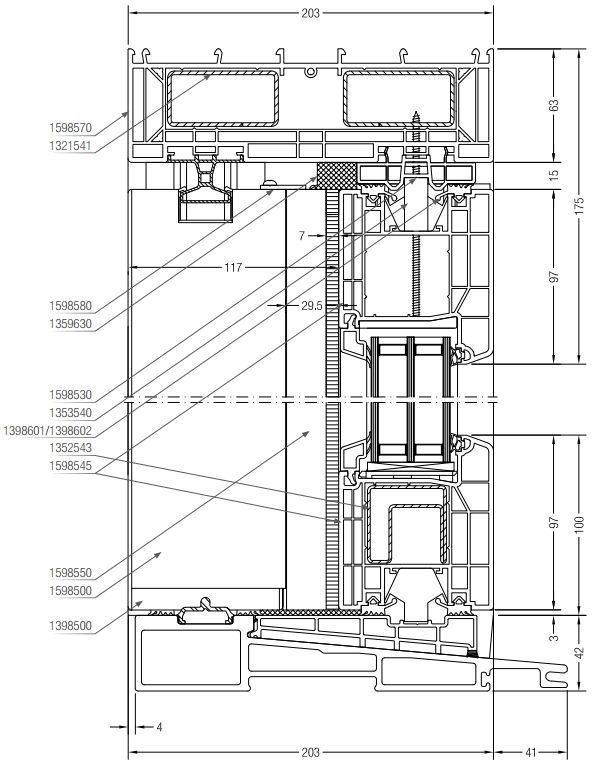

Глубина коробки/створки
|
203 мм коробка / 86 мм створка
|
|
Количество камер
|
5
|
|
Толщина заполнения
|
22 мм - 53 мм
|
|
Размер непрозрачной части коробка/ створка
|
63 мм коробка (монт.глубина 203мм) / 97 мм створка
|
|
Максимальная масса створки
|
400 кг
|
|
Максимальный размер сдвижной створки
|
300 см x 270 см (BxH)
|
|
Коэффициент теплопередачи Uf
|
до 1,3 Вт/м2К
|
|
Сопротивляемость ветровой нагрузке
|
до класса B3 по DIN EN 12210
|
|
Водонепроницаемость
|
до класса 9A по DIN EN 12208
|
|
Воздухопроницаемость
|
класс 4 по DIN EN 12207
|
|
Долговечность
|
класс 2 по DIN EN 12400
|
|
Звукоизоляция
|
до Rw,P = 43 дБ
|
|
Взломобезопасность
|
до WK 2 по DIN V ENV 1627
|
|
Декоративное оформление
|
Каширование и покраска
|
Ограничения
Ширина рамы 1600 - 6780 мм
Ширина створки 770 - 3334 мм
Высота створки 1170 - 2670 мм
Макс. вес подвижной створки 300 кг
Макс. вес неподвижной створки 400 кг
Высота ручки от низа створки = 403 мм - при высоте створок 1170-1769 мм
Высота ручки от низа створки = 1003 мм - при высоте створок от 1770 мм
Сверху портала не должно быть глухарей.
Возможна сверху портала устанавка расширителей высотой не более 100мм.
Ставятся параллельно два расширителя 86 серии с жестким утеплителем между ними.
Монтаж на уголках.
Сбоку возможно соединение только с HST

Порог должен быть выровнен по горизонтали. Под порогом должна быть подкладка минимум 300 мм .
При монтаже температура порога должна быть комнатной .
Сечение створок и порога 50мм без выравнивающей накладки
Возможна установка выравнивающей накладки для безбарьерного порога

Схемы открывания:
Створки располагаются в двух плоскостях: ближняя плоскость-к помещению, дальняя плоскость-к улице.
Подвижные створки всегда находятся в ближней плоскости (к помещению)
Неподвижные могут быть и на ближней, и на дальней плоскости в зависимости от схемы.

Схемы 2А, 3А, 3G1 могут быть в зеркальном варианте

Расчет

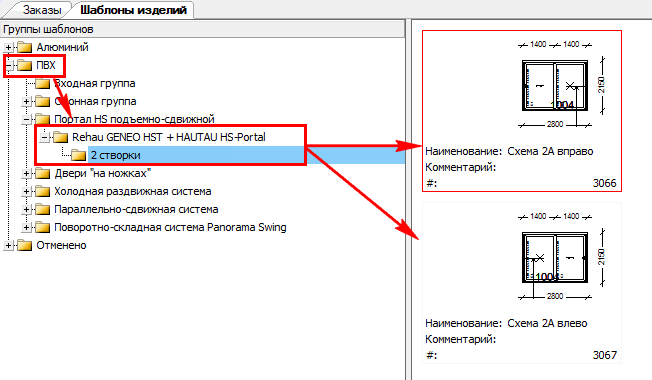

Можно пользоваться для построения шаблонами.
При ручном построении:
Профиль - Rehau GENEO HST (возможна ламинация, покраска)
Фурнитура - Фурнитура Siegenia HS-Portal
Тип конструкции-Портал HS подъемно-сдвижной
Остекление - 44 , 52 мм , желательно с вклейкой стеклопакета.
Выберите в параметрах изделия
Схема открывания HS
Цвет уплотнения
Выберите в параметрах створок
Номер створки слева направо
Пластина от высверливания
Плоскость

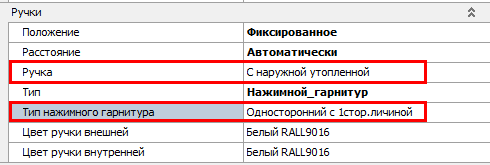

Ручка
Цвет ручки внешней
Цвет ручки внутренней
Рис.1 Односторонняя ручка с 1стор.личиной Рис.2 Двусторонняя ручка с 2стор.личиной

Двусторонняя ручка при сдвиге створки упирается в торец соседней створки.
(1) (1а) ручки внутри помещения
(4) (1b) ручки снаружи
(36) пластина от высверливания ставится при выборе параметра "Да"
(44) стопор створки
Цвет ручек: Белый RALL9003, Темно-коричневый RALL8022, Серебро анодировка EV1, покраска.
|
