Автоматические двери DORMA

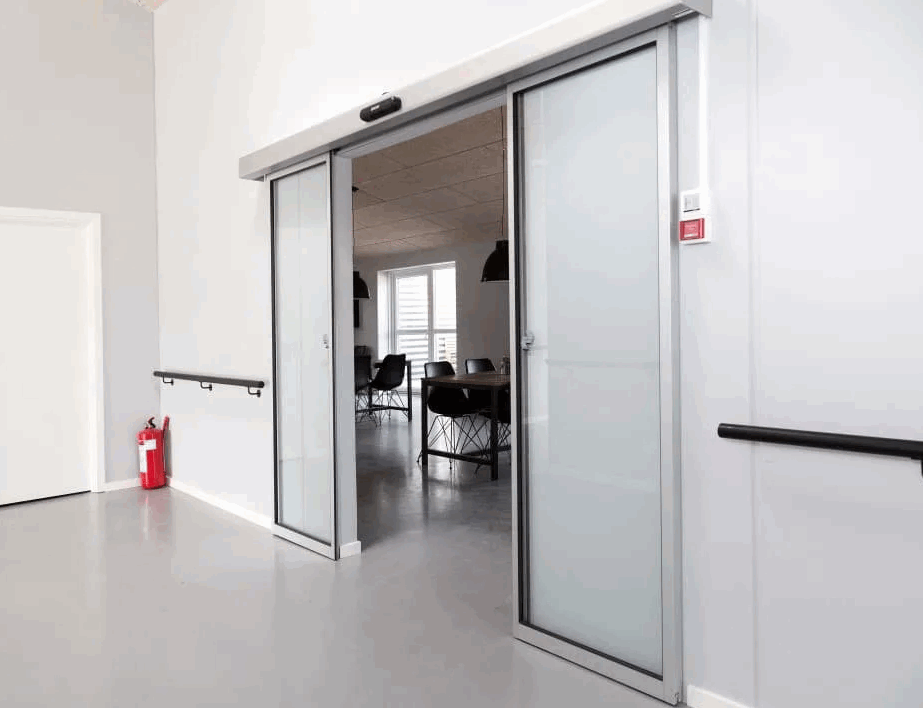

Автоматические двери DORMA предназначены для установки в фактически любой проем:
Но чаще всего подобные изделия интегрируются в стоечно-ригельные системы:
Автоматические раздвижные двери фактически работают без участия человека.
Открывание-закрывание створок осуществляется с помощью специального блока с датчиками,
которые фиксируют нахождение человека около двери. И тогда автоматика сдвигает створки в
сторону, оставляя проход открытым:
Подобные системы созданы для оформления дверных проемов с очень большой проходимостью:
торговые цнтры, магазины, автозаправки и т.д.

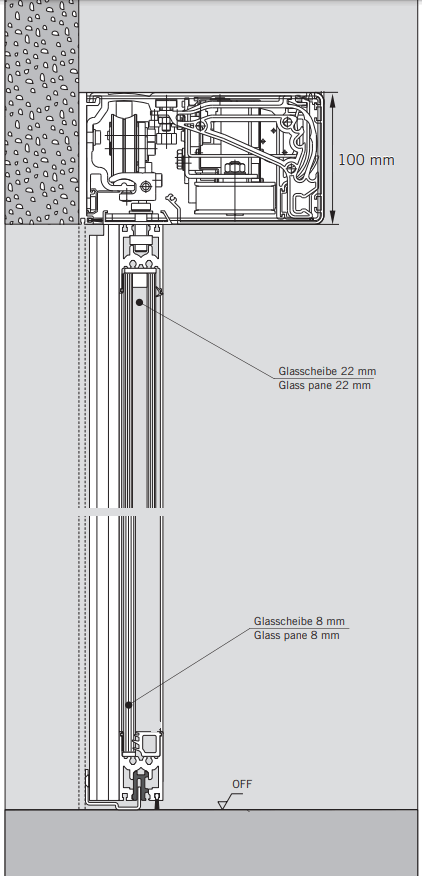

Сечение двери Dorma:
Высота короба с автоматикой - 100мм. При монтаже на фасадную систему необходимо ставить
задвоенный ригель, куда будет крепиться привод автоматики.
Допустимые толщины заполнений - стекло 8мм или стеклопакет толщиной 22мм. По правилам
безопасности все стекла должны быть закаленными.
Максимальный вес одной створки составляет 85 кг. Расчетная программа понимает этот максимальный
вес, и в случае превышения выдаст ошибку.
Габариты проема, куда можно установить двери Dorma:
Ширина проема от 800мм до 3000мм
Высота проема до 3200мм
Комплект автоматической двери состоит из:
1. Набор из двух створок
2. Автоматический привод для двухстворчатой двери (устанавливается над проемом) высотой 100мм.
3. Два радара для обеспечения автоматического открывания дверей. Один устанавливается внутри, другой - снаружи.
4. Фотобарьеры. Устанавливаются сбоку на проем и обеспечивают безопасность прохода людей сквозь открытые двери.
5. Кнопка аварийной остановки двери
6. Переключатель режимов работы автоматики. Доступно 5 режимов: Закрыто, Автомат,
Открыто постоянно, Частичное открытие, Только выход.
7. Аккумулятор для бесперебойной работы двери в случае отключения питания. Эту опцию можно убрать вручную в программе.
Более подробно про эти двери можно почитатьна сайте производителя тут.
Построение в WinDraw

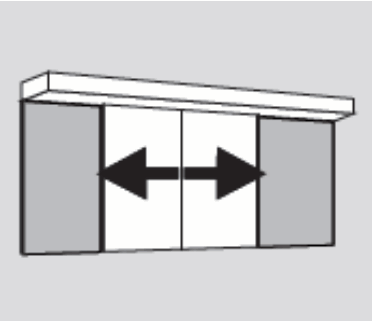

На сегодняшний день доступна схема только с двумя створками, открывающимися в разные стороны

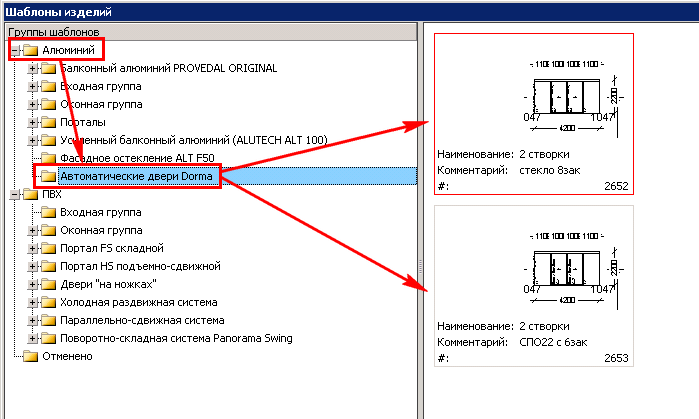

Построение рекомендуем делать строго через шаблоны:
ВНИМАНИЕ! Габариты конструкции двери гораздо больше, чем проем, который она закрывает.

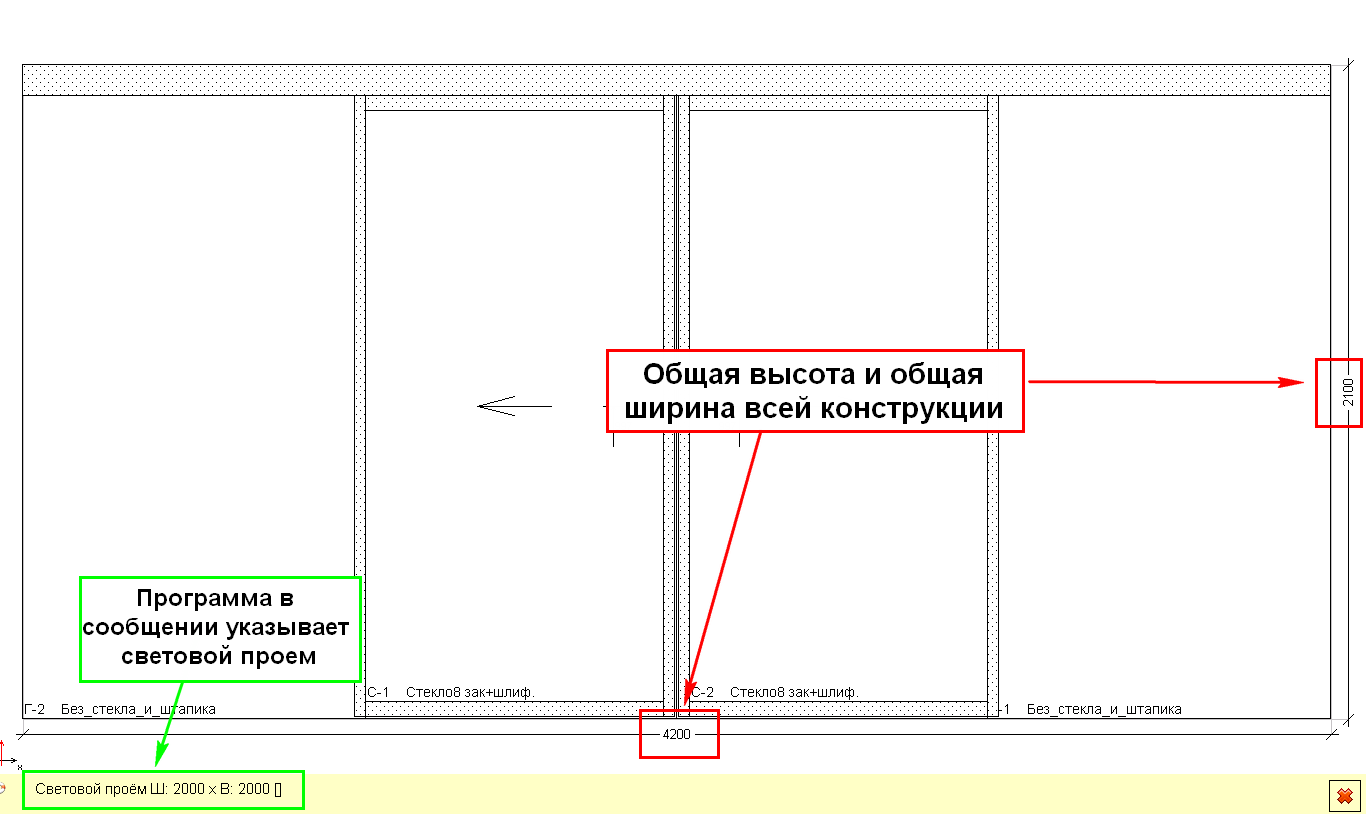

Программа WD выдает нам габариты всей конструкции. А габарит проема отображается в сообщении:
В связи с этим оптимальным будет подобрать габарит двери под габарит проема вручную:
Меняем ширину конструкции - меняется ширина проема
Меняем высоту конструкции - меняется высота проема.
По умолчанию такая дверь комплектуется аккумулятором, который позволит в случае экстренного отключения электричества
сохранить работоспособность двери.

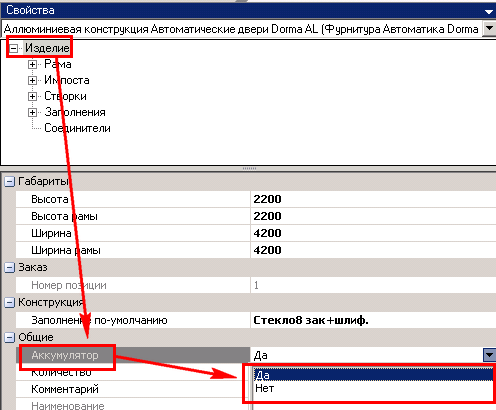

Если же клиенту такой аккумулятор не нужен, то его можно убрать в свойствах изделия:
