Roto W100

Новинка от оконного завода Schtandart!

Компания Рото Франк вывела на рынок новую фурнитуру под названием W100.

По ряду причин данная фурнитура не вошла в группу продуктов под брендом

«Roto Frank», а была выведена под своим брендом – Weidtmann. Отсюда и

присутствие в названии данной системы буквы «W».

В данном разделе можно посмотреть сертификат на фурнитуру W100

Логотип данного бренда выглядит так:

Особенности данной системы:

-Допустимые размеры:

Ширина створки от 330мм до 1440 мм

Высота створки от 470мм до 2440 мм

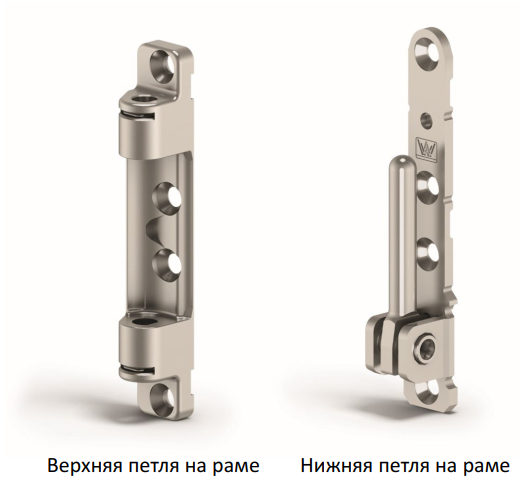

-Максимальный вес створки 100кг. Этот параметр определяется допустимой

нагрузкой на петли:

- Фурнитура разаботана для стандартных створок прямоугольной формы:

поворотных, поворотно-откидных и фрамужных

- накладки на петли только белого и коричневого цветов

-доступно для выбора микропроветирвание. В базе этой опции нет, но в свойстве

створки можно выбрать. Микропроветриватель выглядит так:

-блокиратор ошибочного открывания устанавливается на всех поворотно-откидных

створках. Выглядит вот так:

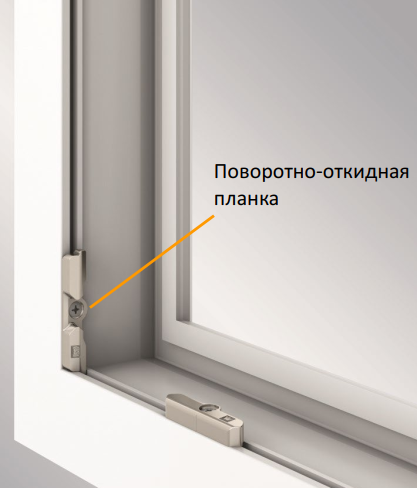

-поворотно-откидная ответная планка установлена на вертикальной балке:

-данная фурнитура не позволяет строить штульповое открывание

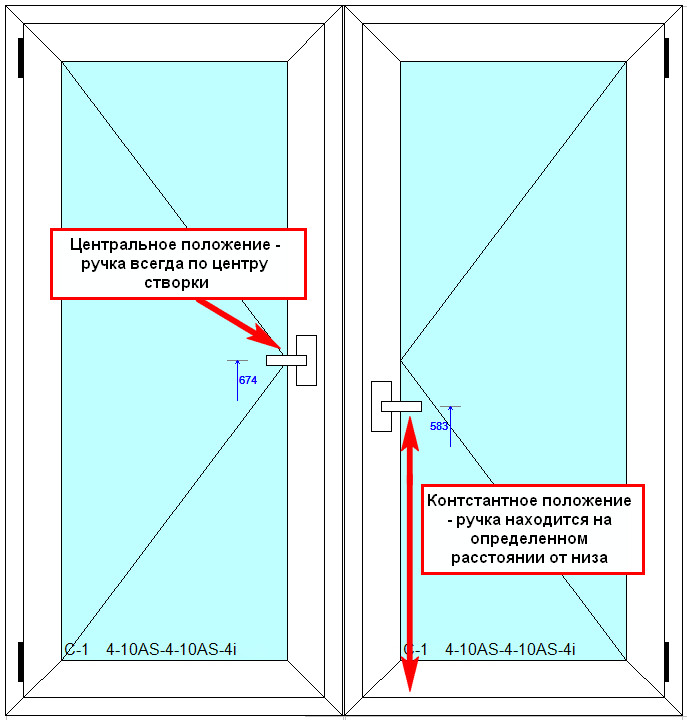

ВАЖНО! Отличительной особенностью данной фурнитуры является то, что ручка

будет находиться не посередине балки створки, а на фиксированном расстоянии

от низа створки. Такой способ расположения ручки называется «константным»

или «фиксированным».

В зависимости от подобранного программой основного запора ручка может

находиться на разном расстоянии от низа створки:

Высоты створок Расстояние от низа створки до оси ручки

430 - 600 140

601 - 800 283

901 - 1000 433

1001 – 1200 533

1201 – 1800 583

1801 – 2400 1020
