Ограничения от поставщиков стеклопакетов
РСК

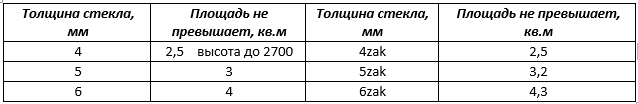

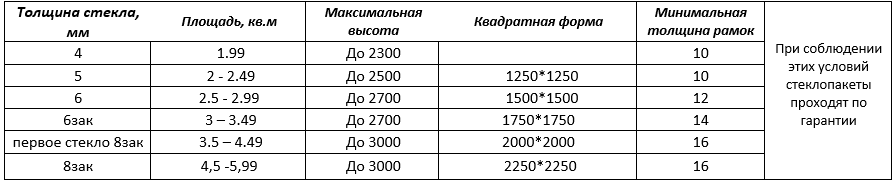

* От 2,5 кв.м рекомендуем провести расчет статики стеклопакета для выяснения прогибов и напряжений в стёклах
1) Соотношение сторон стеклопакета более чем 3:1, макс. соотношение до 1:12.
2) Сторона стеклопакета менее 300 мм согласно ГОСТ 24866-2014, минимальный размер для изготовления без гарантии 100мм.
3) Цветное стекло с коэффициентом поглощения света более 25% должно быть закаленным, иначе возможен термошок, это относится к тонированным стеклам и пленкам, закаливается только цветное стекло;
4) Стеклопакеты, изготовленные по шаблону;
5) Если в стеклопакете 2 стекла с энергосберегающим стеклом, необходимо закалить стекла или притупить кромку.
Ограничение размеров для стеклопакетов из других видов стекла:
1) Минимальный размер пакетов из каленого стекла 200*300мм; триплекс 33.1 не закаливают триплекс 44.2 1000*2000
2) Минимальный размер триплекса 250 х 320 мм;
3) триплекс в арочных конструкциях только по согласованию;
4) В стеклопакетах со стемалитом не желательно использовать стекло 4, т.к. возможен непрокрас;
Нужно делать закалку всех стекол, кроме стемалита оно закаленное; минимальные размеры СП со стемалитом 200*300;
5) Минимальный размер ножки на алюминиевой рамке - 21мм, на пвх рамке – 70;
6) СП с плёнкой свыше 2000*2000 не изготавливают;
7) минимальный диаметр отверстия 6мм;
8) Максимальная толщина СП 62 (под запрос), свыше 52 толщины без гарантий.
Ограничения по стеклу в нарезку:

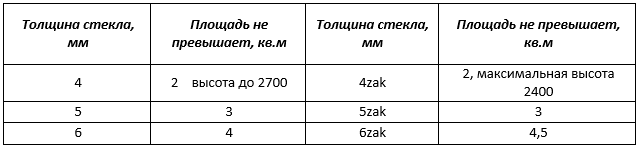

* От 2,5 кв.м. рекомендуем провести расчет статики стеклопакета для выяснения прогибов и напряжений в стёклах
Стеклопакеты без гарантии:
1) Соотношение сторон стеклопакета более чем 3:1 (ГОСТ 24866-2014);
2) Сторона стеклопакета менее 300 мм согласно ГОСТ 24866-2014, минимальный размер для изготовления без гарантии 180мм.
3) Цветное стекло с коэффициентом поглощения света более 25% должно быть закаленный, иначе возможен термошок.
Ограничение размеров для стеклопакетов из других видов стекла:
1) Минимальный размер стеклопакетов из триплекса 250*300 мм;
2) Минимальный размер стеклопакетов из закаленного стекла 260*320 мм;
3) Минимальный размер стеклопакетов со Stemalit 300*250 мм, максимальный размер 1500*2000 мм. 4мм нет, только 5,6;
4) Стеклопакеты с армированным стеклом STIS изготавливает, толщина стекла от 6мм;
5) Стеклопакеты с витражами собирает STIS, витраж - только среднее стекло, лучше 6 мм (каталог Artbis), все стёкла закалить;
6) Аналог фацета (алмазная грань).
Ограничения по стеклу в нарезку
GMAX

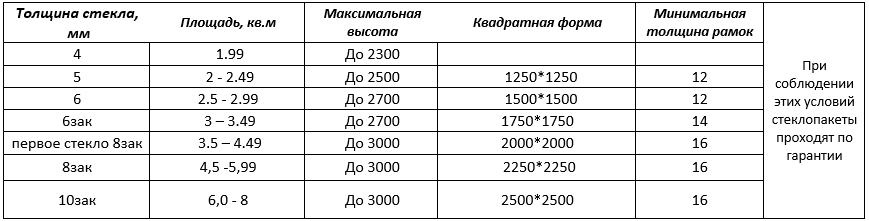

* От 2,5 кв.м. рекомендуем провести расчет статики стеклопакета для выяснения прогибов и напряжений в стёклах
Ограничения по стеклу в нарезку
1) Соотношение сторон стеклопакета более чем 3:1 (ГОСТ 24866-2014) ;
2) Сторона стеклопакета менее 300 мм согласно ГОСТ 24866-2014, минимальный размер для изготовления без гарантии 150мм.
Ограничение размеров для стеклопакетов из других видов стекла:
1) Минимальный размер нарезки из каленого стекла 200мм;
2) Минимальный размер нарезки триплекса 250 мм, max - 2500x2310;
3) Матовое стекло в стеклопакете без гарантии или необходимо закалить все стекла в составе стеклопакета;
4) Триплекс в арочных конструкциях только по согласованию;
5) Если в стеклопакете 2 стекла с энергосберегающим стеклом, необходимо закалить стекла или притупить кромку;
6) СП до 66 заполнения, под запрос до 54 по гарантии.
Schtandart (площадка ЗЧМ)

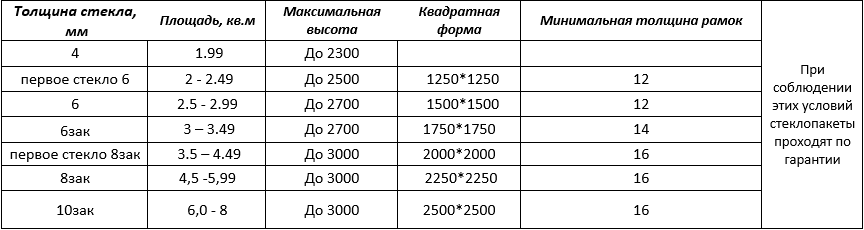

1) Максимальная площадь не должна превышать 2,5 кв.м;
2) Сторона стеклопакета не должна превышать 2300 мм;
3) Вес стеклопакета не должен превышать 90 кг;
4) Соотношение сторон стеклопакета более чем 3:1 (ГОСТ 24866-2014);
Максимальное соотношение сторон не должно превышать 1: 9;
5) Сторона стеклопакета менее 300 мм согласно ГОСТ 24866-2014, минимальный размер для изготовления без гарантии 170мм;
6) Трапеции на (AS, ALS, Chr) с ножкой менее 60 мм не изготавливаем (рис. 1);
Рис.1.
7) Трапеции на пвх и ALS изготавливаем (кроме рамки 22,24 нет уголков), AS 22 рамки нет, 24 есть!
8) Если 2 триплекса в СП, выбираем толщину 7 мм;
9) Если 1 триплекс в СП, выбираем 6 мм;
10) Если угол в треугольном СП меньше 30 градусов, то на AS не изготовим, на ALS по доп. Согласованию;
11) СП круглой формы не делаем!!!
12) Арочные стеклопакеты (радиус должен быть только один) на гибкой рамке (AS) с ножкой менее 60 мм не изготавливаем (рис.2);
Рис.2
13) Арочные СП на пвх рамке не собираем!!! Только AS;
14) Система Duplex может быть отстроена только с алюминиевыми дистанционными рамками определенных размеров: 14, 16,18, 20.
Общие рекомендации, относящиеся ко всем поставщикам:
1) Допускаемые размеры стекла не учитывают особенностей требований заказчика по безопасности и ветровой нагрузке, этим занимаются специальные аккредитованные лаборатории (институт стекла Санкт-Петербург);
2) При использовании в стеклопакете стекол разной толщины, максимальные размеры и площадь берутся для более тонкого стекла.
a. Это же ограничение действует и для дистанционных рамок в стеклопакете;
3) Для определения размеров стекол клееных (триплексов) необходимо умножить их толщину на коэффициент 0,63.
a. Стекло типа 33.1 считается как 33.1*0,63= 4,41, т.е. стекло равнозначно листовому стеклу 4 мм;
4) Закаленный триплекс дает большое искажение - эффект волны, для стекла 4мм это очень видно, для 6 мм - меньше;
5) Триплекс в арочных конструкциях обязательно требует согласования;
6) В случае ограничения размеров у разных поставщиков, они связаны с ГОСТом и с техническими возможностями каждого из поставщиков;
7) В случае изготовления стеклопакетов с размерами, которые отличаются от указанных в большую или меньшую сторону необходимо согласование стеклопакетов в обязательном порядке;
8) СП 170 кг требуется доставка от поставщика.
до 172 кг добавьте по 500 р доп. услуги производство (без общ.скидки)
добавьте по 500 р доп. услуги производство (без общ.скидки)
добавьте по 500 р доп. услуги производство (без общ.скидки)
добавьте по 500 р доп. услуги производство (без общ.скидки)
добавьте по 500 р доп. услуги производство (без общ.скидки)
