clip0016

clip0011                                   clip0015

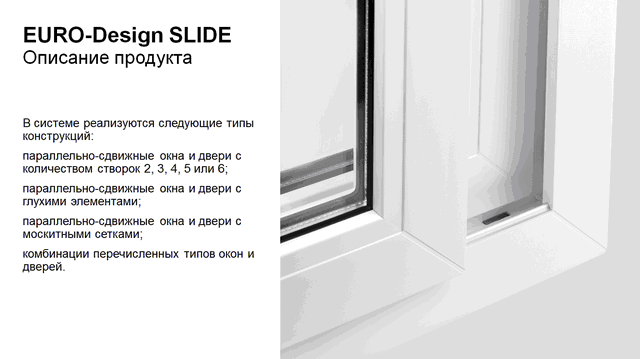

clip0012

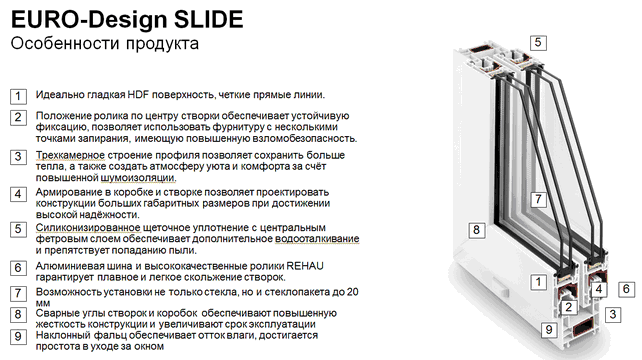

clip0013

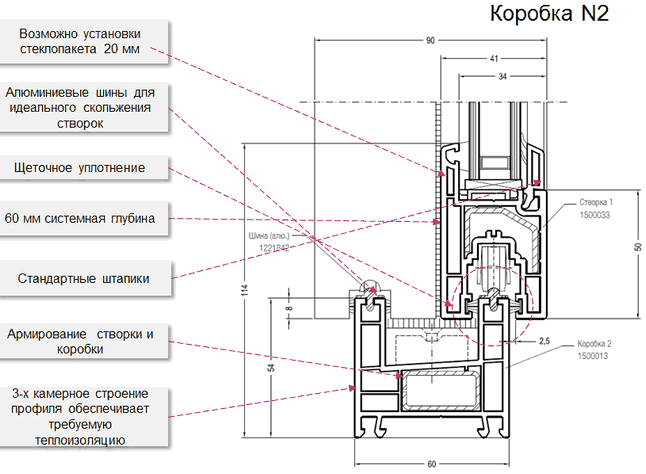

    clip0014





Ограничения:

·

Макс. вес створки 100 кг

·

Макс длина балки сдвижной рамы снаружи белой 4м, снаружи цветной 3м.

·

Соотношение сторон створки не должно превышать 3,5:1 (возможен перекос сдвижной створки)

·

Макс высота сдвижной створки оконной 500033 белой - 1700мм, цветной - 1550мм

·

Макс высота сдвижной створки дверной 500403 белой - 2200мм, цветной - 2150мм

·

Макс ширина сдвижной створки  белой 1400мм, цветной 1300мм

-Минимальная высота створки - 482мм (мин.высотра створки, где есть замок, - 1042мм)

-Минимальная ширина створки - 262мм



Расчет



Профильная система Rehau Slider Euro-Design

Фурнитура                   Siegenia CS Portal

Цвет основы:               белый,  возможна ламинация. покраска

Цвет уплотнения заполнения - черный

Остекление:                 4, 20 мм (стеклопакет 20мм в Однокамерных стеклопакетах РСК)

Типы конструкций:

·

окно - облегченная створка 500033 (68мм) арм.221858 (17х28.3х25х2П),  рама 500013 (54мм) арм.221857 (30х15х1.5О)

             Ручки - оконные односторонние,  двусторонние.

             Без замкового цилиндра

·

дверь балконная - створка 500403 (85мм) арм.221860 ( 32х28.3х42х2П),  рама 500013 (54мм) арм.221857 (30х15х1.5О)

             Ручки - оконные односторонние,  двусторонние.

             Можно ставить замковый цилиндр при двусторонней ручке.



Rehau Slider Euro-Design может стыковаться через соединитель с любой 60 системой Rehau.

В раму 500013 невозможно установить просто стеклопакет, только створки глухие или раздвижные.



Варианты открываний:

(пока только двустворчатые и без москиток)

Вид из помещения.

Ближняя плоскость  - помещение.

Дальняя плоскость  - улица.

Створки могут быть сдвижные и неподвижные (глухие).

clip0020



Построение

ВАЖНА ОЧЕРЕДНОСТЬ СТВОРОК !!!) :



1) ставим импост в раму посередине

2) ставим створки в следующем порядке:

     - в первую очередь - поставить створку, стоящую в плоскости со стороны помещения.

     - во вторую очередь - ставим створку, стоящую в плоскости со стороны улицы.

Самые активные створки должны стоять в плоскости со стороны помещения и строиться в первую очередь.

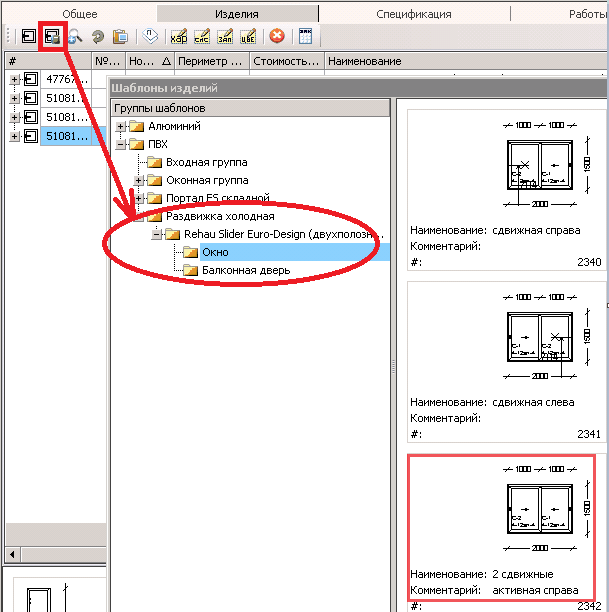

Можно пользоваться для построения шаблонами.



clip0021
