Данная статья содержит инструкцию по монтажу и замеру алюминиевого портала Alutech SL160.

Описание подъемно-сдвижных систем можно посмотреть в продуктовом разделе, повященному этому продукту.


Отдельным файлом данную инструкцию можно скачать тут.


1. Общие сведения. Описание конструкции.

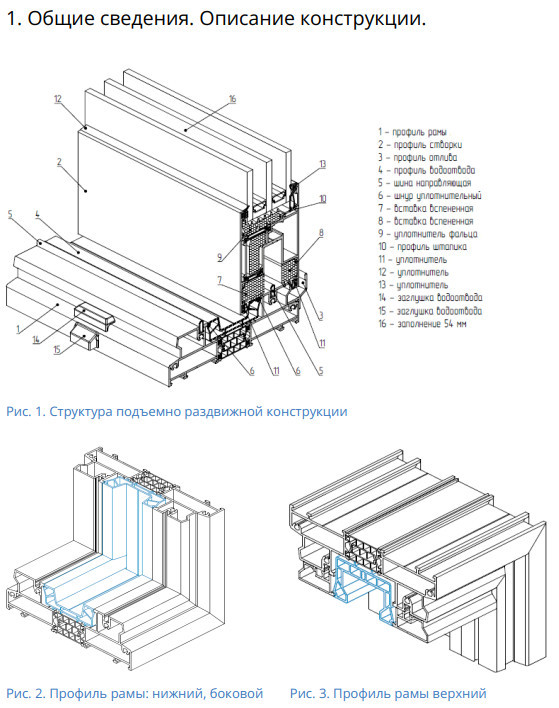

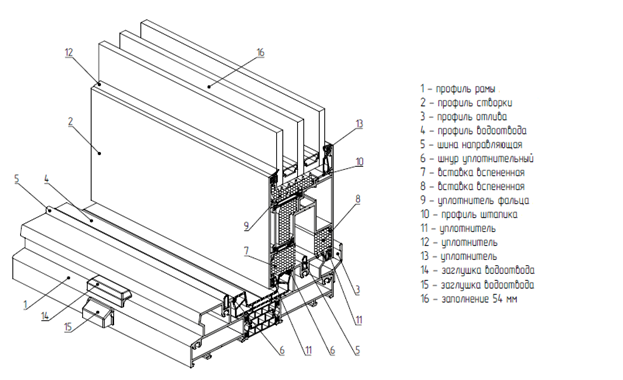

Рис.1  Структура подъемно раздвижной конструкции.




Рис. 2  Профиль рамы: нижний, боковой         Рис.3  Профиль рамы верхний


Подъемно сдвижная система может соединяться с оконной / дверной серией W62/72 через адаптер (рис.4).

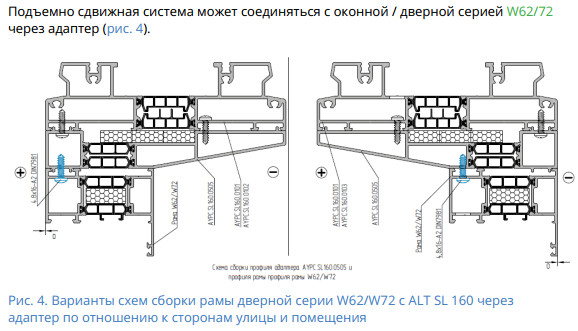

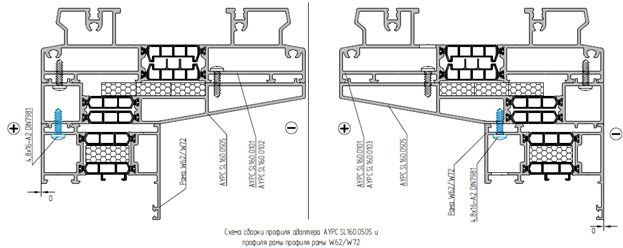

Рис 4. Варианты схем сборки рамы дверной серии W62/W72 c ALT SL 160 через адаптер по отношению к сторонам улицы и помещения


2. Монтаж системы SL160


1. Створки поставляются на объект в собранном состоянии,  рама поставляется   в разобранном виде, в упакованных хлыстах.

2.  Провести входной контроль изделия.

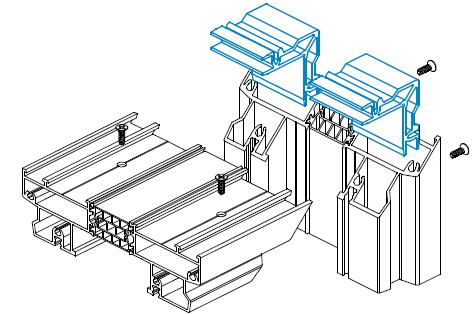

3.  Раму собрать,  установив угловые соединители, завернуть винты. (Рис.5)

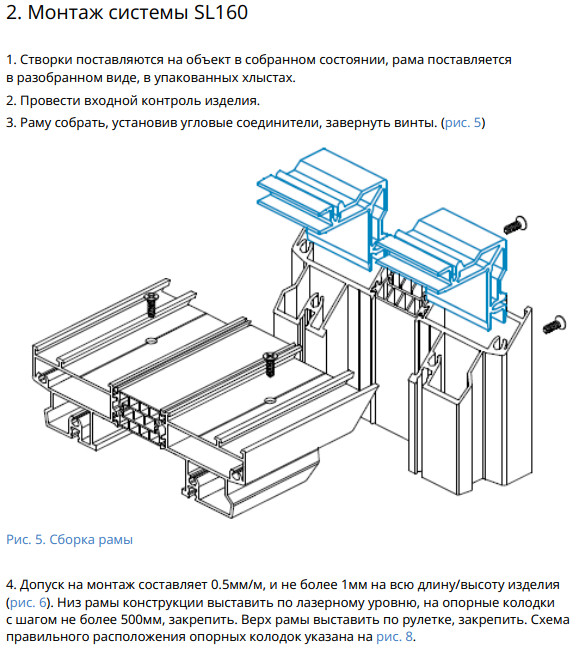

 Рис.5  Сборка рамы


4. Допуск на монтаж составляет 0.5 мм/м, и не более 1мм на всю длину/высоту изделия (рис 6).  Низ рамы конструкции выставить по лазерному  уровню, на опорные колодки с шагом не более 500мм, закрепить. Верх рамы выставить по рулетке, закрепить. Схема правильного расположения опорных колодок указана на рис. 8

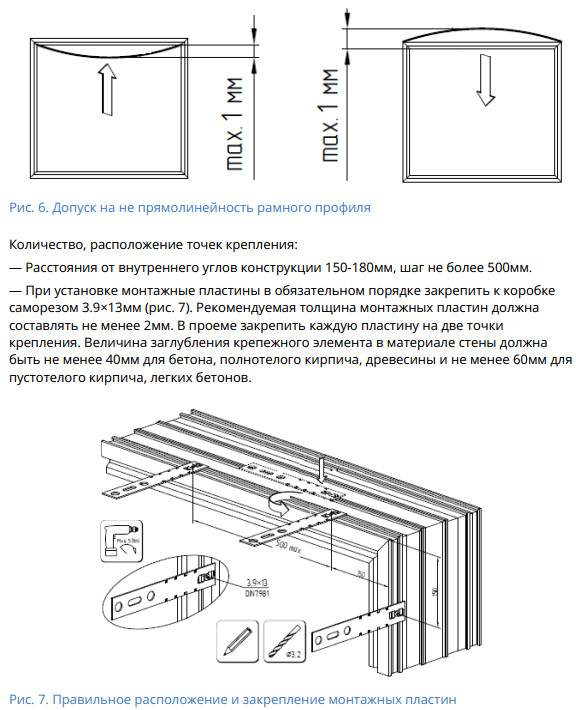

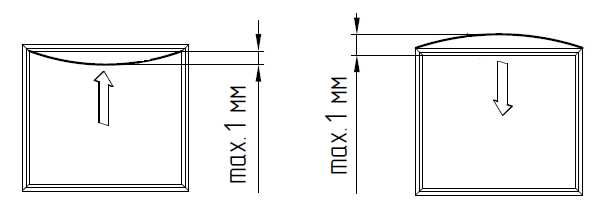

Рис.6  Допуск на не прямолинейность рамного профиля.


Количество, расположение точек крепления:

- Расстояния от внутреннего углов конструкции 150-180мм, шаг не более 500 мм.

- При установке монтажные пластины  в обязательном порядке  закрепить к коробке саморезом 3.9х13мм (рис. 7). Рекомендуемая толщина монтажных пластин должна составлять не менее 2мм. В проеме закрепить каждую пластину на две точки крепления. Величина заглубления крепежного элемента в материале стены должна быть не менее 40мм для бетона, полнотелого кирпича, древесины и не менее 60мм для пустотелого кирпича, легких бетонов.

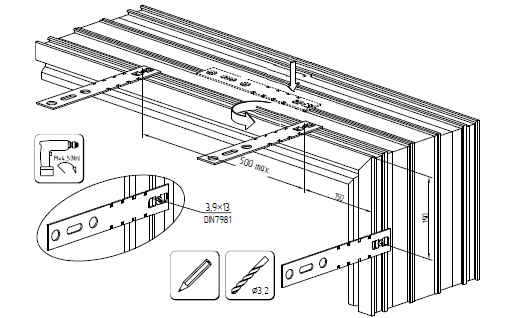

Рис. 7  Правильное расположение и закрепление монтажных пластин


При креплении анкер шурупом / рамным дюбелем, в раме просверлить технологические отверстия  Ø 6,5 для анкер шурупа / Ø 10.2 для рамного дюбеля. Схема правильного расположения опорных колодок и крепежных элементов указана на рис. 8.

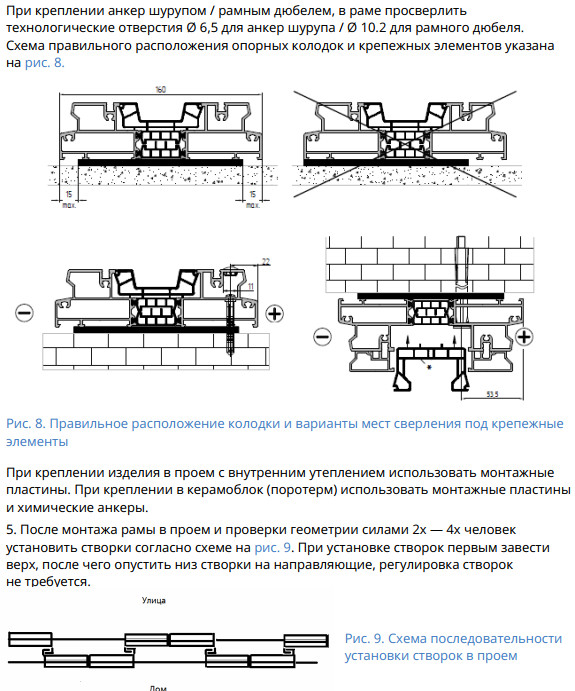

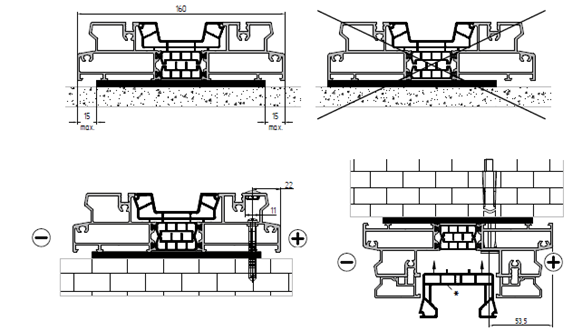

Рис. 8  Правильное расположение колодки и варианты мест сверления под  крепежные элементы.


При креплении изделия в проем с внутренним утеплением использовать монтажные пластины. При креплении в керамоблок (поротерм) использовать монтажные пластины и химические анкеры.

5.  После монтажа рамы в проем и проверки геометрии силами 2х - 4х человек установить створки согласно схеме на рис. 9. При установке створок первым завести верх, после чего опустить низ створки на направляющие,   регулировка створок не требуется.

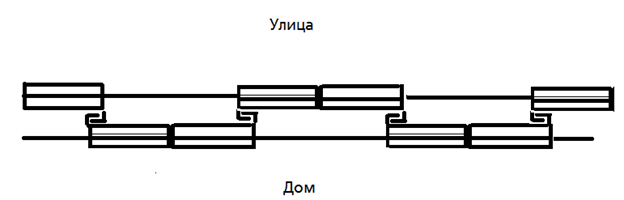

Рис.9 Схема последовательности установки створок в проем


6.  Установить ручки, замки, проверить работу фурнитуры. Ручка вверх – положение закрыто, при переводе ручки вниз происходит подъем на роликах, створку можно перемещать. Проверить створки на плавность хода – они должны перемещаться плавно, без рывков и заеданий. Ответные планки под замок створки при необходимости можно отрегулировать по высоте, для этого необходимо ослабить винт ответной планки.

7.  Установить упоры на створки в посадочные отверстия, показанные на  рис 10. Упор служит для исключения контакта ручки створки с рамой при полном открытии створки.

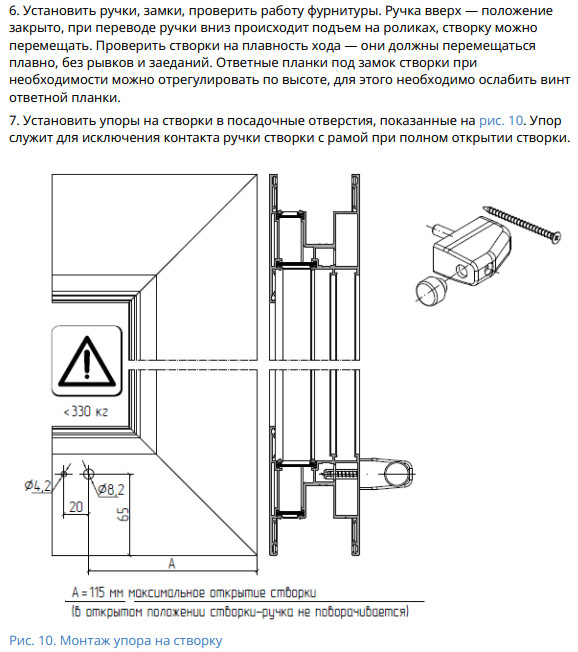

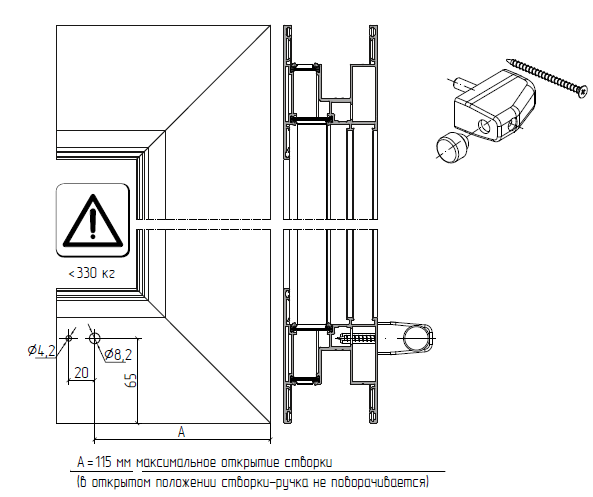

Рис.10. Монтаж упора на створку


3.  Замер


1.  Для замера данной конструкции необходимо с заказчиком согласовать все узлы примыкания, тип крепления, отрисовать узлы и взять подпись заказчика.

2.  Нижний узел примыкания предусматривает отсутствие подставочного.

3.  Довести до клиента: для заполнения  монтажного шва снизу необходим монтажный зазор, поэтому  рекомендуется установка на черновой пол.

4.  Отразить в листе замера уровень чистового пола - дать размерную привязку от верхней балки проема до нижней точки установки конструкции. Если уровень чистового пола с улицы и стороны помещения имеет разную высоту, соответственно указать  две привязки, одна требуется монтажникам  для определения высоты установки конструкции, вторая для клиента – до какой высоты возможна отделка после монтажа.

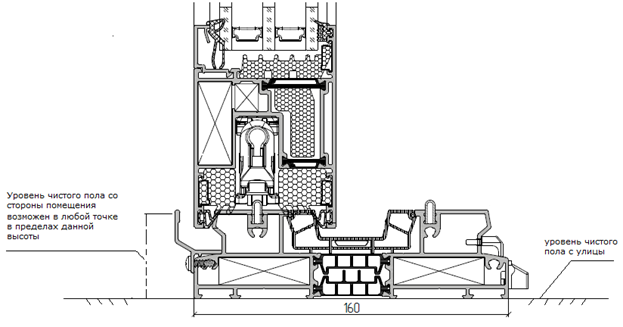

Уровень чистового пола со стороны улицы и стороны помещения указан на рис 11.

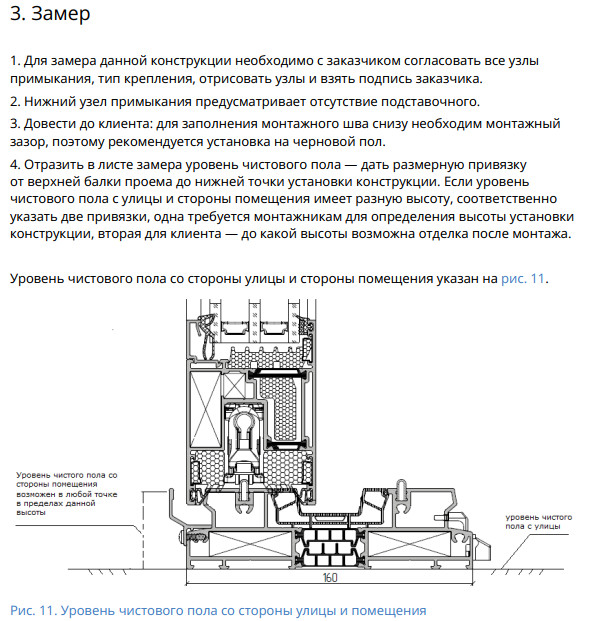

Рис.11. Уровень чистового пола со стороны улицы и помещения


5.  Провести расчет высоты и ширины конструкции с учетом монтажных зазоров, положенных по Гост 30971-2012 (таб.1).  Для проемов с четвертью максимальный заход верхней и боковых балок в каждую четверть должен быть не более 20мм.

6.  Если подъемно сдвижная система соединяется с оконной / дверной серией W62/72 через адаптер, то для проема с четвертью взять во внимание вариант сборки представленный на рис. 12

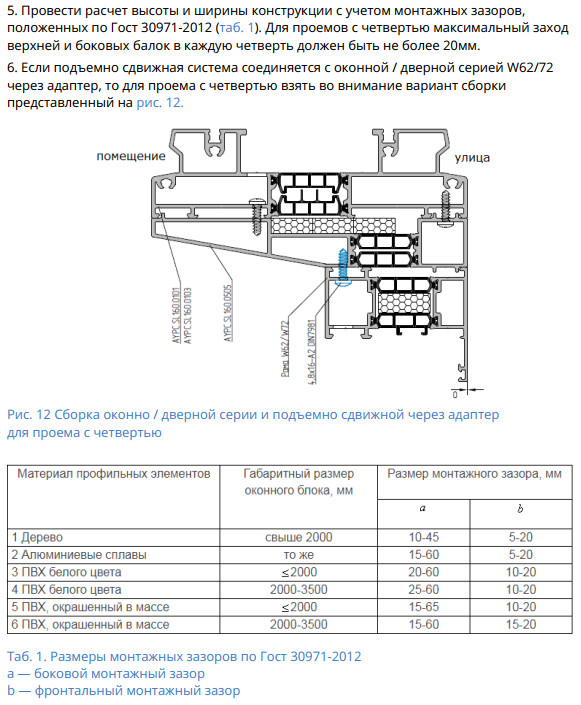

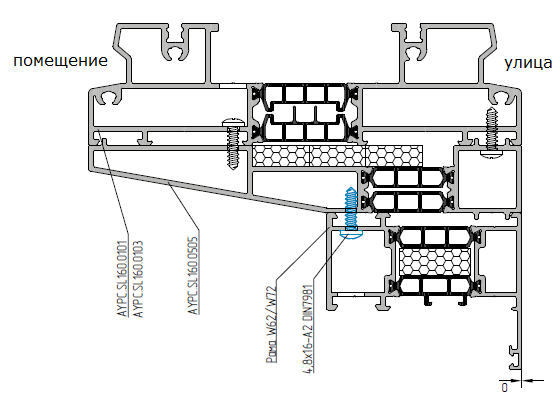

Рис.12 Сборка оконно / дверной серии и подъемно сдвижной через адаптер для проема с четвертью

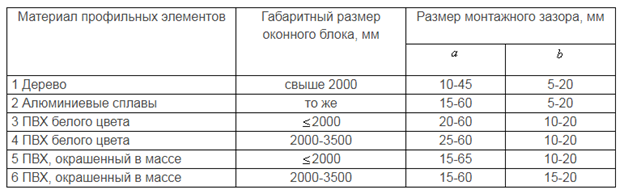

Таб.1  Размеры монтажных зазоров по Гост 30971-2012

           а - боковой монтажный зазор

           b - фронтальный монтажный зазор
