Компания Vorne ведет свою историю с 1985 года. Производственные мощности расположены в Турции. Завод обладает

полным циклом  производства фурнитуры, получил международный сертификат системы менеджмента качества ISO 9001.

Успешно была проведена сертификация на территории России,  данная фурнитура соответствует всем требованиям ГОСТ.

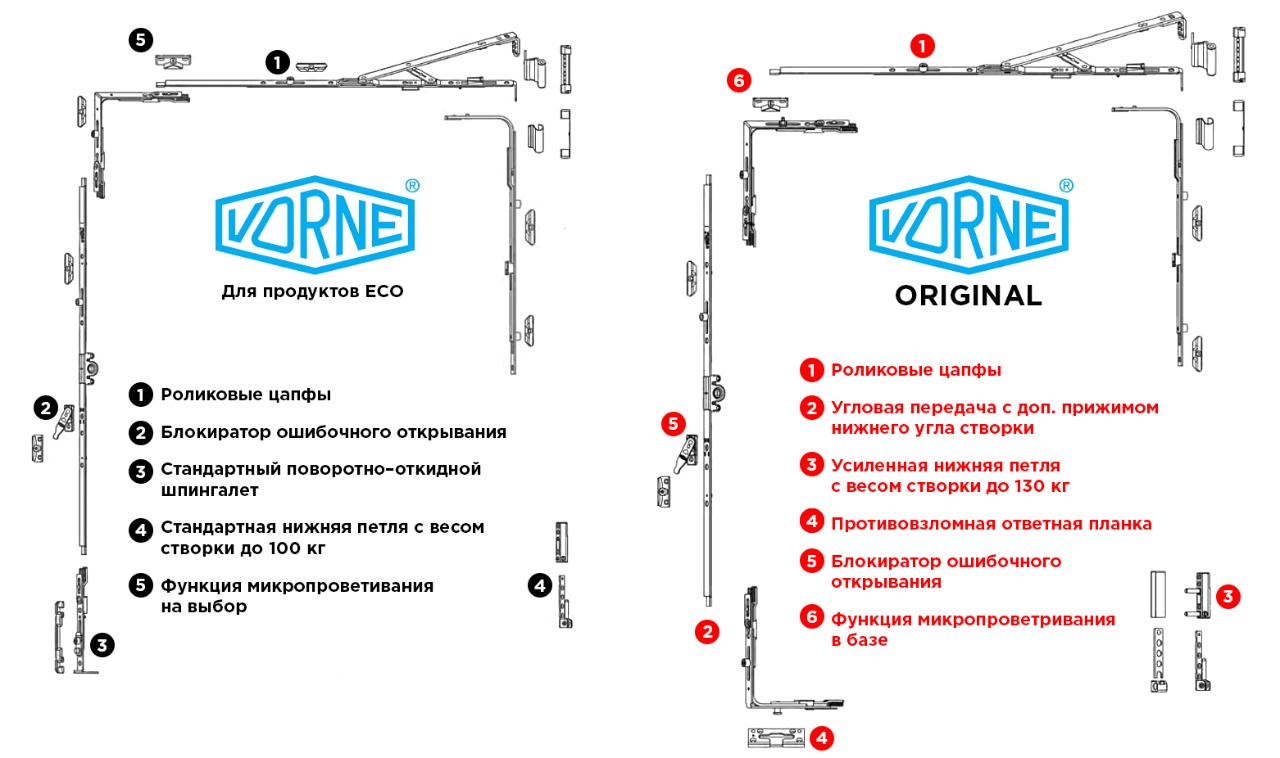

Данную фурнитуру наш завод использует в двух комплектациях: базовую для систем ЕCO, более функциональную - ORIGINAL

– для остальной линейки продуктов. Также доступны скрытые петли и противовзломность.


Накладки на петли – белого и коричневого цвета, а также под покарску в любой RAL.




Основной акциент мы делаем именно на Vorne Original:

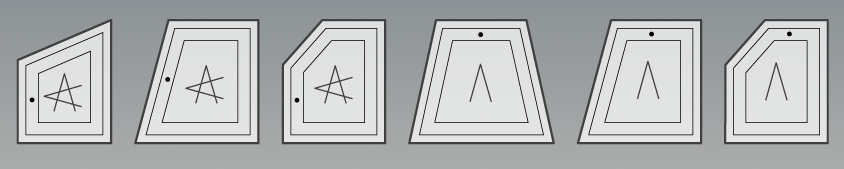

Трапеции на фурнитуре Vorne

Комплектация Vorne для продуктов ECO позволяет изготавливать только прямоугольную обвязку.

Vorne ORIGINAL более вариативна - можно изготовить не только прямоугольные,но и трапециевидные створки.

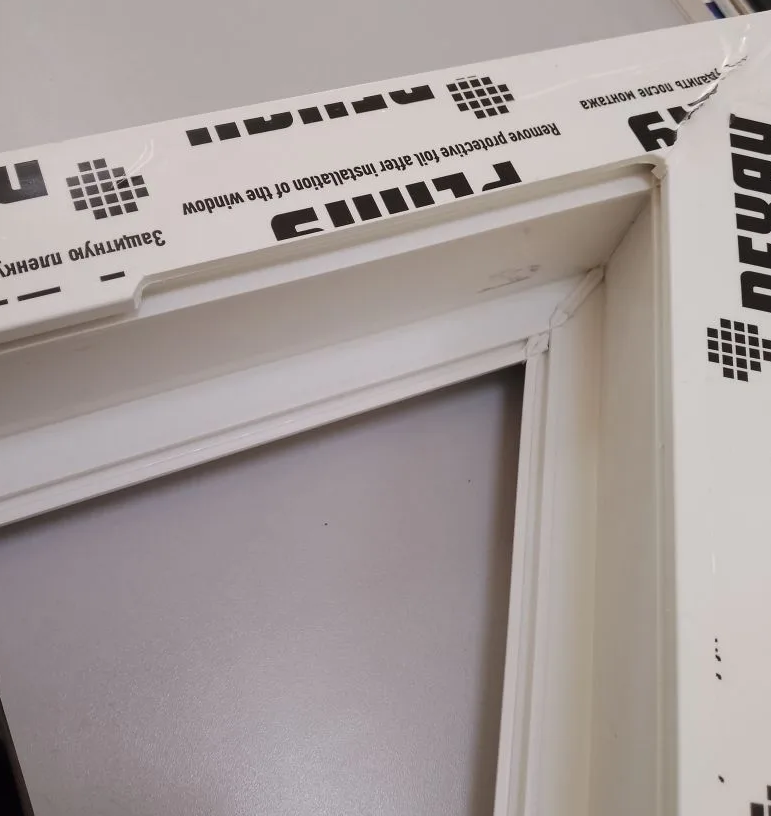

Внимание! Для корректной работы фурнитуры в районе верхнего угла трапеции необходима фрезеровка рамы.

Пример фрезеровки можно увидеть на фото:

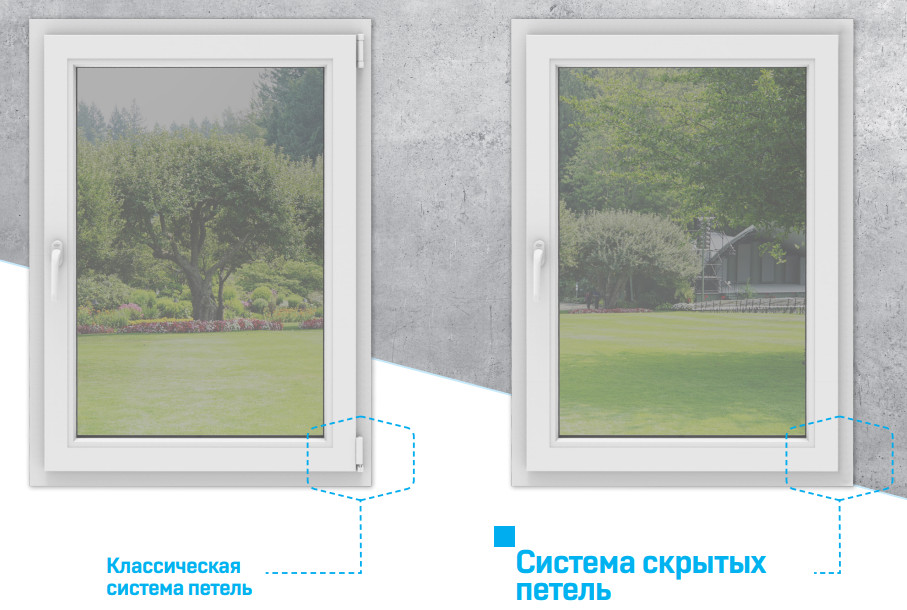

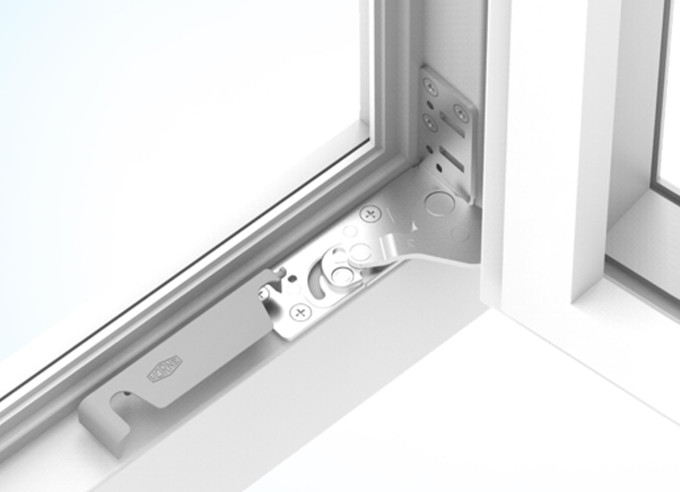

Скрытые петли на Vorne Original


Особенности:

-Эстетичный внешний вид

-Максимальный угол открывания  - 90градусов

-Улучшенная по сравненияю с обычными петлями устойчивойсть к взлому

-Максимальный вес створки - 100кг

-Повышенная герметичность (по сравнению со стандартными петлями) в районе верхней петлевой группы створки:

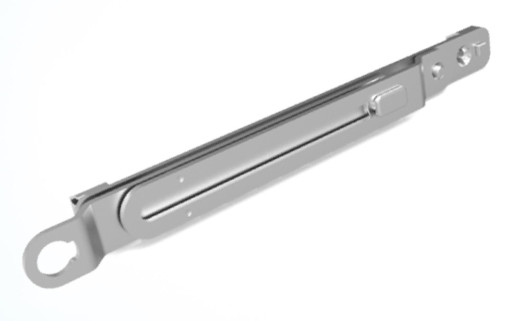

-Створки шире 896мм оснащаются специальным ограничителем открывания 90 градусов, который предохраняет петли от нежелательных нагрузок "на излом" при открывании:

Опция TiltFirst на Vorne Original

Данная опция необходима для более безопасного использования створки детьми.

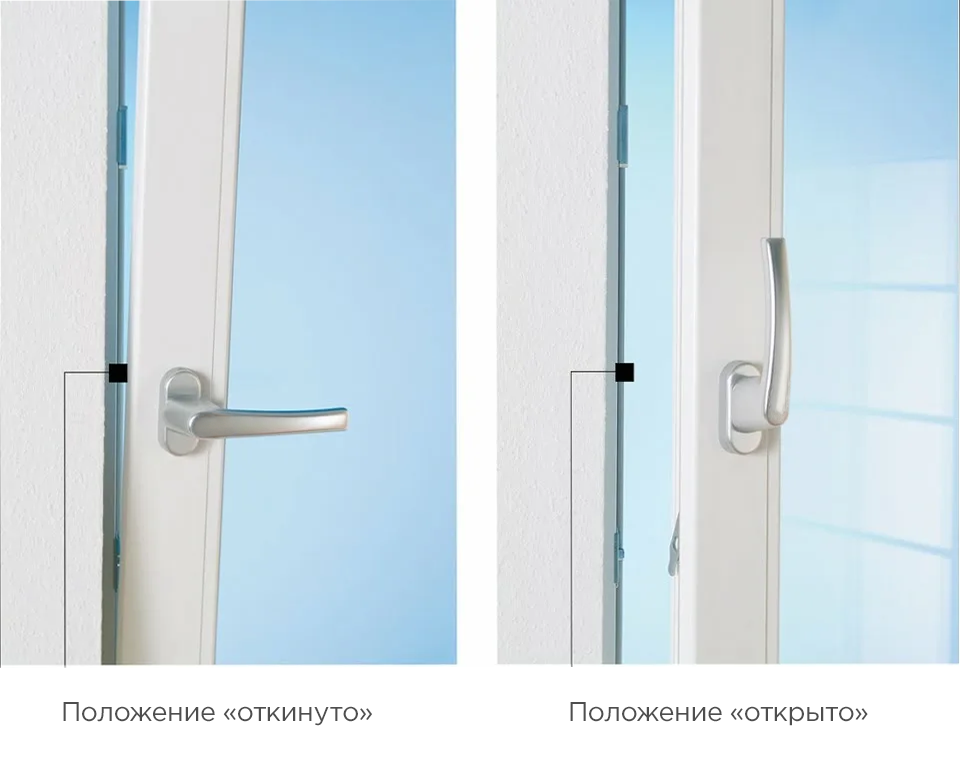

При повороте ручки на 90 градусов из положения «закрыто» происходит откидывание створки, и только следующим поворотом ручки наверх, можно открыть окно настежь.

С данной опцией можно использовать как самую обыкновенную ручку, так и специальную ручку "TiltFirst" с замком, встроенным в сам механизм ручки. Благодаря ручке Tilt First окно работает без ключа только на откидывание, а открыв ключом замок можно распахнуть окно полностью. Именно так обеспечивается максимально простая и комфортная детская безопасность.

Ручка Рехау Freya TiltFirst

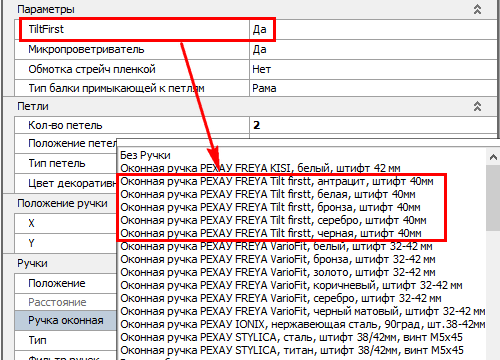

В прогамме Windraw ручки с данным механизмом становятся доступны, когда в свойствах створки добавить опцию TiltFirst:




Фурнитура Vorne/ Vorne Original ограничения по размерам створок


Min размеры створки, мм

Поворотная

 cтворка

Поворотно-откидная

створка

Фрамужная

(откидная)

створка

Штульповая

 поворотная створка

Штульповая

Поворотно-откидная створка

60 серия по гарантии:

Ш=350, В=340

Гарантия не распространяется на задевание ответных планок об створку:

Ш=280, В=340


70 серия по гарантии:

Ш=400, В=340

Гарантия не распространяется на задевание ответных планок об створку:

Ш=350, В=340

 Гарантия не распространяется на ручную зачистку шва и на задевание ответных планок об створку:

Ш=300, В=360


80 серия по гарантии:

Ш=450, В=400

Гарантия не распространяется на задевание ответных планок об створку:

Ш=400, В=361

При построении меньших габаритов отрисуйте на 60 или 70 серии (ограничения смотри выше)



Скрытолежащие петли

60,70,80 серия по гарантии:

Ш=495, В=490

60,70 серия по гарантии:

Ш=415, В=490

Без микропр.

60,70 серия по гарантии:

Ш=360, В=490

Гарантия не распространяется на задевание ответных планок об створку:

Ш=410, В=330

Ш=390, В=490



80 серия по гарантии:

Ш=450, В=490

Если нужен меньший размер переходите на 60,70 серию





МИКРОПР. / 3-СТУПКА

60,70,80 серия по гарантии:

Ш=495, В=490





Скрытолежащие петли

ОБ.УГОЛКИ/МИКРОПР. / 3-СТУПКА

60,70,80 серия по гарантии:

Ш=495, В=490

60,70серия

Ш=415, В=490

60 серия по гарантии:

Ш=340, В=350

Гарантия не распространяется на задевание ответных планок об створку:

Ш=340, В=280


70 серия по гарантии:

Ш=340, В=400

Гарантия не распространяется на задевание ответных планок об створку:

Ш=340, В=350


80 серия по гарантии:

Ш=400, В=450

Гарантия не распространяется на задевание ответных планок об створку:

Ш=400, В=400


При построении меньших габаритов отрисуйте на 60 или 70 серии (ограничения смотри выше)





Скрытолежащие петли 60,70серия

Ш=640, В=340

Скрытолежащие петли

80серия

Ш=640, В=450

60,70 серия по гарантии

(шпингалеты, шина с ручкой):

Ш=350, В=490

шина без ручки

Ш=350, В=580


80 серия по гарантии

шпингалеты, шина с ручкой:

Ш=450, В=490

Гарантия не распространяется на задевание ответных планок об створку:

Ш=410, В=490


80 серия по гарантии

шина без ручки:

Ш=450, В=580

Гарантия не распространяется на задевание ответных планок об створку:

Ш=410, В=580

При построении меньших габаритов отрисуйте на 60 или 70 серии (ограничения смотри выше)


Скрытолежащие петли

ОБ.УГОЛКИ

60,70,80 серия по гарантии:

Ш=495, В=490

60,70 серия по гарантии

шпингалеты, шина с ручкой:

Ш=390, В=490

шина без ручки

Ш=390, В=580


80 серия по гарантии

шпингалеты, шина с ручкой:

Ш=450, В=490

80 серия по гарантии

шина без ручки:

Ш=450, В=580


При построении меньших габаритов отрисуйте на 60 или 70 серии (ограничения смотри выше)



МИКРОПР. / 3-СТУПКА

60,70,80 серия по гарантии:

Ш=495, В=490





Скрытолежащие петли

ОБ.УГОЛКИ/МИКРОПР. / 3-СТУПКА

60,70,80 серия по гарантии:

Ш=495, В=490

Max размеры створки, мм (с формулой стекла 4-4-4)

*при увеличении толщины стекла, ограничения по максимальным размерам створки меняются, смотрите ошибки построителя WD

60,70,80 серия:

*Шmax=1440

**Вmax=2440

60,70,80 серия

*Шmax=1390

**Вmax=2440

60,70,80 серия:

*Шmax=1240, **Вmax=1040


Скрытолежащие петли

*Шmax=739, **Вmax=1040

60,70,80 серия:

*Шmax=1240

**Вmax=2440

*Внимание! Обозначены только мах габариты ширины

** Внимание! Обозначены только мах габариты высоты
