ALUTECH C.48 чертежи узлов
Сечение узла оконной конструкции (рама+створка)
Сечение узлов дверных конструкций
|

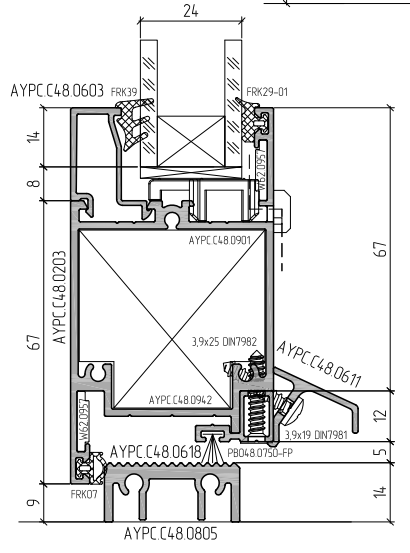

Порог + створка двери открывание ВОВНУТРЬ (Z-створка) |

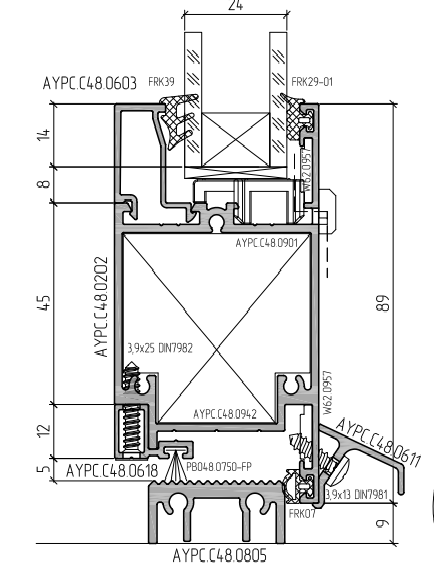

Порог + створка двери открывание НАРУЖУ (Т-створка) |
|
|
|
|

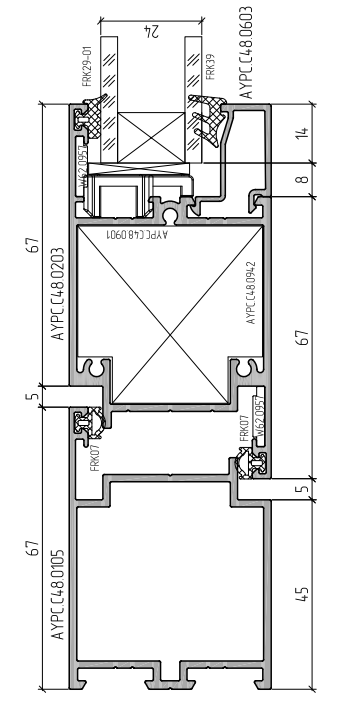

Рама + створка двери открывание ВОВНУТРЬ (Z-створка) |
Рама + створка двери открывание НАРУЖУ (Т-створка) |
|
|
|
|

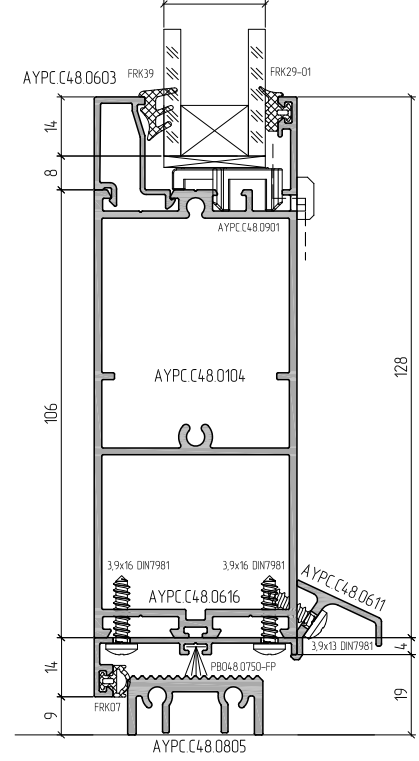

Порог + створка с ЦОКОЛЕМ |
|
|
|
|
Сечение узлов конструкций с соединителями
|
Соединитель с48 (выравнивающий профиль) |

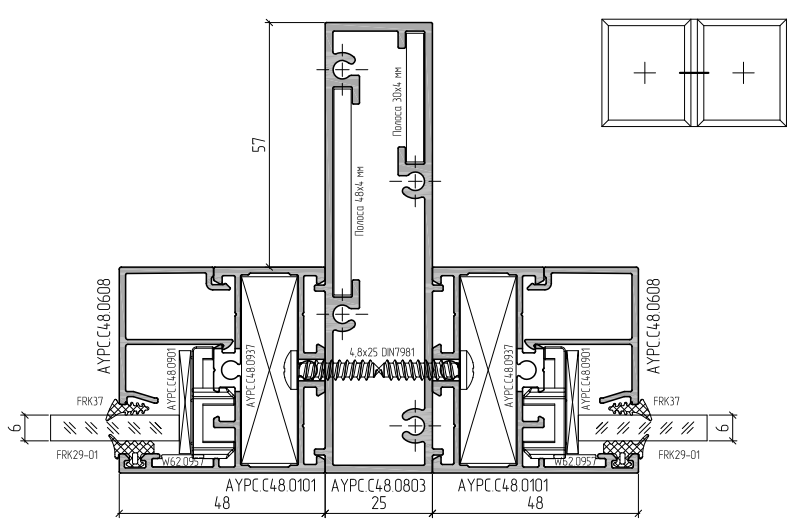

Усиленный соединитель рамы 25мм для С48 |
|
|
|
|

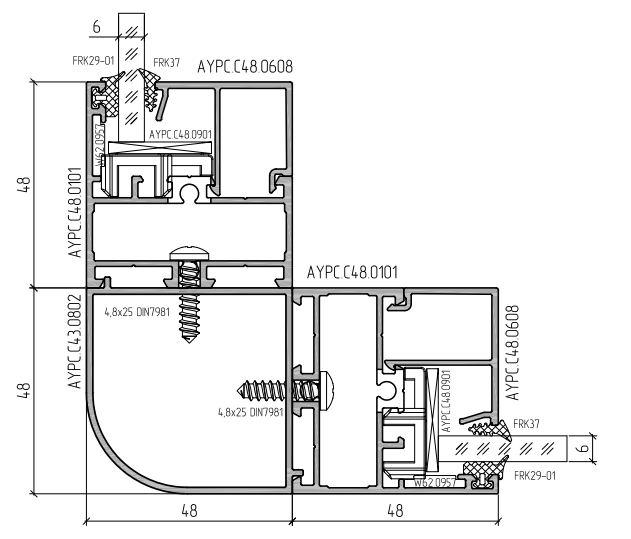

Угловой соединитель с48 |

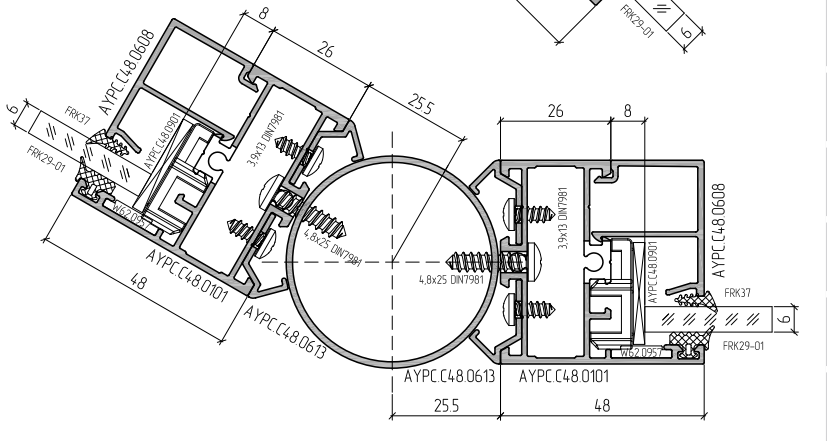

Эркерный соединитель с48 |
|
|
|
|

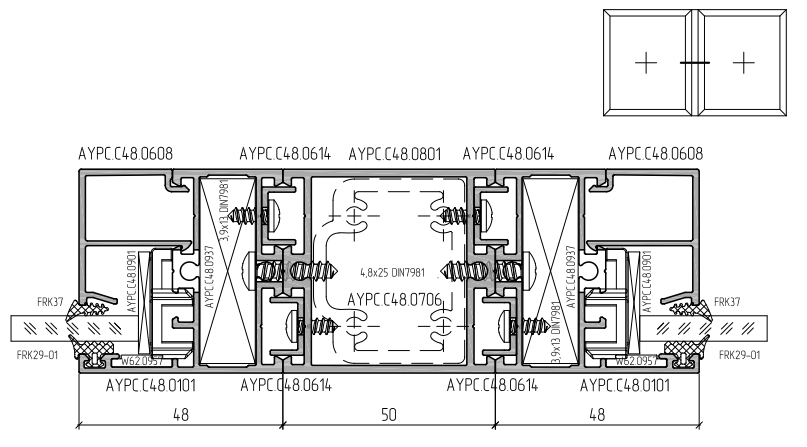

Усилитель 50мм с48 (Профиль уширителя) |
|
|
|
|
