Подъемно-сдвижной портал Krauss KRLS-64
Серия KRLS-64 предназначена для изготовления наружной архитектурной застройки зданий к которым
предъявляются требования термоизоляции:
подъемно-сдвижных оконно-дверных конструкций с одной или несколькими подвижными створками, глухими
частями или зафиксированными створками, устанавливаемых в стеновые проемы зданий.
Основу серии составляют комбинированные профили, состоящие из двух или трех алюминиевых профилей,
соединенных между собой с помощью двух термовставок из армированного стекловолокном полиамида.
Соединение термовставок с алюминиевыми профилями может производиться как до покраски
комбинированного профиля, так и после покраски по отдельности составляющих его алюминиевых профилей.
Толщина створочного профиля составляет 64 мм,толщина рамных профилей - 140мм
Водо- и воздухонепроницаемость конструкций обеспечиваются применением специальных уплотнительных
профилей из синтетического каучука на основе ЕРDМ.
Конструкции имеют систему отвода конденсата и вентиляции. Отверстия для отвода конденсата и
вентиляции закрываются с наружной стороны пластиковыми крышками.
Данная система позволяет установить в створку специальный доводчик (аналогично опции SOFT CLOSE, применяемой на ПВХ порталах) для
более комфортного функционирования изделия.
Основные характеристики:
- монтажная глубина 140 мм.
- ширина створки - 64мм
- немецкая фурнитура Hautau
- заполнение до 44 мм.
- максимальный вес створки до 440 кг.
- max высота створки - 3300 мм.
- max ширина створки 3200 мм.
- цвет профиля - белый, возможность покраски в любой цвет RAL
Фактически, если сравнивать данную систему с уже имеющейся в нашем ассортименте ALUTECH SL160, основные отличия будут
крыться в теплотехнических характеристиках: В SL160 более широкая створка (терморазрыв больше) и более широкий стеклопакет.

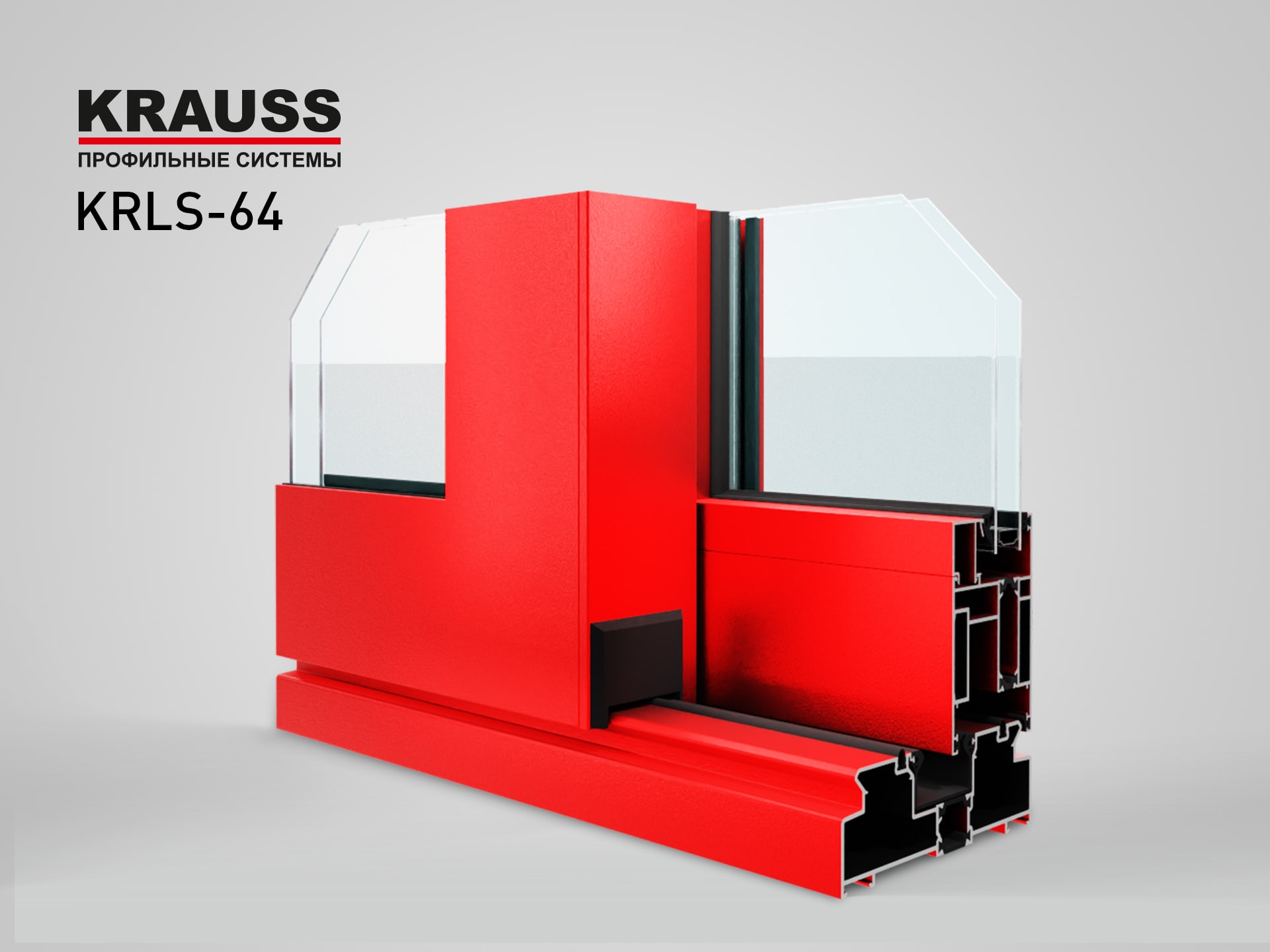

Сечение узла выглядит вот так:

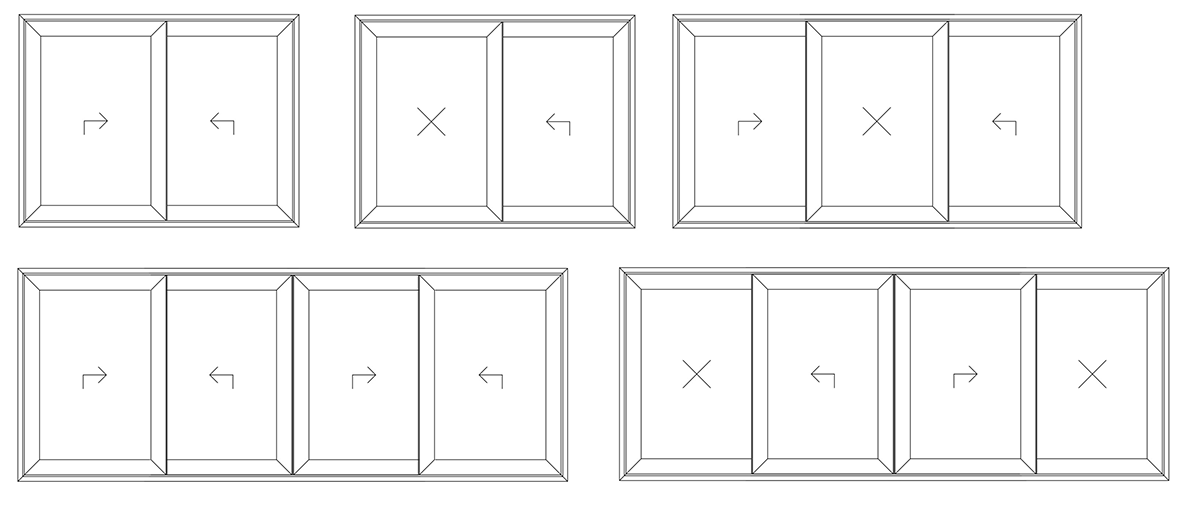

Схемы открывания:

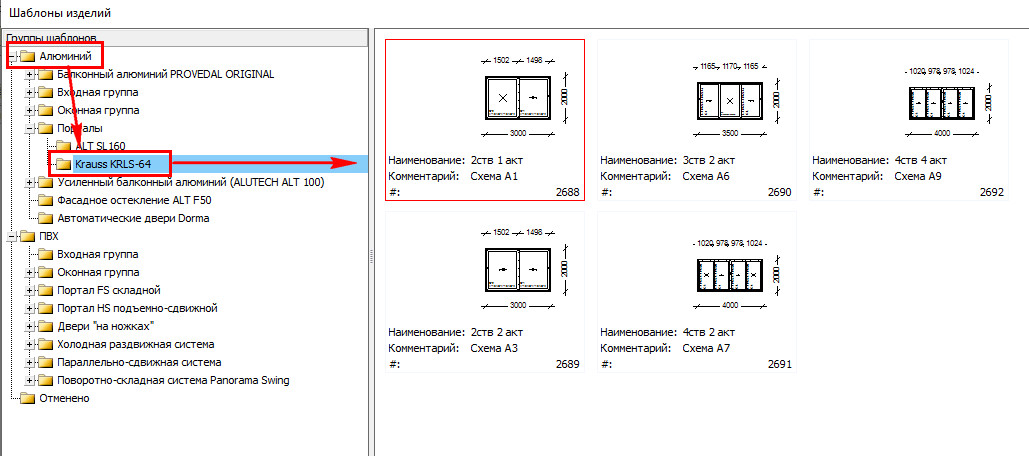

Расчет в программе осуществляется исключительно с помощью готовых шаблонов:
Если нужная схема открывания отсутствует в шаблонах, то необходимо связаться с технологом для уточнения возможности ее изготовления

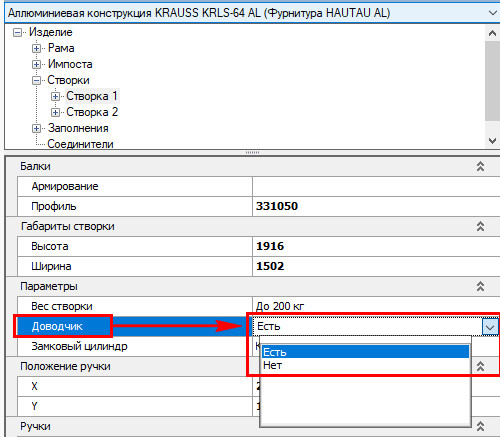

Доводчик устанавливается как дополнительная опция в свойствах створки:
