SMART-стекло

Мы используем стеклопакеты с переменной прозрачностью от компании ThermoGlass

В чем суть технологии smart-стекла (или стекла с переменной прозрачностью)?

Smart-стекло - это на самом деле триплекс из двух закаленных стекол. В роли соединяющй стекла пленки выступает специальная электрохромная пленка.

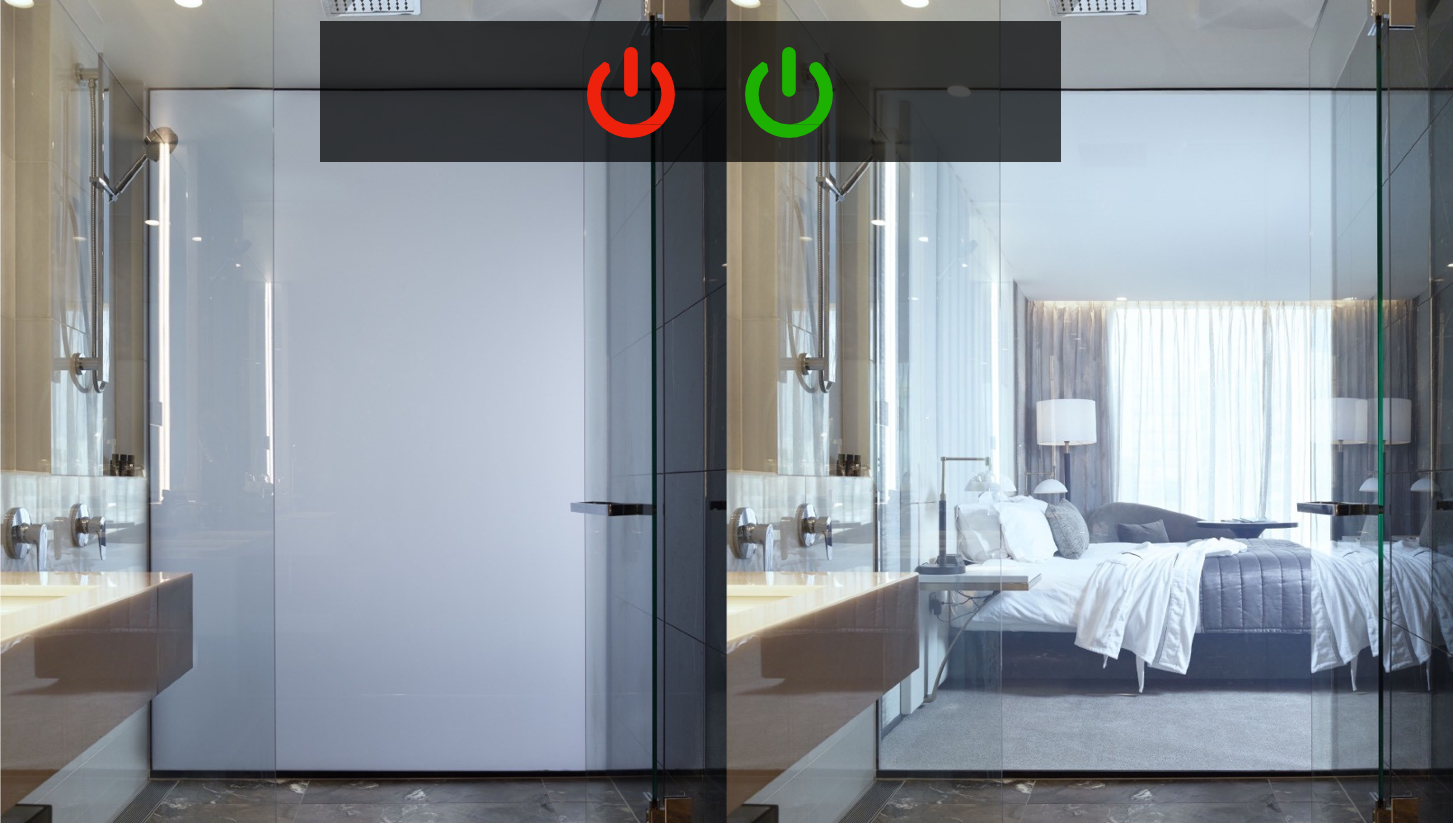

Эта пленка изначально матовая, рассеивающая свет. Но если на нее подать электричество, то пленка становится прозрачной. Таким образом, подавая электричество и откючая питание, мы можем менять прозрачность триплекса по своему усмотрению:

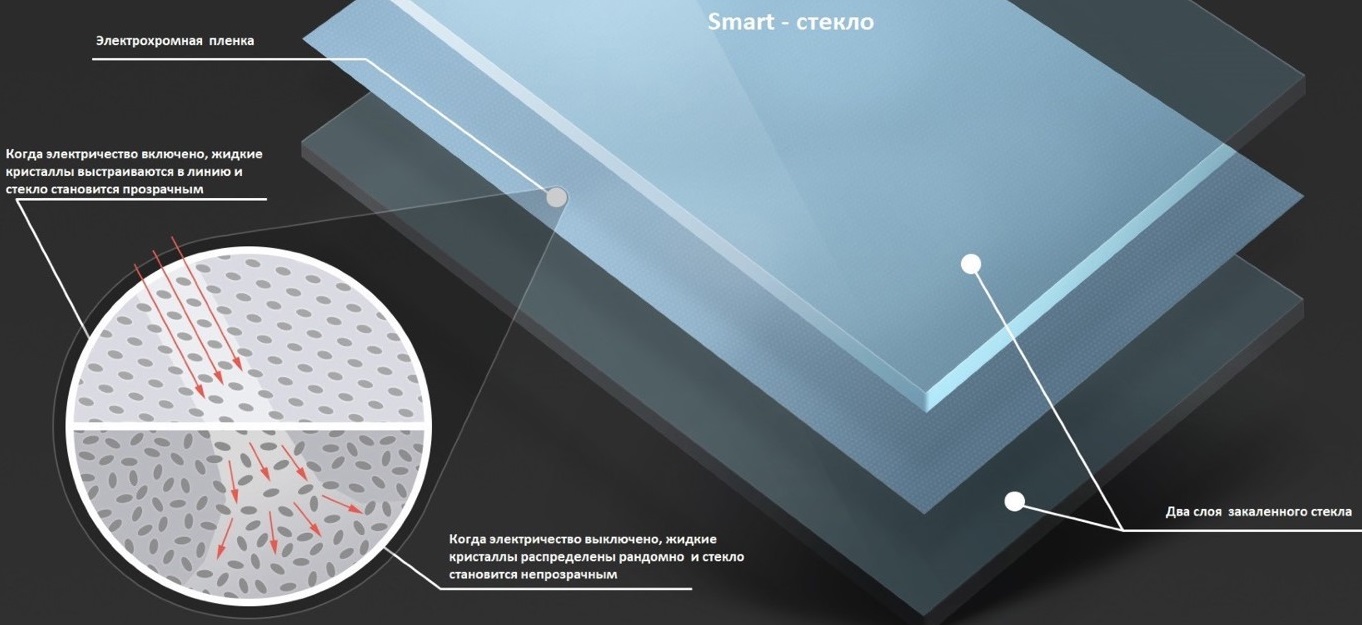

Схема smart-стекла

Преимущества smart-стекла от компании ThermoGlass:

-Переключение между прозрачностью и приватностью по одной кнопке

-Высокое светопропускание

-Низкое энергопотребление (всего 5 Вт\кв.м)

-Срок службы = 1 миллион переключений (если переключать  10 раз в день, то для этого понадобится более 259 лет)

Идеальное решение для входных групп в ИЖС, особенно в паре со стеклопакетом с подогревом:

Ограничения

Стекло с подогревом в составе стеклопакета устанавливается строго внутренним (или последним) в помещение!

Стеклопакет возможно установить:

- в глухое ПВХ окно, в глухую алюминиевую конструкцию. Кабель-переходник для этого не нужен

- в дверь, в окно со створкой (пвх и алюминий). В спецификации добавится кабель-переходник

- в раздвижную серию (пвх-порталы, алюминий) можем поставить стеклопакет только в глухую часть (Кабель-переходник не нужен), в раздвижную(подвижную) часть конструкции установка стеклопакета невозможна в связи с особенностями монтажа стеклопакета

Вес стеклопакета не должен превышать 170 кг.

Максимально допустимый вес 180кг по дополнительному согласованию.

Суммарная площадь стеклопакетов в изделии не должна превышать 10 кв.м!

Монтаж и подключение

Подготовка объекта к монтажу smart-стекол

Схема подключения smart-стекла

Построение в программе WinDraw

Просим Вас пользоваться исключительно шаблонами:

Стеклопакет со Smart стеклом, Стеклопакет с подогревом

Smart стекло, therm cтекло ставим внутренним стеклом в помещение, так как смарт-пленка ограничена по температурам эксплуатации.

Если необходимо отстроить СП со Smart и therm cтеклами, то Smart стекло ставим средним стеклом, therm cтекло ставим внутренним стеклом в помещение.

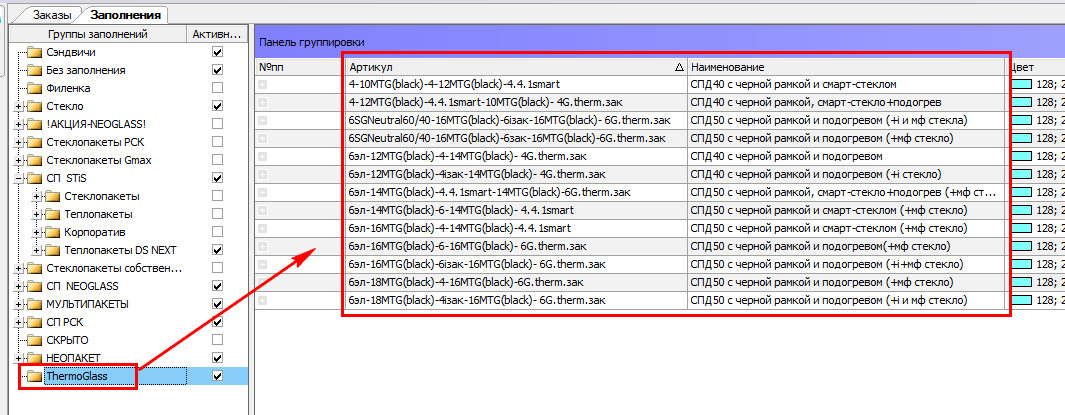

СП в выборе заполнения, группа заполнения, ThermoGlass

4-10MTG(black)-4-12MTG(black)- 4.4.1smart

6эл-12MTG(black)-4-14MTG(black)- 4K.therm.зак

4-12MTG(black)- 44.1 Smart -10MTG(black)- 4K.therm.зак

Если нет нужной формулы СП, можно отстроить через конструктор заполнений,

AGC-Gardian ПВХ рамка (Для изготовления данных СП используется MTG рамка)

Размерные ограничения

Минимальный размер 170*300

Smart  максимальная ширина 1600 (больше нельзя из-за ширины плёнки)

Therm максимально 2000*3000

Вес стеклопакета не должен превышать 170 кг.

Температура нагрева до +55 С

Стеклопакет возможно установить:

- в глухое окно, в глухую алюминиевую конструкцию

Кабель переходник - не нужен

- в дверь, в окно со створкой (пвх)

Необходим Гибкий кабель-переход (артикул: #40224) - 1 шт.

- в дверь (алюминий)

Необходим Гибкий кабель-переход (артикул: #43582) - 1 шт.

DOR2063/2        Кабель-канал KU300 для ED универсальный, 8010226

- в окно со створкой (алюминий)

Необходим Гибкий кабель-переход (артикул: #40224) - 2 шт.

- в раздвижную серию (пвх-порталы, алюминий) можем поставить СП только в глухую часть (Кабель переходник- не нужен), в раздвижную (подвижную) часть конструкции установка СП невозможна в связи с особенностями монтажа стеклопакета
