Как правильно читать формулу стеклопакетов в продуктах завода SCHTANDART?


Существует общепринятая кодировка стеклопакетов – формула стеклопакетов. В этой формуле через «тире» записываются все элементы, из которых стеклопакет состоит.

Рекомендации по условным обозначниям можно найти в ГОСТ 24866.


Самое простое обозначение формулы  - просто перечислить толщины стекол и дистанционных рамок, которые есть в стеклопакете.

Важно! Формула читается всегда со стороны улицы в сторону дома, т.е. перове стекло формулы - уличное, последнее - домашнее.

Пример: СПД40 - это стеклопакет двухкамерный толщиной 40 мм. Его самую популярную формулу в упрощенном виде можно записать так: 4-14-4-14-4


Однако с развитием оконного рынка, упорядочением нормативных актов в строительстве и все более разнообразном применении специальных стекол, рамок и даже герметиков, стало недостаточно использовать формулу стеклопакета в упрощенном виде.


Современные формулы, которые мы используем, содержат в себе информацию не только о толщинах, но и о каждом конкретном стекле, дистанционной рамке и даже категории продукта, в котором тот или иной стеклопакет применяется.


Формула СПД40 - стеклопакет двухкамерный 40мм для продуктов Original безо всяких напылений сейчас выглядит так: 4M1+прит.-14AS- 4M1+прит.-14AS-4M1+прит.

Из более подробной формулы мы с Вами можем понять, что применяется базовое стекло марки М1 с притепленной кромкой и гнутевая длистанционная рамка из алюминия.


Условные обозначения, применяемые в формулах стеклопакетов от нашего завода:

AS - гнутевая алюминиевая дистанционная рамка, используемая в продуктах Original


ALS - сборная на уголках дистанционная рамка, применяемся в продуктах ГОСТ


ALM - сборная на уголках дистанционная рамка, применяемся в продуктах ЭКО


Chr - "теплая" дистанционная рамка Chromatech. Обязательно дополнительно указывается цвет. У нас используются рамки двух цветов - черного Chr(9004) и светло-серого Chr(7035)


Ar - газозаполнение межстекольного пространства инертным газом аргоном


4.4.1 EVA - обозначение нашего базового триплекса толщиной 8мм c пленкой EVA. Принцип условного обозначения триплексов всегда одинаков: через точку последовательно указываются толщины двух стекол, а потом количество слоев пленки толщиной 0,38мм. Например, триплекс 6.6.2 EVA означает, что были использованы 2 стекла толщиной 6мм и 2 слоя пленки EVA.


zak - закаленное стекло. Например, 6zak - закаленное стекло толщиной 6мм


Crv - Crystalvision. Это стекло с низким содержанием оксидов железа, в котором нет зеленоватого оттенка. Еще его называют "просветленным" стеклом


Clear - прозрачное стекло без цветовых оттенков


T - если к названию стекла с напылением добавляется Т, то это обозначает закаливаемую версию данного напыления. Например, 6TopLT -это мультифункциональное напыление, которое наносится на стекло под закалку.


mf - обозначение базового мультифункционального напыления в стандартных массовых формулах, которые находятся в справочнике заполнений. Уже много лет базовым мультифункциональным напылением является продукт от Клинского стекольного завода WinLight (до ребрендинга завода - Energy Light)


WinLight - новое название мультифункционального напыления, которое раньше носило название Energy light. В формуле стеклопакета стекло c напылением Vision Light (WinLight) обозначается как mf. Например, 4mf или 6mf

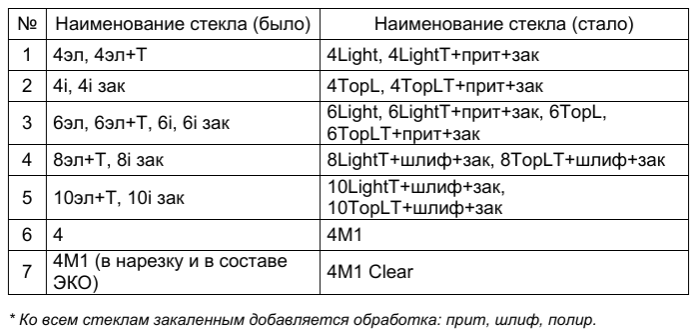

TopL - новое название энергосберегающего напыления, которое раньше носило название TopN. Раньше мы не выносили в формулу стеклопакета конкретное название энергосбережения, обозначая фактически целую группу напылений одной буквой i. Т.е. встретив формулу 4-16-4i мы могли понять только, что на последнем стекле есть энергосберегающее напыление. А как оно называется и кем произведено - нет. Теперь же мы точно знаем, что это за напыление.


М1 - обозначение марки стекла согласно ГОСТ 111 "Стекло листовое бесцветное. Технические условия". Все используемые нами стекла - это стекла марки М1, в связи с этим в формулах иногда для упрощения обозначение "М1" не использовалось.


Прит. - притупление кромки стекла. Обработка кромки стекла для снятия напряжения по краям. Применяется для того, чтобы снизить вероятность возникновения термошока в процессе эксплуатации стекла в составе изделия


Шлиф. - шлифовка кромки стекла. Шлифование кромки стекла на специальном станке до получение ровной матовой поверхности. Таким образом убираются все участки напряжения. Например, все стекла под закалку номиналом больше 6мм обязательно шлифуются.


Полир. - полировка кромки стекла. Дополнительная операция после шлифовки стекла для придания кромке эстетически безупречного "прозрачного" внешнего вида. Данная операция используется, когда кромка стекла будет видна обычному человеку. Например, в витринах, безрамных ограждениях, французских балконах.

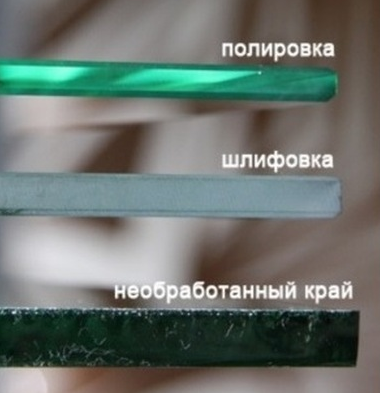

Фото сравения разных кромок:




Все обозачения стекол и напылений от наших поставщиков можно посмотреть здесь.
