Вентиляционная створка сделана на базе профильной системы Alutech W72.

Основные параметры системы W72 можно прочитать ЗДЕСЬ.

Обозначение - Alutech W72VS

Компактное решение для удобного и безопасного проветривания помещений. Вентиляционная створка может устанавливаться вместо окон либо совместно с ними.

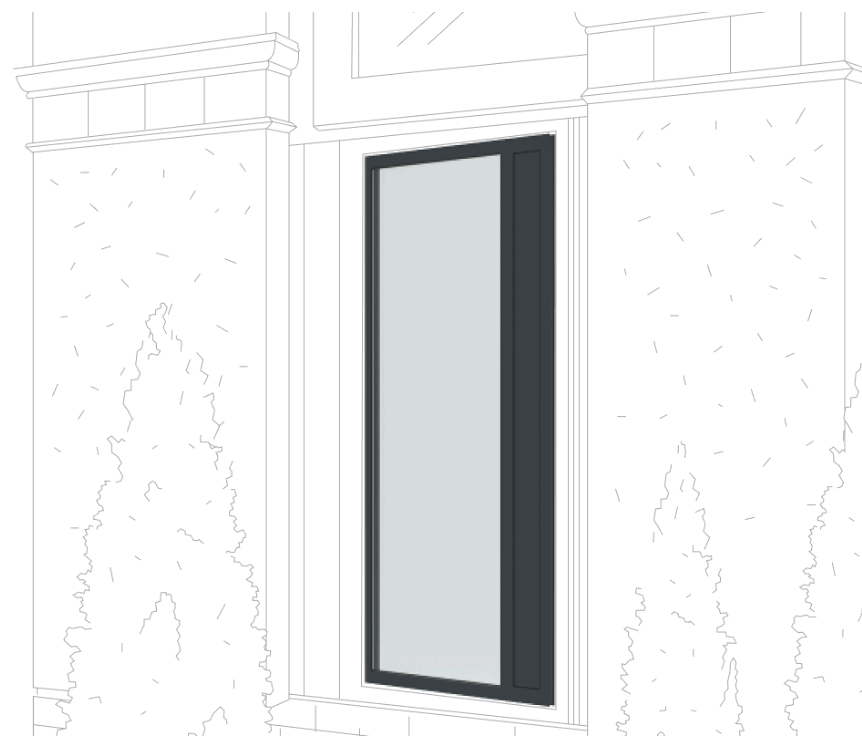

Главная функция данного продукта отражена в его названии: обеспечение вентиляции. Соответственно, устанавливать данный продукт необходимо в изделие, где нет возможности использовать классическую створку. В первую очередь речь идет о крупноформатных витражах и фасадах:

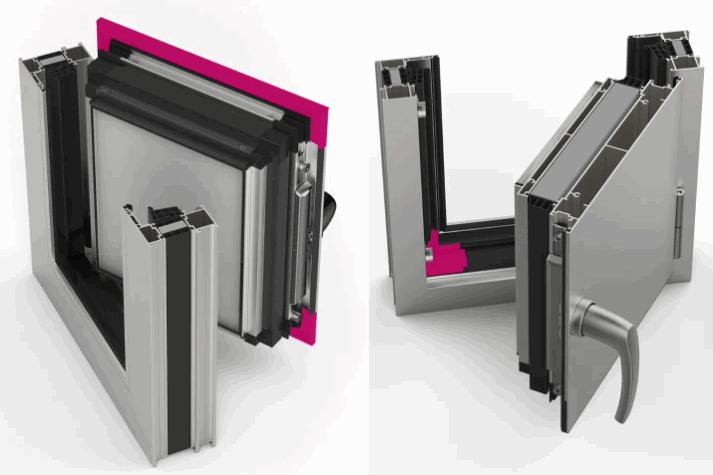

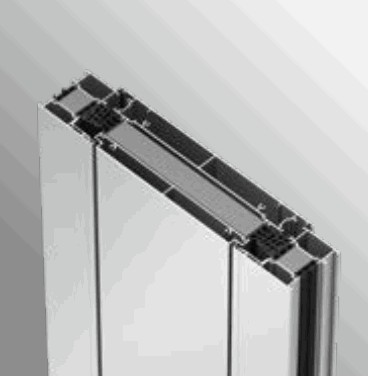

Отличительная особенность этого продукта - это строение самой створки. Обычно створка - это 4 балки, соединенные в четырехугольник-контур, а внутри находится какое-то заполнение - стекло, стеклопакет или сэндвич. В данном случае створка изготавливается из единого профиля. И этот профиль одновременно является и контуром створки, и заполнением:

Соотвественно - данная вентиялционная створка не является светопропускающей.

Ограничения:

Высота  створки от 520мм до 3000мм.

Ширина ТОЛЬКО 180мм или 260мм. Напоминаем, что жесткое ограничение по ширине обусловлено строением створки: она изготавливается из цельной балки шириной 180мм или 260мм.

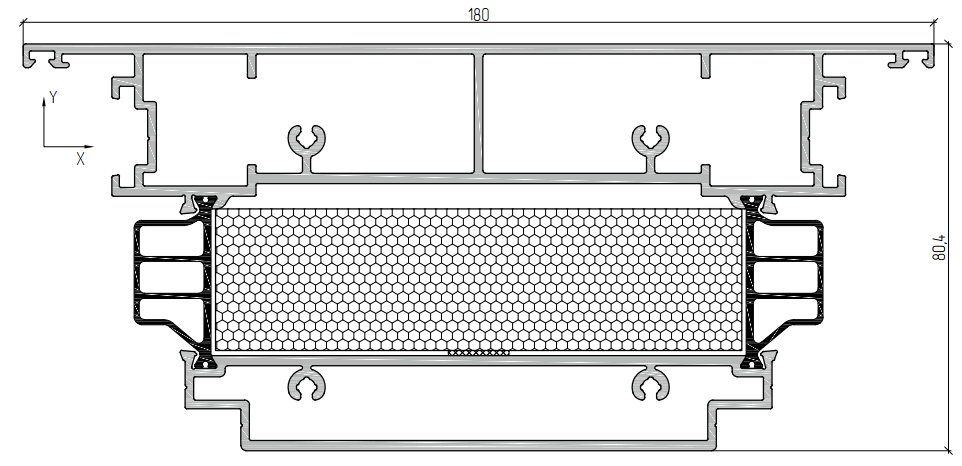

Сечение створки 180мм

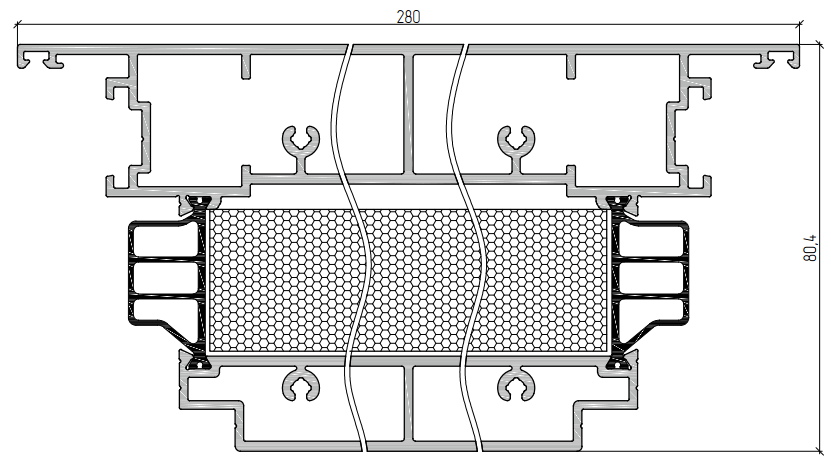

Сечение створки 280мм

Вентиляционная створка может быть только поворотной!

Покраска осуществляется в любой цвет по каталогу RAL.

Используемая фурнитура - Roto ALU со скрытыми петлями.

Использвоать можно совместно с профилями ALTW72 и стоечно-ригельной ALT F50

Построение в WinDraw:

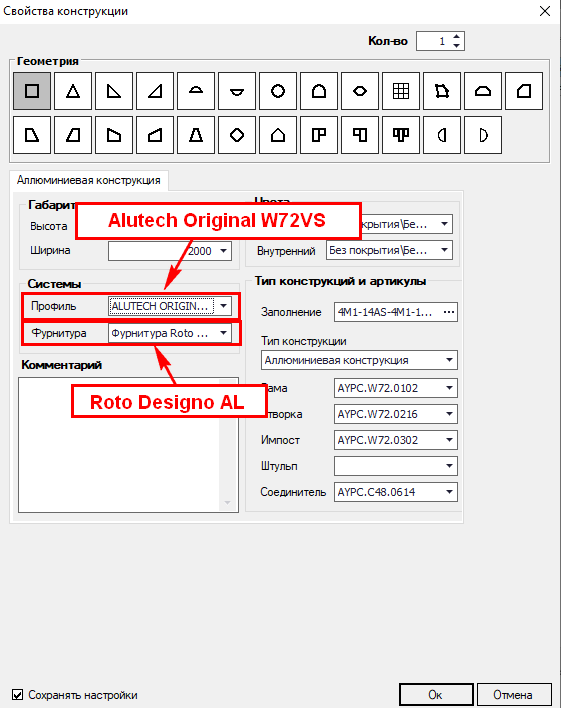

1. В окне выбора ставим профиль "ALUTECH ORIGINAL W72VS и фурнитуру "Roto Designo AL"

2. Ставим импост и створку

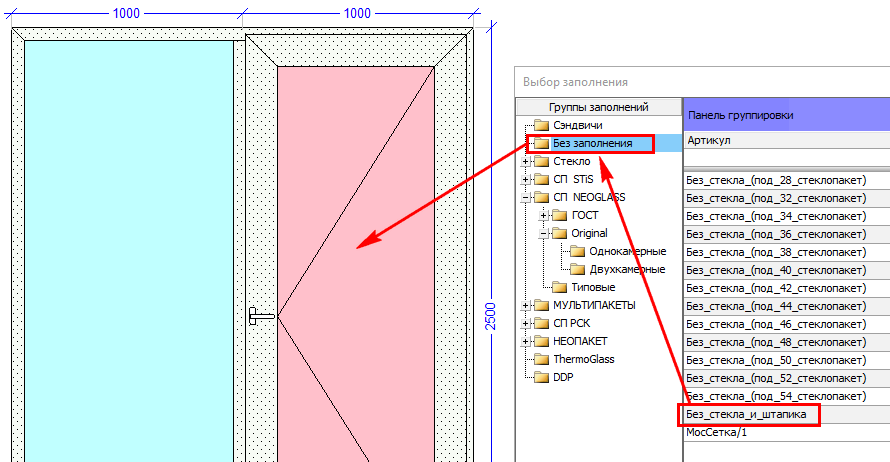

3. В обязательном порядке меняем заполнение на "Без стекла и штапика". Ведь сам профиль створки и есть заполнение.

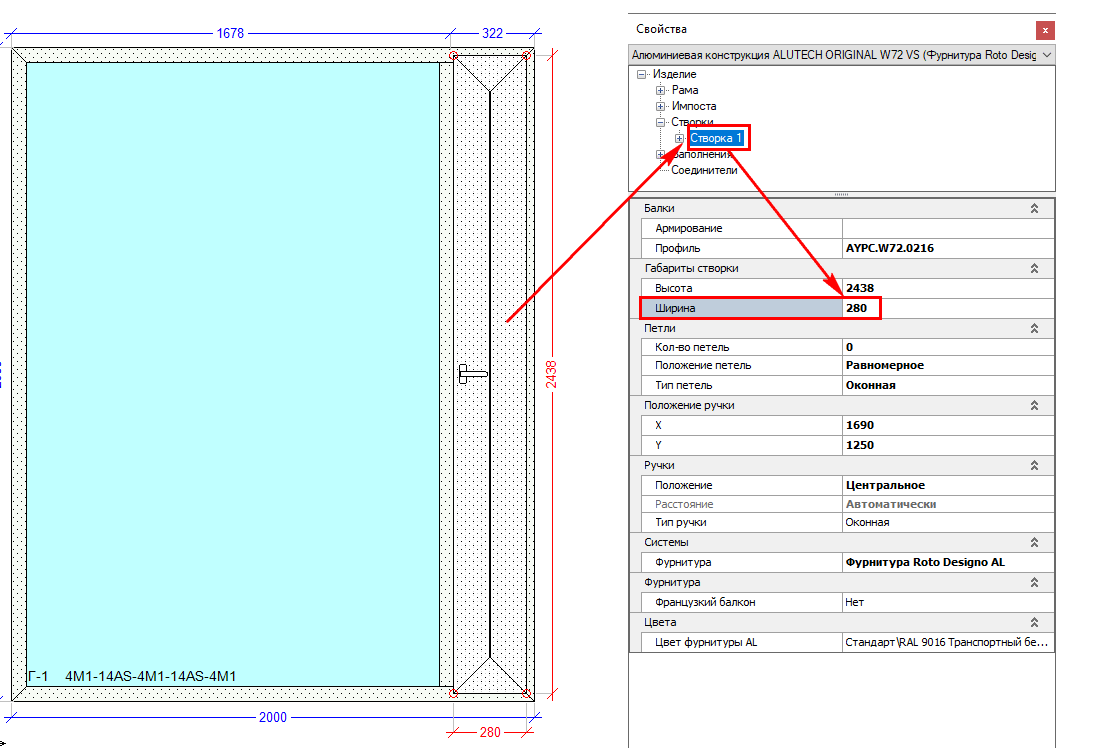

4. Подгоняем ширину створки под допустимую. Это 180мм или 280мм.
