Область применения фрамуг с механическим дистанционным открыванием.

Комплект предназначен для дистанционного открывания вертикально расположенных фрамуг


Открывание только вовнутрь.


Важно! Обращаем Ваше внимание, что поворотные и поворотно-откидные створки с подобным механизмом сделать нельзя.

Цветовая гамма механизмов: белый или под покраску.

Компактный корпус, элегантный внешний вид – современная плоская форма. Видимые части – из легкого металла (ножницы, декоративная планка, рукоятка).Функциональные детали выполнены из оцинкованной стали.

Большое раскрытие створки: 190 мм.

Минимальные габариты створки: ширина- 440мм, высота- 350мм (60/70 серия), 450 мм-80 серия.

Максимальные габариты створки: ширина- 2040мм, высота-740 мм, без гарантии до 1140 мм.

Высота створки ограничена из-за того, что отсутствует обвязка по периметру Рекомендуем высоту фрамуги не делать более 740 мм, чтобы избежать возможного продувания.

Дополнительные ножницы устанавливаются при следующих диапазонах:

Max- 1041-1540 мм- 1 ножницы

Max- 1541-2040 мм- 2 ножниц

•Макс вес стеклопакета- 30кг, с вклейкой допускается до 40кг

•Широта открывания

Широта открывания при высоте створки от 350 мм- около 190 мм.


Комплект фурнитуры.

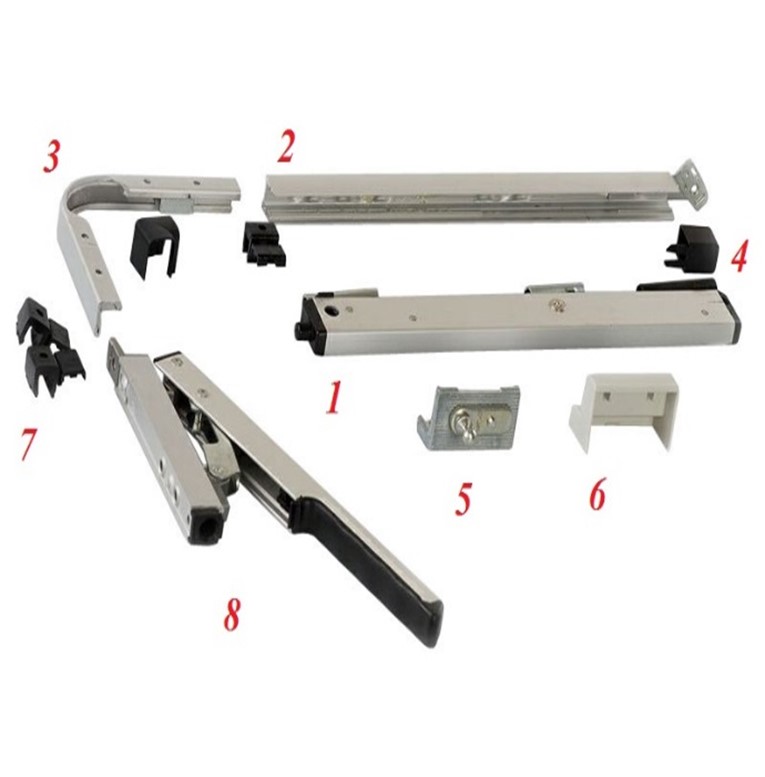

Комплект основной фрамужного прибора Elementis FL190 (арт. ELM0303.07)


1.Ножницы

2.Держатель ножниц

3.Цепной угловой переключатель (для навешивания тяги)

4.Декоративная торцевая заглушка ножниц (используется при одних ножницах на створке)

5.Универсальный кронштейн створочный

6.Декоративная накладка на кронштейн створочный

7.Фиксатор штанги (3 шт.)

8.Ручка


1..Тяга HAUTAU 3000/8 (арт. 1210370), длина 3000 мм

2.Профиль декор. Elementis 6000мм белый (арт. ELM0304.07). Декоративная накладка, может быть белой или под покраску.

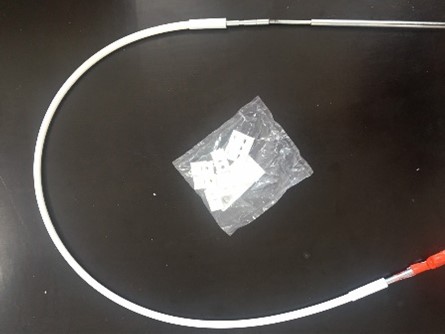

3.Тяга гибкая HAUTAU-FL 1000мм белый (арт. 1210249), длина 1000 мм.

1.Дополнительная втулка для гибкой тяги (арт.1210300)



5. Ножницы дополнительные Elementis FL 190 белые (арт. ELM0305.07).

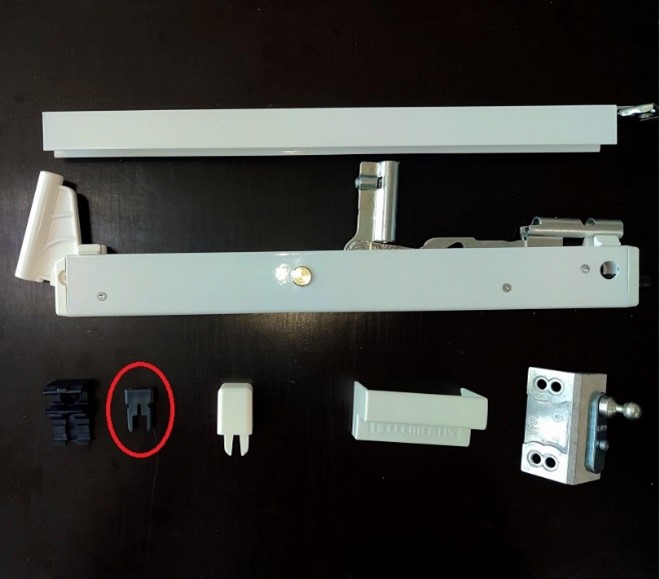

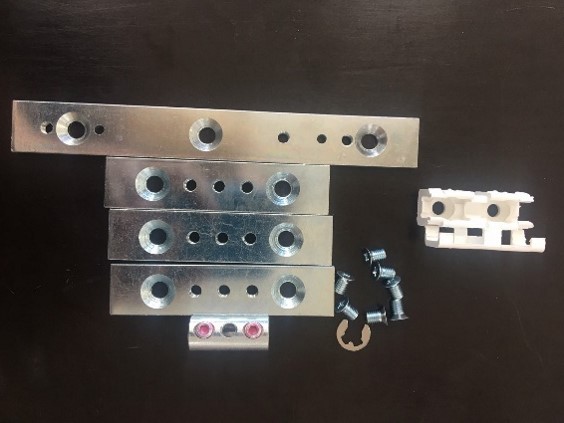

В дополнительном комплекте ножниц появляется зажим (выделено красным цветом).

Он необходим для крепления декоративной накладки при использовании доп. ножниц.


В программе можно выбирать механическое дистанционное открывание в двух вариантах:


1)Жесткая тяга- обычно применяется, когда ручка должна устанавливаться на коробку или добор.

2)Гибкая тяга- для случаев, когда ручка должна выводиться на прилегающую к окну стену. Обойти подоконник, неровности.

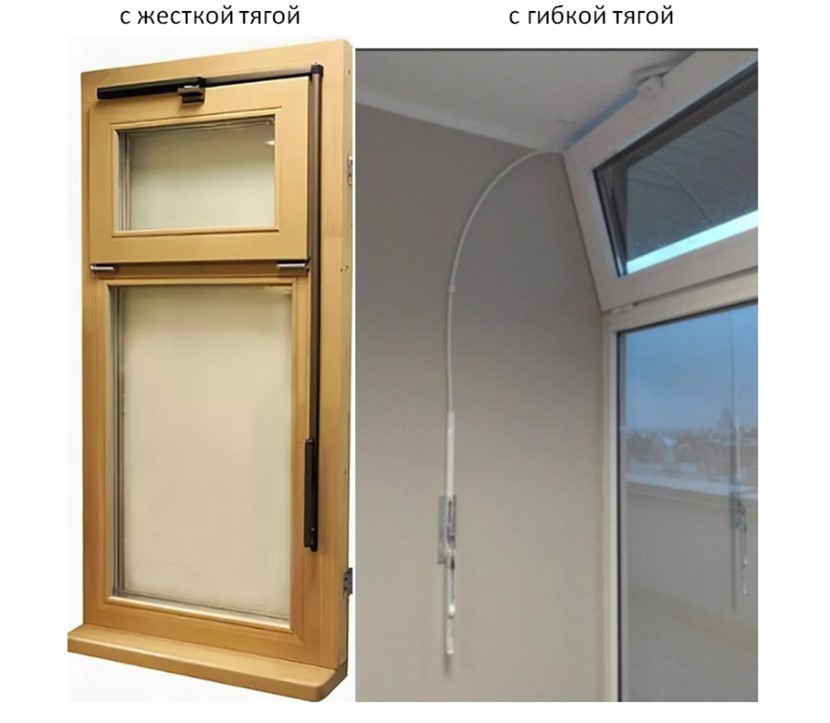

Применение механического дистанционного открывания фрамуги с жесткой тягой: ручка устанавливается на коробке.

Для удобного пользования ручкой рекомендуем выводить ее на добор, то есть по всей высоте изделия ставить добор, минимум 20 мм.

Обращаем внимание расчет необходимой длины жесткой тяги рассчитывается следующим образом: по горизонту от центра фрамуги до края рамы + от верхнего края рамы до ручки.

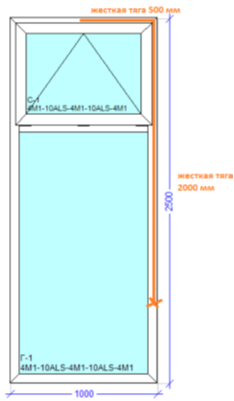

Например: ширина фрамуги 1000мм, ручку необходимо установить от верха фрамуги вниз на 2000 мм. Расчет 1000/2=500+2000=2500 мм понадобится жесткой тяги. Если при расчете размер жесткой тяги превышает 3000 мм, то необходимо применить 2 тяги по 3000 мм (обратитесь к технологам для добавления второй тяги).


Встречаются случаи, когда, петли изделий, находящихся под фрамугой, будут мешать установки тяги и декоративного профиля.

Ниже приведены варианты, с которыми могут возникнуть трудности:

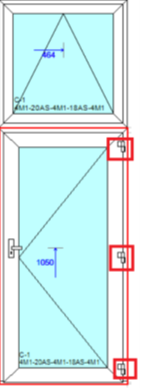

1.Оконные створки                                                 2.Входная дверь открывание вовнутрь




В таких случаях есть несколько вариантов изготовления:

1.Установить по высоте конструкции (изделия) добор с выводом тяги и ручки на него.

2. На оконных створках и входной двери применить скрытые петли.

3.Выбрать гибкую тягу и вывести ручку на стену без угловых переключателей и опустить тягу вниз при монтаже.

Применение механического дистанционного открывания фрамуги с гибкой тягой:

Если окно стоит высоко, и штангу и рычаг не закрепить на раму, то их крепят на стену. Поскольку окно утоплено в стену, то тут нужна гибкая тяга.

То есть гибкую тягу применяют для того, чтобы обойти преграду (утопленное в нишу окно, обойти трубу отопления или подоконник). Длина гибкой тяги 1000 мм.


Построение в WinDraw

1. В построителе выбираем нужную нам профильную систему и стеклопакет.

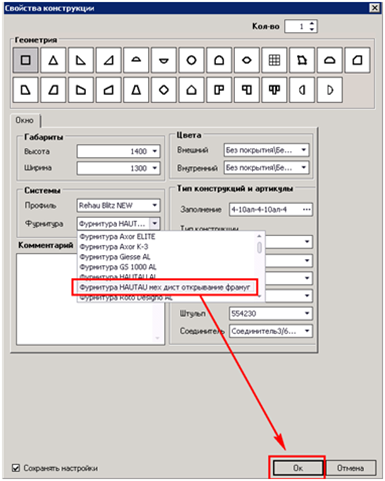

Фурнитуру выбираем – «HAUTAU мех. дист. открывание фрамуг»

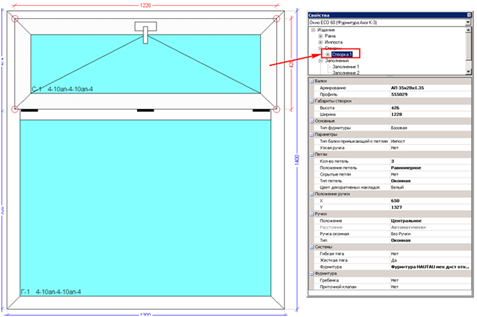

2.Ставим откидную створку и переходим в свойства створки:

3.Если нужно механическое дистанционное открывание с жесткой тягой длиной до 3000 мм:

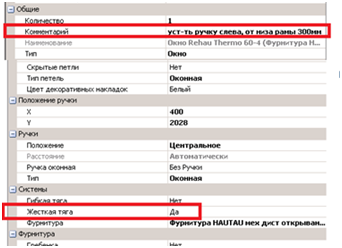

Выбираем параметр Жесткая тяга «ДА».

Необходимо прописать комментарий к изделию: с какой стороны установить ручку(слева/справа) и если ручка на раме -на какой высоте от низа рамы, если ручка выводится на добор, тоже указать данную информацию в комментарии.

4. Если нужно механическое дистанционное открывание с гибкой тягой

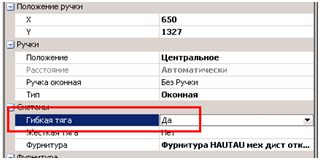

(обойти подоконник, откосы, неровности) выбираем параметр Гибкая тяга «ДА». Также необходимо прописать комментарий к изделию, с какой стороны выводить ручку (слева/справа) и указать если гибкая тяга выводится на стену.


В комплектацию при выборе данного параметра включено: 3000 мм жесткой тяги и 1000 мм гибкой.


 5.Если нужно механическое дистанционное открывание с гибкой тягой длиной более 1000 мм:

Совместное использование жесткой тяги и гибкой применяется, когда ручка выводиться на стену и окно расположено высоко над полом, а стандартной длины тяги в 1000 мм недостаточно, необходимо увеличить длину привода. Выбираем параметры Гибкая тяга «ДА» и Жесткая тяга «ДА» +комментарий

к изделию, с какой стороны выводить ручку.


Информация по комплектации при отгрузке:


1.Если жесткая тяга устанавливается на раму без добора и гибкой тяги, то цех полностью устанавливает механизм (угловой переключатель, жесткую тягу, ножницы, ручку).

Если ручка выводится на добор, то цех устанавливает только механизм. Угловой переключатель, жесткую тягу, ручку комплектуют на отгрузку.


2.Если используется гибкая тяга без добора, то цех устанавливает ножницы и угловой переключатель, оставшуюся жесткую тягу, гибкую тягу и ручку комплектуют на отгрузку.

Если ручка выводится на добор, то цех устанавливает только механизм. Угловой переключатель, жесткую тягу, гибкую тягу, ручку комплектуют на отгрузку
