Стеклопакет с системой встроенных жалюзи
Стеклопакет с системой встроенных жалюзи
альбом встроенных систем жалюзи

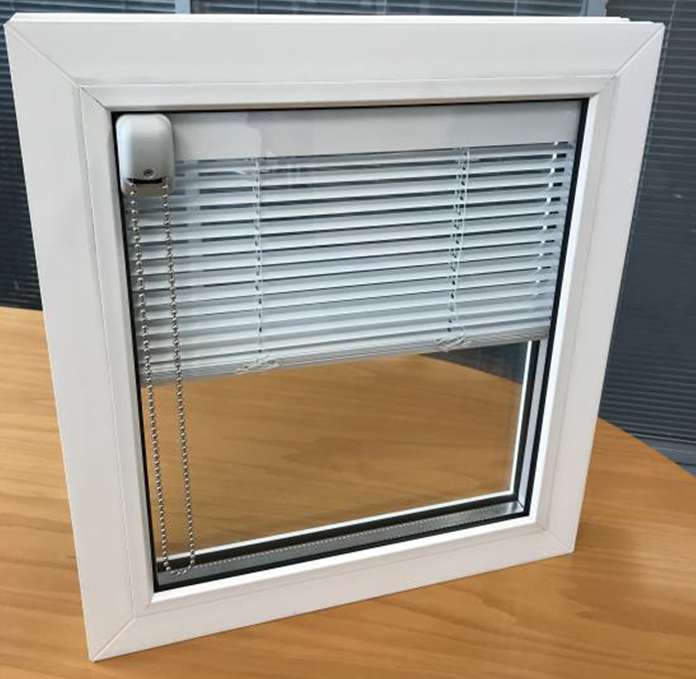

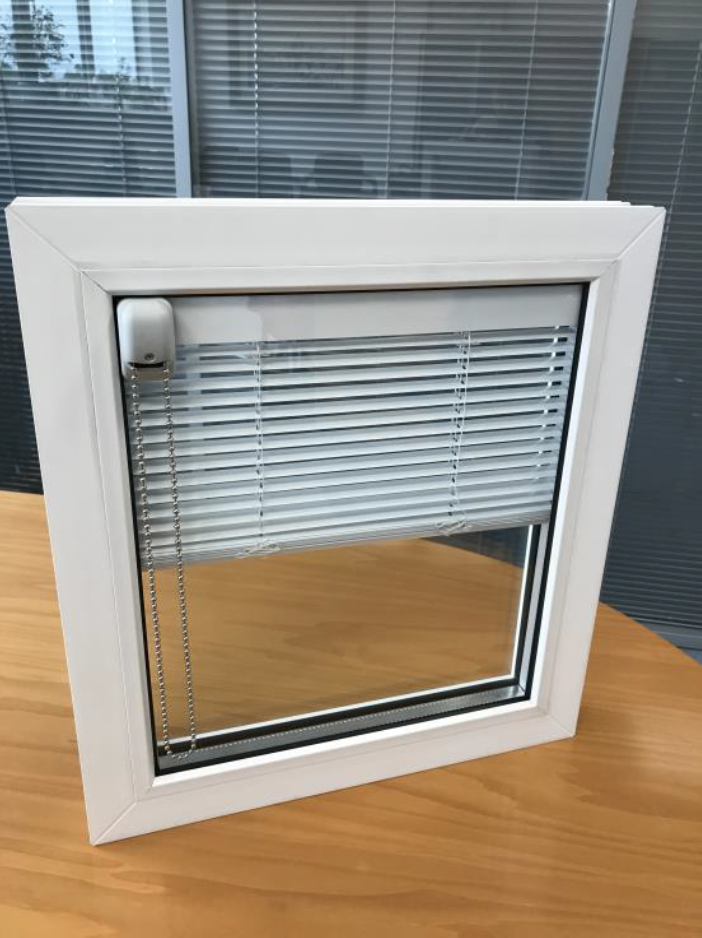

Что такое стеклопакет с системой встроенных жалюзи? Это:
- привычные горизонтальные жалюзи интегрированные в межстекольное пространство стеклопакета
- уникальная, интуитивно понятная, внешняя магнитная система управления на основе полулунных неодимовых магнитов
- монтаж системы жалюзи осуществляется в заводских условиях на автоматических линиях на этапе сборки стеклопакета
- движение ламелей происходит в герметичной среде и не нарушает теплоизоляционные свойства стеклопакета
видео встроенной системы жалюзи
Преимущества систем встроенных жалюзи:
1) отсутсвие скопления пыли и грязи
- позволяет избавить от дополнительной уборки
- идеальный выбор для людей, страдающих аллергией
2) Не требуют обслуживания, конструктивные элементы обладают повышенной износостойкостью. При правильной эксплуатации системы жалюзи – до 30-40 лет.
3) Отсутствует риск выхода из строя при внешнем воздействии
- актуально в помещениях, где находятся дети
- актуально при наличии домашних животных
4) Конструкция придаёт эстетичный вид окну, экономит место и лаконично смотрится как самостоятельно, так и со шторами
- отсутствует вариант провисания и запутывания ламелей жалюзи между собой
- отсутствует вариант зацепления жалюзи за гардины, шторы, тюль
5) Отсутствие присущего стандартным жалюзям шуршания и дребезжания ламелей при открытых окнах
- можно проветривать помещение не открывая жалюзи
- можно спать в летние ночи с открытыми окнами, с уверенностью того, что даже легкий ветер не разбудит вас шумом ламелей жалюзи и утреннее солнце не нарушит сон
6) Исключительные светозащитные показатели системы
7) Поддержание здорового и комфортного микроклимата помещения
- ламели встроенных жалюзи являются преградой, располагаясь ближе к световому потоку и нагреваясь, они в меньшей степени передают тепловой поток внутрь помещения
8) Жалюзи внутри стеклопакета можно устанавливать не только на оконную раму, но и на дверь балкона, использовать их в остеклении зимнего сада или террасы в загородном доме
9) Применение в помещениях с повышенными требованиями к пожаробезопасности и гигиеническим нормам
- на кухнях
- в детских и медицинских учреждениях
- в офисах и библиотеках
- в цехах и на складах
- такие системы должны быть предусмотрены на этапе разработки проекта, так как помогают сэкономить на кондиционировании
10) Защита мебели от выгорания
11) Система жалюзи внутри стеклопакета дарит ощущение законченной приватности помещения, возможность уединения физической и психологической в личном пространстве
12) Дополнительно защищают помещение от проникновения уличного шума
Технические особенности и эксплуатация системы встроенных жалюзи
1) Механизм опускания/подъема и поворота ламелей приводится в действие с помощью модульной цепи и может быть смонтирован с правой или с левой стороны стеклопакета
2) цвет блока управления-только светло-серый.
3) Ламели имеют ширину 16 мм, изготавливаются из аллюминиевого сплава и окрашиваются в 5 стандартных цветов :
- белый
- серебряный
- золотой
- серый
- бежевый
4) Система жалюзи может быть встроена как в однокамерные, так и в двухкамерные стеклопакеты
5) Система жалюзи встраивается в камеру с шириной рамки 22 мм. Возможна интеграция системы в рамку «тёплый край»
6) В двухкамерном стеклопакете система жалюзи в обязательном порядке расположена во внутренней камере
7) Существует ограничение на установку системы жалюзи в камеру со стеклом с мягкими напылениями во избежании повреждения ламелями покрытия
8) Управление системой жалюзи, а так же проверка работы механизма, допускается только в вертикальном положении изделия
9) Минимальные размеры. Ширина-400 мм, длина – 200мм
10) Максимальные размеры. Ширина – 1200 мм, длина – 1600 мм. Изготовление систем жалюзи с размерами более указанных не возможно, так как несёт в себе опасность увеличенной нагрузки на магнитный механизм и как следствие выход его из строя, или невозможность поднятия системы до верхней точки вследствии большого веса ламелей.
11) Рекомендуемая толщина стекла в камере с системой жалюзи – не менее 5мм. Ограничение связано со свойствами стеклопакета при его эксплуатации, иметь прогиб стекла при изменении атмосферного давления и как следствие ламели могут «подвисать», провоцируя при этом запутывание управляющих ими нитей системы
12) Так как система жалюзи не нарушает герметичности стеклопакета, в камеру с жалюзи возможна закачка газа, типа аргон
13) При изготовлении стеклопакета с системой жалюзи, по верхней стороне, где расположен сам механизм, делают технологический отступ от края стекла 6 мм. Этот отступ позволяет расположить механизм управления ниже окончания штапика
14) Крайне важными аспектами при установке стеклопакета с системой жалюзи в конструкцию окна являются:
- установка основной конструкции окна. Конструкция не должна иметь перекосов относительно основных осей, не должна быть завалена на бок
- установка стеклопакета на подкладки так же должна быть осущствлена с контролем положения тносительно основных осей
- выбранный штапик должен крепить стеклопакет с системой жалюзи без пережатий в месте соприкосновения со стеклопакетом. Иначе ламели характерно «подвисают» в верхней трети стеклопакета с одной стороны и при попытке выравнивания, запутывают управляющие ими нити
- монтаж стеклопакета с системой жалюзи в оконную конструкцию осуществляется с добавлением к технологическому отступу 1-2 мм с верхней горизонтальной и одной вертикальной стороны, ближе к которой расположен механизм
15) Внешний механизм управления имеет цепочки различных длин
- длина стеклопакета от 200 до 1000 мм – длина цепочки 870 мм
- длина стеклопакета от 1000 до 1200 мм – длина цепочки 1000 мм
- длина стеклопакета от 1300 мм и более – длина цепочки 1300 мм
16) Внешний механизм поставляется отдельно с каждым изделием и имеет защищённую клеевую поверхность. Установка внешнего механизма осуществляется после фиксации стеклопакета в конструкции штапиком следующим образом:
- разметить маркером расположение внешнего механизма, приложив его к стеклу напротив внутренней части механизма
- снять защитный слой с клеевой основы внешнего механизма
- наложить внешний механизм на размеченную область на стекле
- проверить работу механизма открыв систему жалюзи до конца вниз – до конца вверх
17) При эксплуатации системы жалюзи запрещается менять направление движения «в середине пути». Система должна дойти до конечного положения движения в одну сторону, после этого можно менять направления движения. Иначе управляющие нити запутаются в верхней трети стеклопакета
18) Конструкция стеклопакета с системой жалюзи предназначена для бытового использования, не предполагающего постоянного(непрерывного) движения рабочего механизма
19) Гарантия на систему жалюзи при соблюдении всех рекомендаций по эксплуатации – 2 года. Гарантия на стеклопакет – остаётся в рамках основного договора с клиентом и гост 24866-2014
20) Так как до конца нет возможности отследить в каком режиме покупатель использует систему и дабы предотвратить рекламации по причине грязи в стеклопакете, возникшей по причине нахождения в нём систем жалюзи и их неправильного использования, покупатель принимает стеклопакеты с системой жалюзи в момент приёмки изделия

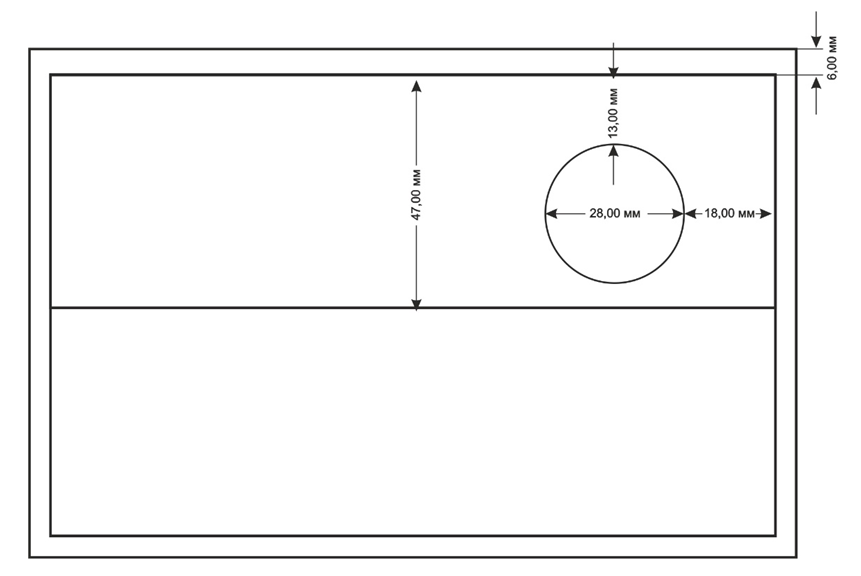

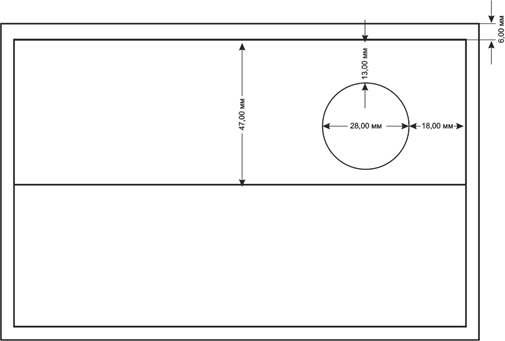

21) Технологические размеры внутреннего блока системы жалюзи
- диаметр внутреннего механизма управления – 28 мм
- расстояние края внутреннего механизма управления до края ближней вертикальной стороны стеклопакета – не менее 17 мм
- расстояние края внутреннего механизма управления до края верхней горизонтальной стороны стеклопакета – не менее 18 мм
- расстояние от нижней части аллюминиевого блока системы до края верхней горизонтальной стороны стеклопакета – не менее 52 мм
22) Правила составления заявки на стеклопакет с системой жалюзи. В спецформе заявки клиент указывает:
- ширину стеклопакета-в ней располагается сам блок системы жалюзи
- длину стеклопакета – по ней идет раскрытие и закрытие ламелей
- формулу стеклопакета с указанием камеры, в которую интегрируется система жалюзи
- цвет ламелей жалюзи
- сторону расположения механизма управления – левую или правую
