Ограничения

Внешняя ширина рамы не более 4000 мм для белого и 3000 мм для цветного

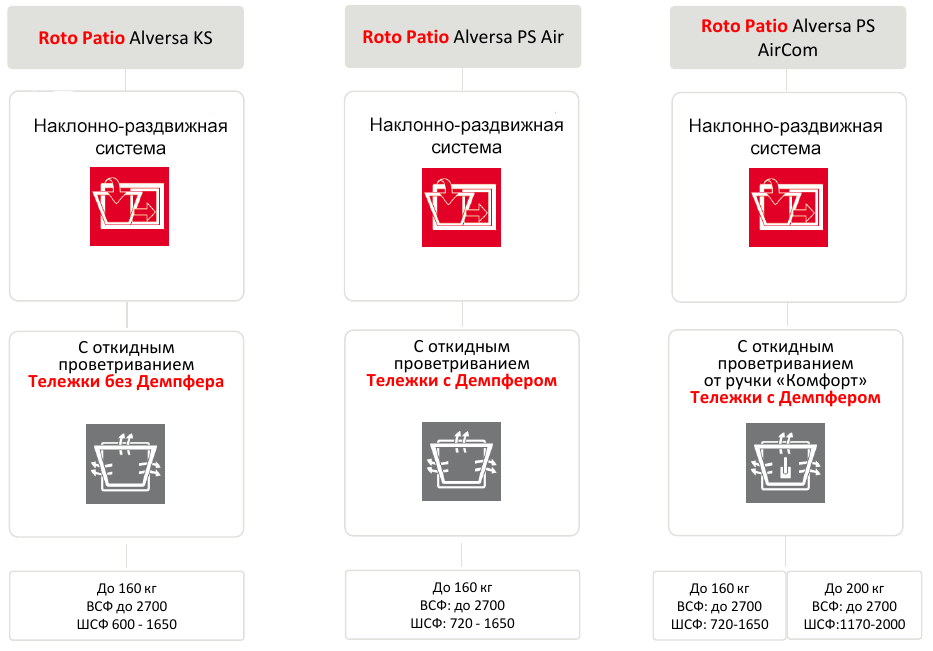

Ширина створки по фальцу ШСФ....... 600–1650 мм           (Фурнитура Roto Patio Alversa KS 100/160 )

Ширина створки по фальцу ШСФ....... 720–1650 мм           ( Фурнитура Roto Patio Alversa PS Air160 )

Ширина створки по фальцу ШСФ....... 720–1650 / 2000 мм ( Фурнитура Roto Patio Alversa PS AirCom160/200 )

Высота створки по фальцу ВСФ........... 600–2700 мм

Вес створки ВС......................... макс. 100 кг / 160 кг    (Фурнитура Roto Patio Alversa KS 100/160 )

Вес створки ВС......................... макс. 160 кг                ( Фурнитура Roto Patio Alversa PS Air160 )

Вес створки ВС......................... макс.  160 кг / 200 кг   ( Фурнитура Roto Patio Alversa PS AirCom160/200 )


Соотношение высоты створки к ширине не более 2,5 : 1

Доступны для заказа все оконные системы Rehau


Крепеж верхней шины Roto Patio Alversa на импост возможно для

импоста REHAU Brillant   550020

Выход створки от плоскости рамы 130 мм

Схемы открывания

Глухие части могут быть с фальшстворками или без створок.

А также вместо глухой возможна поворотная створка, только с внутренней розеткой и со съемной ручкой, но строить ее надо

отдельно с поворотной фурнитурой.

Две схемы слева могут быть зеркально развернуты.


Построение в WinDraw
