Для тех, кто хочет оптимально использовать дверные проемы для свободного передвижения,
раскладные двери являются идеальным решением.
Большие дверные проемы создают ощущение пространства и простора. Система FS-PORTAL для
раскладывающихся дверей из пластика объединяет в себе конструкционное разнообразие с
высочайшим уровнем функциональности, создавая широкие пространства в помещениях
Область применения данной конструкции:
- Уличная терраса в ресторанах и кафе
-Проход в зимние сады или террасы, гостевые комнаты
-Перегородка
-Частный дом, где необходимо обеспечить широкий проход через любой проем
Преимущества данной системы:
- Система FS-PORTAL позволяет создавать складные конструкции, имеющие до шести
элементов весом до 100 кг каждый
-Общая ширина портала может достигать почти 6 метров - по длине хлыста рамного
профиля (фактически максимальная длина 5994мм)
- Открывание во всю ширину рамы позволяет получить широкий проход
- Створки раскладывающихся окон или дверей управляются легко и свободно путем
простого перемещения в сторону. Легкий и бесшумный ход элементов конструкции
обеспечивают ролики на подшипниках из специального высокопрочного полимера.
- Стандартная створка может быть использована в качестве проходной независимо
от складной части конструкции. Иными словами, необязательно складывать всю «гармошку»,
чтобы обеспечить проход через конструкцию.
- Долговечность фурнитуры является следствием применения в ней высококачественного
покрытия в исполнении «титан-серебро». Как единственный продукт своего класса FS-PORTAL
имеет, кроме этого, покрытие с высоким уровнем антикоррозионной защиты во внешнем
исполнении «нержавеющая сталь».
- Возможно использование как обычных оконных ручек, так и балконных гарнитуров с
замковыми цилиндрами
Ограничения:
|
Максимальная ширина рамы - эксплуатация на улице
|
белый профиль - 4000мм
внешний цветной профиль - 3000мм
|
•
|
Максимальная ширина рамы - эксплуатация в помещении
|
белый профиль - 5000мм
внешний цветной профиль - 4000мм
|
•
|
Ширина проходной створки с петлями на раме 490 - 900 мм
|
|
•
|
Ширина складывающейся створки
|
в схемах 220,202,440,404,660,606 - 750 - 900 мм
во всех остальных схемах - 490 - 900 мм
|
•
|
Высота створки белый профиль - 640 - 2300 мм
|
внешний цветной профиль - 640 - 2200 мм
|
·
|
Ходовая шина только снизу, возможно утопить раму с шиной и расширителем в пол,
|
до верхнего края ходовой шины (при этом выступает над уровнем пола 51мм).
|
·
|
Вес створки с нижней ходовой шиной - max 100 кг
|
|
·
|
Проходная створка с нижним подвесом м.б. только поворотная.
|
|
·
|
Нельзя делать схемы у которых одновременно слева и справа четное количество
|
створок, например 422,642,624 - мешают запиранию каретки.

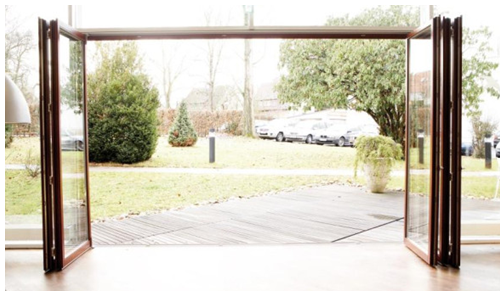

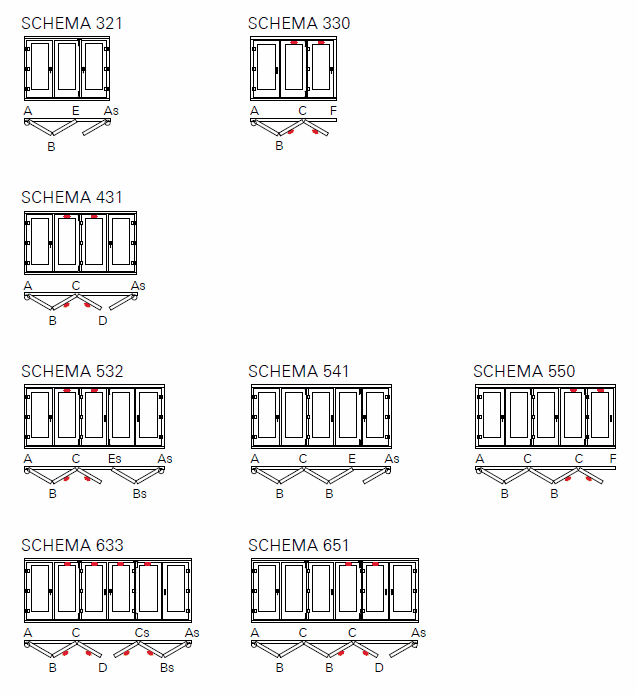

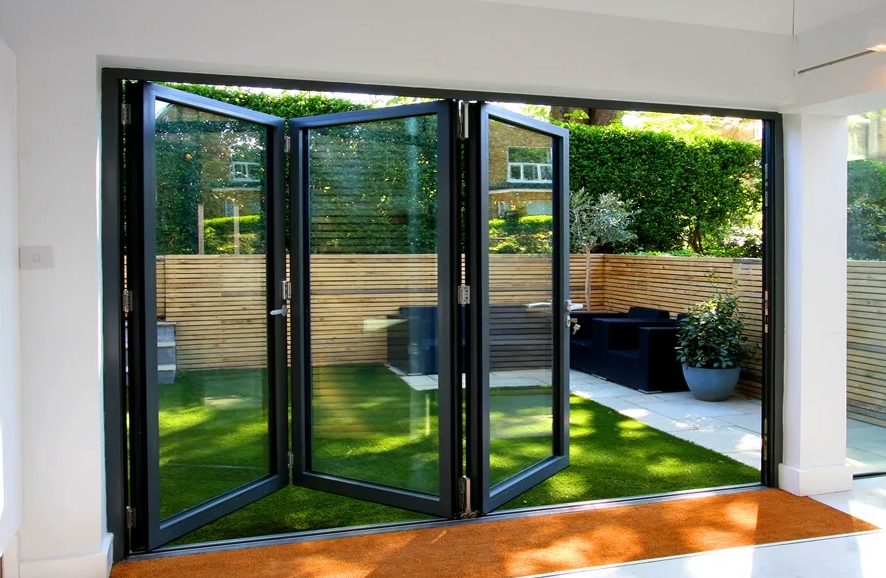

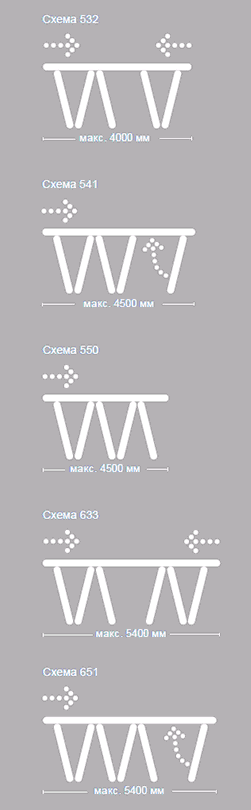

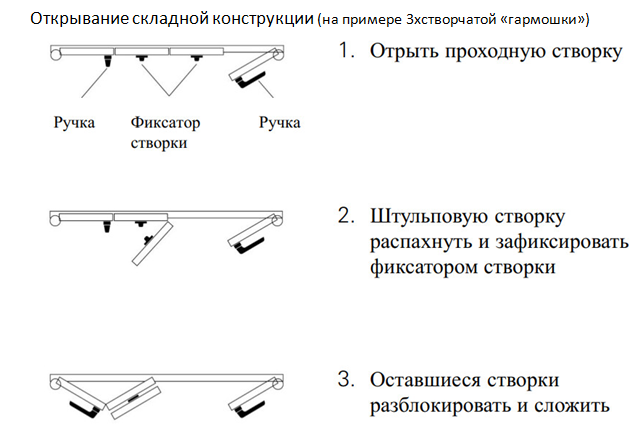

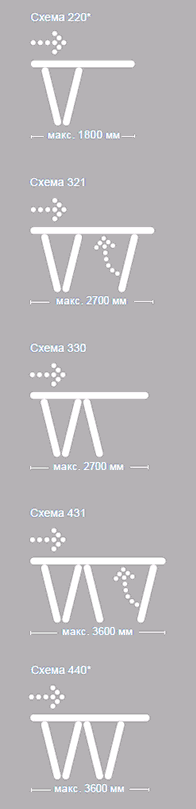

Схемы открывания представлены на рисунках внизу раздела и в шаблонах WinDraw.
Расчет в программе WinDraw
Построение данных конструкций достаточно сложное, поэтому проще строить из шаблонов.
Все возможные для изготовления схемы в шаблонах представлены.

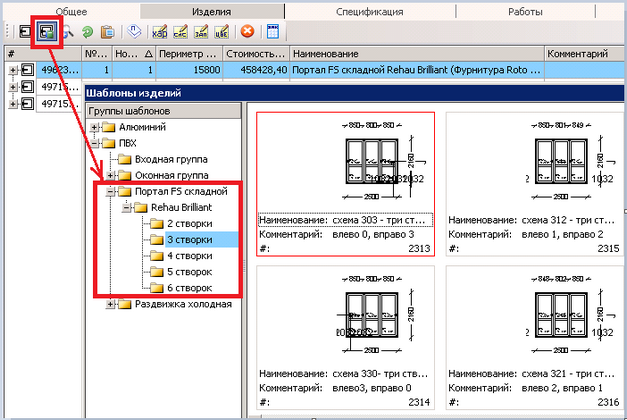

При построении "из коробки" :
Тип продукции - Портал FS складной
Профиль - Rehau Brilliant
Импосты: вертикальные между створок - Без импоста FS; створочные и не
межстворочные 550020. Штульп 550085
Фурнитура - Фурнитура Roto PATIO FOLD
Необходимо заполнить все пользовательские параметры изделия и каждой створки.
Обратите внимание на параметры
- Схема открывания
- Номер створки слева направо
- Балконная защелка (можно ставить только на активную проходную распашную створку)
- Ручка (оконная, либо балконный нажимной гарнитур, который можно ставить только на
проходных створках)
На каких створках ставить ручки и штульпы зависит от схемы открывания и контролируется
выдачей сообщений при расчете.
- Замковый цилиндр (возможен только на проходной распашной створке при установке
Гарнитура балконного)
Размер заполнений в предварительном расчете уравнивается по свету, но реальный размер
заполнений будет выставлен в программе после проверки технологом, когда будут проставлены
размеры импостов по оси Х в соответствии с расчетами от ширины проема рамы (для плотного
складывания створок, согласно спец.формулам, а не по свету).
В доп.материалы (по ширине изделия на низ рамы) :
- арм.расширитель 40мм арт. 550140 для установки ходовой шины;
- отдельный материал арм. 272451 для опоры ходовой шины.
Обратите внимание, что используются дверная рама 76мм и створки 94мм, поэтому
внешний вид будет отличаться
от «классического» оконного профиля Brilliant.
Схемы открывания

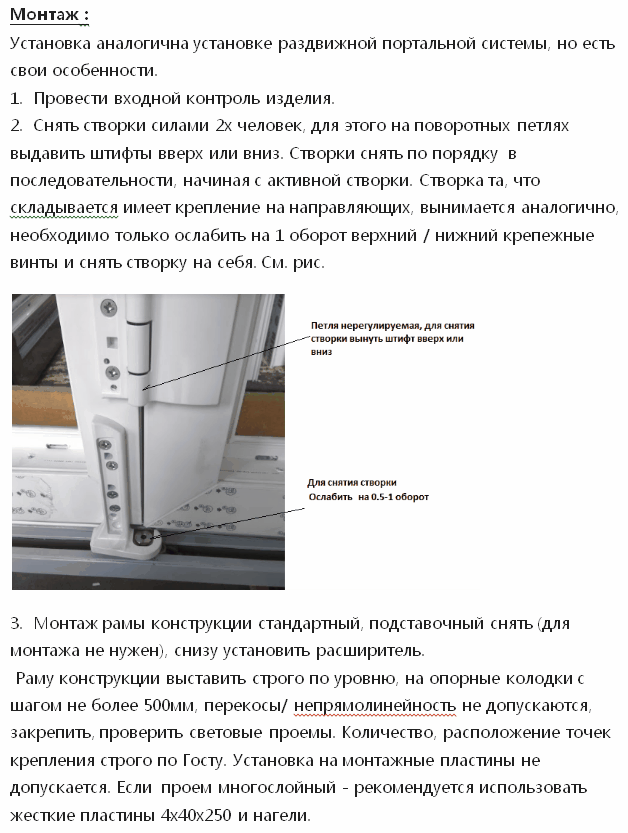

Рекомендации по монтажу и замеру.
|
