Данная система позволяет, используя стандартные профили Рехау, создавать совершенно

новую конструкцию с нестандартным открыванием. Отличительной особенностью является

независимое движение створок относительно друг друга и возможность открыть весь световой проем.




Преимущества системы:

-полное открывание всего проема из-за вертикальных импостов

-подходит для сборки оконных и дверных конструкций

-экономичная альтернатива "порталам-книжкам"

-полная совместимость с существующими системами профилей Рехау 60/70мм

-для открывания сдвижных створок не требуется метса снаружи или внутри помещения

-более быстрые (по сравнению с "дверьми-гармошками") сборка и монтаж



Ограничения:

  • -Макс. габариты конструкции для белого профиля ШxВ: 4000 мм x 2280 мм
  • -Макс. габариты конструкции для ламинированного профиля ШxВ : 3000 мм x 2180 мм
  • -Количество створок: от 2 до 6
  • -Испытано на профильных системах Рехау. Успешно пройдены испытания Рехау по ветровой
  • нагрузке, водо- и воздухопроницаемости
  • -Поворотно-сдвижную конструкцию можно собрать из профильных систем 60 мм (THERMO) и
  • 70 мм (BRILLANT)
  • -Минимальная ширина створки - 450мм
  • -Максимальный вес заполнений - 60кг
  • -Открывание створок только вовнутрь
  • -Соотношение сторон створки не более 2,5 к 1

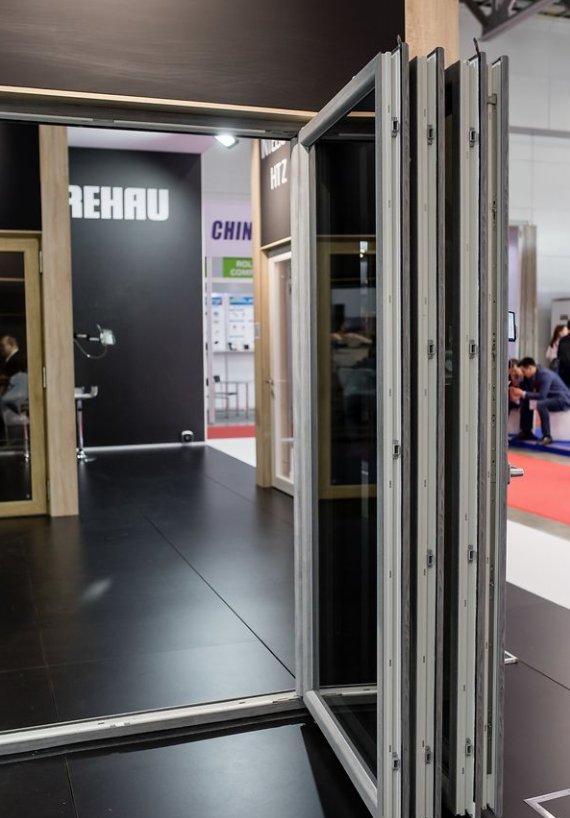

Схема открывания:

Одна крайняя створка (правая или левая) всегда поворотная. Остальные створки без ручек

складываются и сдвигаются:

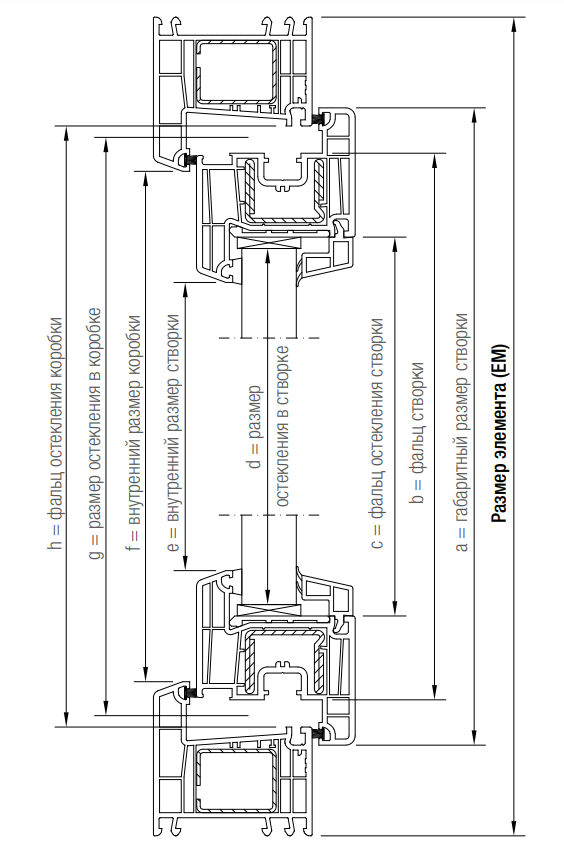

Вертикальный разрез узла:

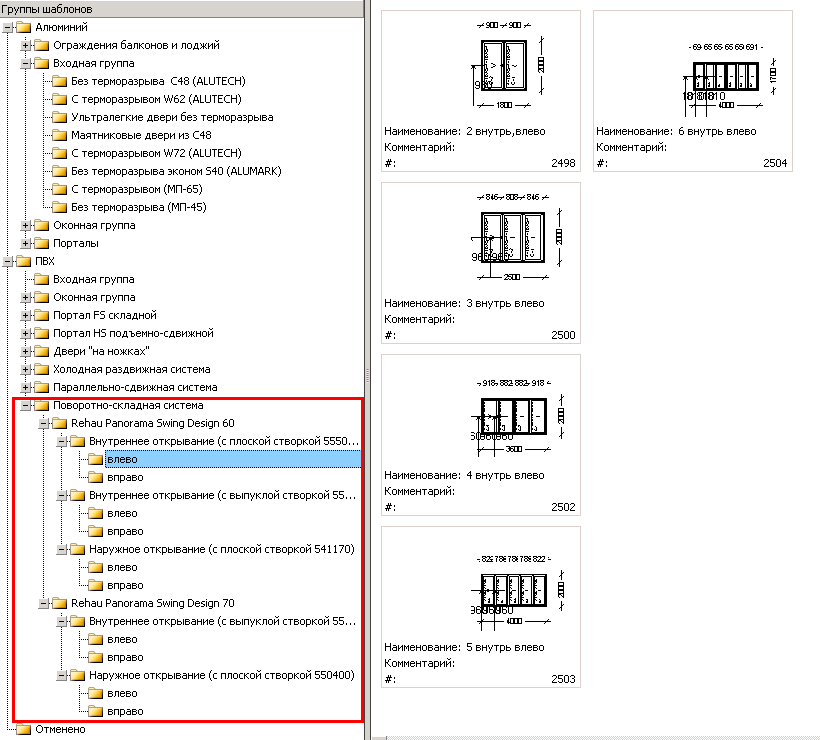

Расчет в программе осуществляется исключительно с помощью готовых шаблонов:
