Стандарт замера 2022

Стандарт замера оконных и балконных блоков, входных дверей, москитных сеток

Технологический процесс замера СПК

1. Общие положения:

1.1 Замеры светопрозрачных ограждающих конструкций делятся на предварительные и окончательные. К предварительным относятся замеры, при которых для точного определения размеров конструкций требуется провести дополнительные работы (установка дополнительного металлокаркаса, демонтаж защитных решёток, разборка конструкций откосов и т. д.). Предварительные замеры служат для определения объёма проведения необходимых работ, количества требуемых монтажных материалов и расчёта предварительной стоимости заказа. К окончательным относятся замеры, при которых возможно точное определение размеров конструкций.

1.2 При проведении замеров следует руководствоваться требованиями ГОСТ 26433.0, ГОСТ 26433.1 и ГОСТ 26433.2 (Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений). Средства измерений должны отвечать требованиям ГОСТ 8.002 и ГОСТ 8.326.

1.3 Рекомендуемые предельные отклонения оконных проёмов от номинальных модульных размеров высоты и ширины проёма: +15 мм, отклонение от вертикали и горизонтали не должно превышать 3 мм на 1 м, но не более 8 мм на всю высоту или ширину проёма (ГОСТ Р 52749-2007). Отклонения от вертикали и горизонтали должны находиться в поле допусков отклонений по высоте и ширине. Наиболее сложны замеры, проводящиеся при наличии установленных светопрозрачных конструкций, и поэтому далее будут приводиться примеры и рекомендации с учётом этого случая.

Во всех случаях производится проверка геометрии проёмов с помощью уровня и отвеса на наличие перекосов. При проведении замеров в таких случаях принимаются наименьшие, но с тем расчётом, чтобы само изделие не оказалось меньше световой части оконного проёма (для проёма с четвертями). В случае больших перекосов с заказчиком согласуется или доработка проёма или применение каких-либо дополнительных мер, например применение расширительных профилей.

В проемах без четверти, полученные измерения округляются с точностью до 20 мм, в сложных ситуациях до 5 мм. Таким образом, шаг размерностей примет вид (1000, 1020, 1040, 1060 ….1100 и т.д.). При наличии четверти полученные измерения округляются с точностью до 10 мм, в сложных ситуациях до 5 мм, шаг размерностей примет вид (1000, 1010, 1020, 1030 ….1100 и т.д.).

При установке нескольких оконных блоков в одном помещении установка подоконников (или нижних частей оконных блоков), как правило, должна осуществляться на одном уровне. Возможно согласование по уровню горизонтальных импостов, а также различных декоративных элементов, таких как раскладки и фальш-переплеты. При проведении замеров на нескольких этажах должны выдерживаться вертикали элементов оконных блоков - створок, импостов, раскладок, фальш-переплетов.

1.4.При проведении замеров следует учитывать ограничения по размерам конструкций и их составляющих элементов (створок, фрамуг и пр., с учётом типа остекления, представленных в технической документации конкретной профильной системы)

Исходя из требований безопасности, по ГОСТ 23166-99 «Блоки оконные. Общие технические условия» применение неоткрывающихся створок в оконных блоках жилых помещений выше первого этажа не допускается, кроме створок с размерами, не превышающими 400x800 мм, а также в изделиях, выходящих на балконы (лоджии), при наличии в таких конструкциях устройств для проветривания помещений.

1.5. При наличии более одного измеряемого проёма определяется порядок проведения замеров и нумерация проёмов.

В зданиях дореволюционной постройки достаточно часто оконные блоки заделаны слоем штукатурного раствора и для правильного определения размеров конструкций, если это возможно (по согласованию с заказчиком), следует удалить часть штукатурного слоя с внешней стороны проёма для определения его толщины, а также при помощи щупа определить размеры четвертей с внутренней стороны проёма.

1.6. Располагать оконные блоки (светопрозрачные конструкции) в проёмах следует в соответствии с требованиями строительной теплофизики (ГОСТ 30494-96 – Здания жилые и общественные. Параметры микроклимата в помещениях. 26602.1-99 БЛОКИ ОКОННЫЕ определения сопротивления теплопередачи.)

1.7. Иногда наблюдается кривизна и/или разнотолщинность стен, откосов, четвертей. В таких случаях следует обязательно согласовать с заказчиком доработку таких строительных конструкций и расположение светопрозрачных конструкций в проёмах.

1.8. В некоторых случаях следует прибегать к разбивке конструкций на составные части, в связи с невозможностью их транспортировки по лестницам, в лифте или при других способах подъёма. Подъем на веревках возможен до 9 этажа включительно.

2. Технология замера оконного блока:

Для правильного замера оконной конструкции нужен полный комплект инструментов, который позволит качественно выполнить эту технологическую операцию. Необходимо иметь измерительное устройство, угломер, отвес и уровень, стамеску, пассатижи, ручку, карандаш, линейку, бланк листа замера. Наибольшую сложность представляют собой замеры СПК без демонтажа старой конструкции, поэтому технологический процесс замера описан именно для этого случая.

2.1 Определение типа оконного проема (с четвертью или без). Проёмы второго типа чаще встречаются в коттеджном строительстве, а первого - в городских застройках. Если четверти нет, то размеры светопрозрачной конструкции должны быть меньше соответствующих габаритов стены на величину монтажных зазоров, причём высота уменьшается на высоту подставочного профиля, который устанавливается под рамой (см. Приложения 3 и 6).

2.2 Если проем с четвертью – необходимо замерить ширину и высоту проема изнутри и снаружи помещения у рамы, для определения глубины четверти. Кроме того, необходимо учесть толщину штукатурного слоя внешних откосов. И вертикальные и горизонтальные замеры следует проводить по два раза в противоположных сторонах, чтобы учесть возможные нарушения геометрии проема. При этом проверяется - не расходятся ли данные показатели. Если они неодинаковые, то нужно применить уровень чтобы определить степень перекоса от прямого угла и его значение записать в лист замера (см. Приложения 1, 2 и 6).

2.3 Оценить перекос проема и неравномерность толщины конструкции стен;

2.4 Дать оценку возможности осыпания штукатурки со стены и наличия уплотнителя в ней. При наличии уплотнителя между старой рамой и стеной дома может возникнуть больший, нежели необходимо зазор между новой конструкцией и оконным проемом. Визуально определить место расположения и размеры уплотнителя достаточно трудно. Поэтому замерщику для обнаружения уплотнителя и замера глубины четверти рекомендуется воспользоваться стамеской, линейкой.

2.5 Если необходимо, предусмотреть применение доборных профилей;

2.6 Полученные замеры внести в бланк замера. Так же необходимо провести технологическую экспертизу помещения, где будет устанавливаться СПК (теплотехника, акустика, инсоляция, уровень влажности), после чего составить технологическое заключение.

Приложение 1

Определение ширины СПК. Проем с четвертью.

1. Измерить размер А по ширине проема. Измерения проводить вверху и внизу проема. Принимается наименьший размер.

2. Измерить Размер В по ширине проема.

3. По возможности, с помощью щупа, провести несколько контрольных замеров четвертей.

Размер боковой четверти определяется как: D=(B-A)/2

Как правило, величина четверти для домов современной постройки (начиная с 80х годов) составляет 50-70 мм. Если размер четверти превышает 90 мм, то следует предусмотреть применение расширительных профилей.

4. Ширина оконного блока определяется как: L=А+2C, где С – величина захода оконной коробки за четверть. C=S-F, где S – высота профиля, а F – видимая часть профиля. Величину С не следует принимать менее 10 мм, и более 25 мм.

Замер выполняют со стороны улицы и стороны помещения , это необходимо для определения глубины четверти

Ширина L= A+2C, где C=(10-25мм)

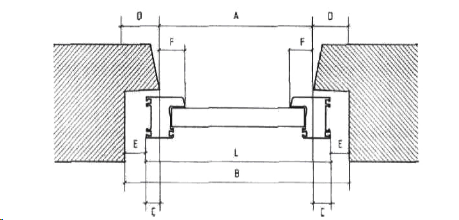

Определение ширины оконного блока в проеме с четвертью

Приложение 2

Определение высоты СПК. Проем с четвертью.

1. Измерить размер А1 по высоте проема справа и слева, выбирается наименьший размер.

2. Измерить размер В2, измерить глубину верхней четверти Ob линейкой (щупом).

Наиболее сложным является определение размеров нижней четверти (если она есть). Определение размеров нижней четверти, особенно в зданиях старой застройки, наиболее сложны из-за особенностей различных конструкций оконных блоков с раздельными створками, размер нижней четверти может доходить до 200 мм и более. Размер верхней четверти не обязательно равен размеру боковой четверти.

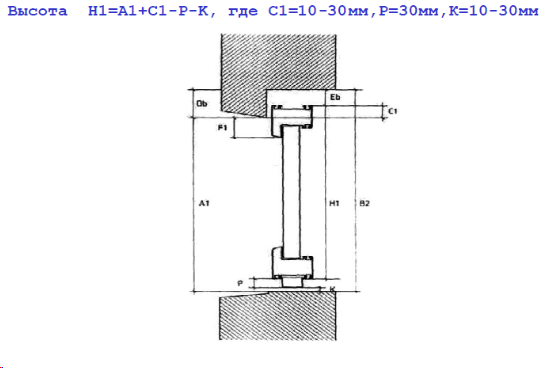

Высота оконного блока определяется:

- проем с нижней четвертью Н=(А1+С1)-Р-К с использованием подставочного профиля.

Размер нижнего монтажного зазора К выбирают от 0 до 30мм в зависимости от типа проема, особенностей конструкции и схемы монтажа, ширины наружной четверти. Высота подставочного профиля P принимается 30мм. Размер захода в верхнюю четверть С1 зависит от профильной системы и выбирается от 10-30мм.

- проем без нижней четверти. формула та же, но размер нижнего монтажного зазора К в этом случае от 10 до 30 мм в зависимости от особенностей и размеров конструкции и схемы монтажа.

В данном случае нижний монтажный зазор служит для установки угла отлива, установки несущих (опорных) колодок, чем больше габаритные размеры изделия и ширина наружной четверти, тем больше должен быть монтажный зазор К.

Приложение 3

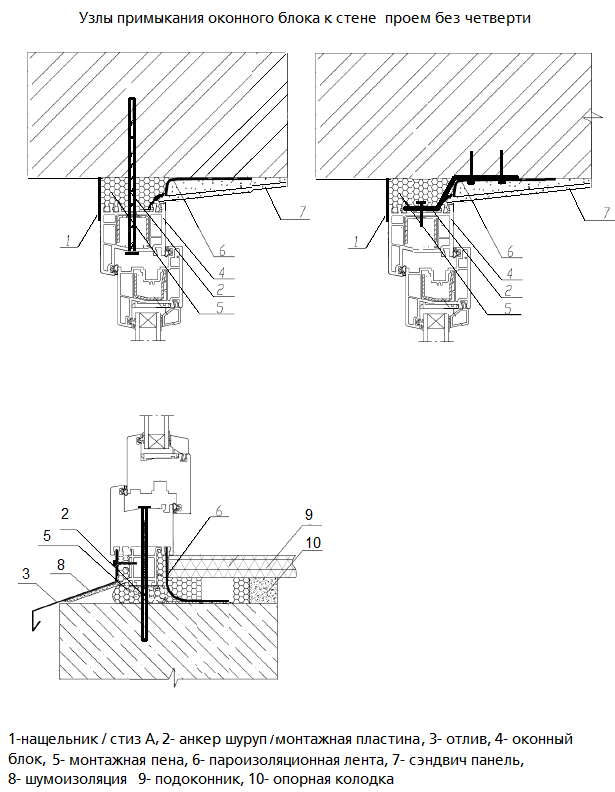

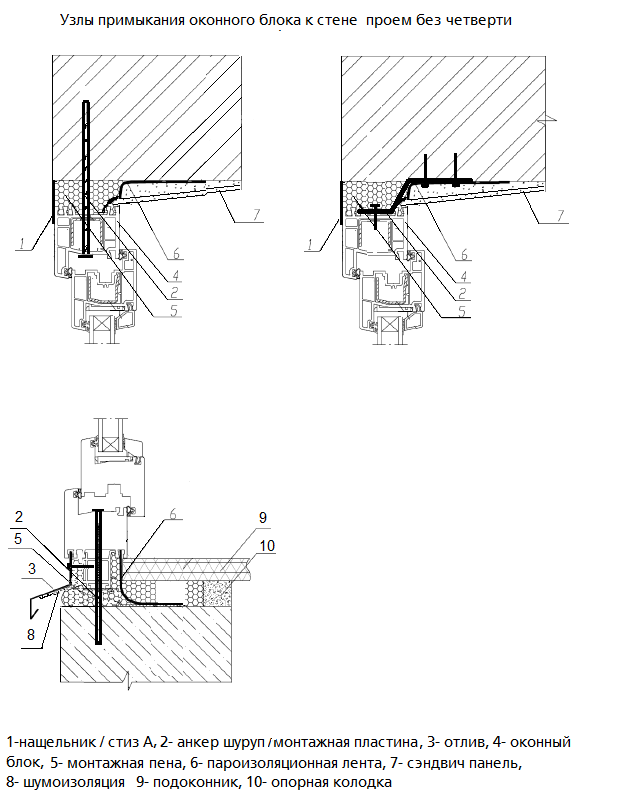

Определение габаритов СПК, проем без четверти.

При замерах в проемах без четверти монтажные зазоры выбираются в условиях приоритета максимального светового проема.

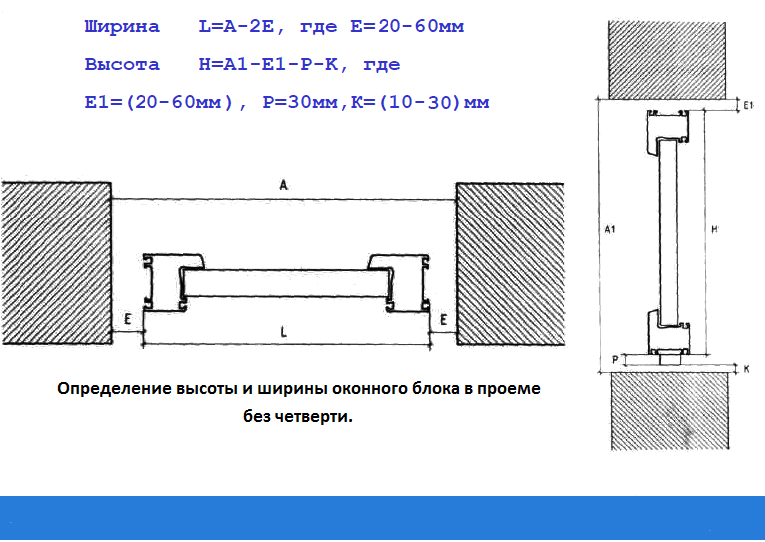

Определение ширины оконного блока в проемах без четверти L=A-2E, где Е – величина монтажного зазора, указанного в приложении 6.

Определение высоты оконного блока в проемах без четверти H=A1-E1-P-K, где К – 10-30 мм в зависимости от размеров и особенностей конструкции и схемы монтажа.

3. Технология замера подоконников:

При проведении замеров подоконников необходимо учитывать следующее:

3.1 Крепление подоконника встык с нижним ПВХ профилем оконной коробки недопустимо.

3.2 При монтаже изделий в проем с четвертью, фронтальный зазор равен 5-20 мм.

3.3 Величина захода подоконника под нижний профиль оконной рамы при использовании подставочного профиля принимается равной 5-10 мм.

3.4 Размер выступающей части подоконника от внутреннего края стены не должен превышать 60мм и перекрывать радиатор отопления. Как правило расстояние от низа подоконника до радиатора отопления составляет 10-15 см.

3.5 Если монтажный зазор между подоконником и стеной превышает 50 мм, то следует рекомендовать монтажные материалы для его уменьшения: кирпичи и т.п.

3.6 Для определения длины подоконника замеряется длина проема в том месте, где она максимальна. К этому значению прибавляется 200 мм для того чтобы была возможность вырезать «уши» и/или компенсировать сколы на торцах.

3.7 Максимальная длина подоконника с учетом логистики не должна превышать 4000 мм, при большей длине необходимо разделение на 2 или более частей.

4. Технология замера отливов, козырьков:

4.1 При произведении замера отлива необходимо принимать во внимание следующие особенности:

- уточнить у заказчика, планируются ли дальнейшие работы по отделке фасада. При необходимости отделки фасада отлив замеряется после отделочных работ.

- глубину и форму наружных откосов. При фигурных наружных откосах, наличии карнизов, архитектурных выступов размеры длины и ширины берутся максимальные для фигурной подрезки по месту при монтаже с обязательным указанием в бланке замера.

- при определении ширины отлива следует учитывать вынос капиноса за плоскость стены на 30-40 мм, при наличии четверти, учитывается фронтальный монтажный зазор 5-20 мм и глубина захода отлива под профиль оконной рамы.

- определить угол наклона отлива. Угол между отливом и плоскостью окна должен быть не менее 100⁰.

- при длине отлива более 1,5 метров (если не предусмотрен монтаж внахлест) по его торцам должны быть предусмотрены компенсационные температурные зазоры шириной около 5 мм, которые необходимо заполнить герметиком.

- в случае, когда отлив состоит из нескольких частей, необходимо согласовать с заказчиком места стыков и учесть величину нахлестов отливов друг на друга(обычно 20-40 мм)

4.2 Отогнуть старый отлив (не допуская его повреждения), для определения качества и глубины стенового проема под ним, а так же для проверки наличия и состояния нижней четверти.

4.3 Провести замеры ширины отлива в двух нижних углах конструкции, учитывая угол монтажа отлива (по Гост 30971-12 не менее 100˚от плоскости стены), фронтальный монтажный зазор (5-20 мм), заход отлива под раму СПК (5 мм) и вылет его за внешнюю плоскость стены (30-40мм).

4.4 Провести замеры длины отлива по внутреннему краю внешних откосов, затем по внешнему. Если угол рассвета внешних откосов равен 90 ⁰, эти размеры должны совпасть, если же он больше, то за длину отлива принимается наибольший размер, к которому добавляется 100 мм для того, чтобы была возможность сделать «уши».

4.5 Если требуется нестандартный отлив, необходимо вычертить конфигурацию с полкой, указать слово "отлив", если полка стандартная, размер как и у капиноса указывать не нужно, т.е. по умолчанию 20мм, если полка не стандартная, указать размер полки.

4.6 Вылет козырьков на лоджиях по умолчанию должен быть более вылета отлива на 30 мм, для исключения попадания воды с козырька на отлив, в листе замера на разлиновке отрисовывается конфигурация и проставляются размеры полок.

5. Технология замера балконного блока:

5.1 Определение высоты балконного блока (балконной двери и оконного блока), а так же глубин четвертей определяется так же, как и для оконных блоков (см. Приложение 2).

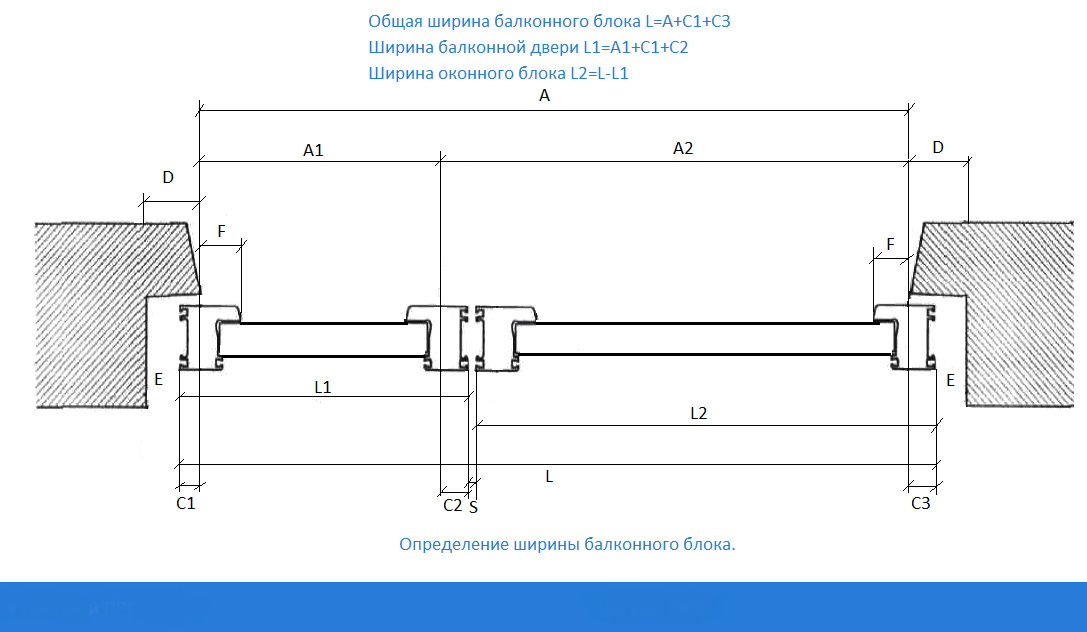

5.2 Определение ширины балконного блока осуществляется в несколько этапов:

5.2.1 Вычисляем общую ширину балконного блока L. Для этого замеряем расстояние между внешними краями четвертей (снаружи) и добавляем к этому значению величину захода рамы за четверть(обычно 10-25 мм), умноженную на 2.

5.2.2 Определяем ширину балконной двери L1. Для этого замеряем расстояние между внешними краями дверных четвертей (снаружи) и добавляем к этому значению величину захода рамы за четверть (обычно 10-25 мм), умноженную на 2.

5.2.3 При необходимости отдельного расчета оконного блока L2=L-L1

Приложение 4

6. Технология замера СПК балконов и лоджий:

Замеры конструкций для балконов и лоджий производят, как правило, также, как в проемах без четверти.

Обязательное условие – ширина парапета должна быть не менее ширины профиля рамы, в случаях, когда парапет имеет сечение меньшее сечения профиля рамы замерщик все замеры производит с учетом доски деревянного каркаса 35*135мм.

6.1 Замер осуществляется с обязательным применением лазерного уровня с учетом всех отклонений.

6.2 С помощью уровня необходимо определить степень завала боковых перекрытий на лоджии, а также верхней плиты перекрытия.

6.3 Определить тип и размеры нижней установочной площадки (брус или подоконник, либо их комбинация) с заказчиком. Кроме того, обсудить последующую отделку и в случае предполагаемой отделки, заложить в замерах применение доборных профилей.

6.3.1. В случаях, когда установочная площадка (парапет) выходит за границу верхней плиты, замеры (расчеты СПК, отлива, козырька) производятся, при условии, что монтаж осуществляется в одной плоскости с границей верхней плиты лоджии.

6.3.2. При возникновении ситуации, когда СПК необходимо выровнять с плоскостью границы верхней потолочной плиты балкона (лоджии) по причине описанной в п.п.6.3.1., замерщик указывает в листе замера необходимость выставление доп. конструкции под плечо закладной доски, объяснив необходимость такого решения заказчику.

6.3.3. В случаях подхода внешней отделки или пвх изделия к соседней спк или иной конструкции, необходимо в обязательном порядке обсудить с заказчиком оформление (закрытие щели), отрисовать узел и взять подпись, прописать соответствующие доп. работы и материалы, довести до заказчика.

6.4 Провести расчет габаритных размеров будущей СПК с учетом размеров принятых расширителей, толщины нижней установочной площадки и необходимых монтажных зазоров под запенивание (см. Приложение 6), компенсирующие, 3мм соединители вычитать не нужно.

6.4.1. При согласовании с заказчиком типа конструкции ее габаритов, замерщик должен определить необходимость установки усиливающих, компенсирующих профилей с целью компенсации линейного расширения (для белого профиля свыше 3м и для цветного свыше 2.5м), влияния ветровых нагрузок, а также для обеспечения прочности конструкции в целом, в зависимости от типа лоджии, балкона.

6.4.2. Конструкция, которая в свою очередь не обеспечивает крепления СПК по всему периметру, превышает нормативную размерность, теряет жесткость, замерщик обязан разъяснить, что данная конструкция не гарантирует безопасность, функциональность и работоспособность. В данной ситуации изделие снимается с гарантии, и компания не несет какой-либо юридической ответственности.

6.4.3. В случае отказа клиента от установки, усиливающего, компенсирующих профилей, выставлении дополнительной «Г, П - образной» конструкции для обеспечения точек крепления по всему периметру изделия, замерщик должен отобразить отказ клиента в листе замера. Лист замера подписывается клиентом.

6.4.4. Замер лоджий, балконов на строениях, относящихся к старому фонду, с демонтажем ограждающих устройств производится на обычных условиях. Замерщик должен обговорить с заказчиком, что переоборудование балкона приведет к дополнительной нагрузке на балконную плиту, и в данной ситуации не обходимо провести проектные работы, так как в соответствии с Постановлением Госстроя РФ от 27 сентября 2003 г. N 170

"Об утверждении Правил и норм технической эксплуатации жилищного фонда" переоборудование балконов без специального разрешения запрещено.

В случае отказа клиента от проведения дополнительных работ замерщик действует в соответствии с п.п.6.4.2.

6.4.5. Если конструктивные особенности балкона (лоджии) предусматривают конкретную привязку размера створки, (узкие балконы, различные препятствия, колонны) размеры створок указывать непосредственно на чертеже с обязательной подписью клиента.

6.4.6 При замере конструкций в пол (балконы, лоджии, балконные двери и т. п.) в помещениях с черновым полом, проверить отклонения верхней и нижней плит примыкания, обсудить с заказчиком последующую отделку пола с обязательным указанием в примечаниях высоты чистого пола (привязку от верхней балки/плиты перекрытия) под роспись клиента, а также сделать отметку на стенах помещения.

6.5 При наличии в составе конструкции эркерных соединений необходимо угломером определить угол эркера. Если этот угол отличается от применяемого в конкретной профильной системе соответствующего углового соединителя (например, 90⁰) хотя бы на 2⁰, то его применение недопустимо. В этом случае используется эркерное соединение.

Приложение 5 (Гост 30971-2012)

В таблице а – боковой монтажный зазор, b – фронтальный монтажный зазор.

Материал профильных элементов	Габаритный размер оконного блока, мм	Размер монтажного зазора, мм
Материал профильных элементов	Габаритный размер оконного блока, мм	a	b
1 Дерево	свыше 2000	10-45	5-20
2 Алюминиевые сплавы	то же	15-60	5-20
3 ПВХ белого цвета	< 2000	20-60	10-20
4 ПВХ белого цвета	2000-3500	25-60	10-20
5 ПВХ, окрашенный в массе	< 2000	15-65	10-20
6 ПВХ, окрашенный в массе	2000-3500	15-60	15-20

Максимальный размер монтажного зазора определяют исходя из характеристик

материала центрального слоя, рекомендуемый размер - не более 60 мм.

6.6. В виду того, что верхние профили рамы алюминиевых раздвижных систем имеют малую жесткость и склонны к провисанию, на изделиях раздвижной алюминиевой серии, при длине раздвижки более 3х метров рекомендовано (т.е. на выбор клиента) систему комплектовать добором сверху, для повышения жесткости и уменьшения естественного прогиба.

7. Технология замера арочных изделий:

Основные виды арок:

7.1 Полуциркулярная арка представляет собой половину окружности.

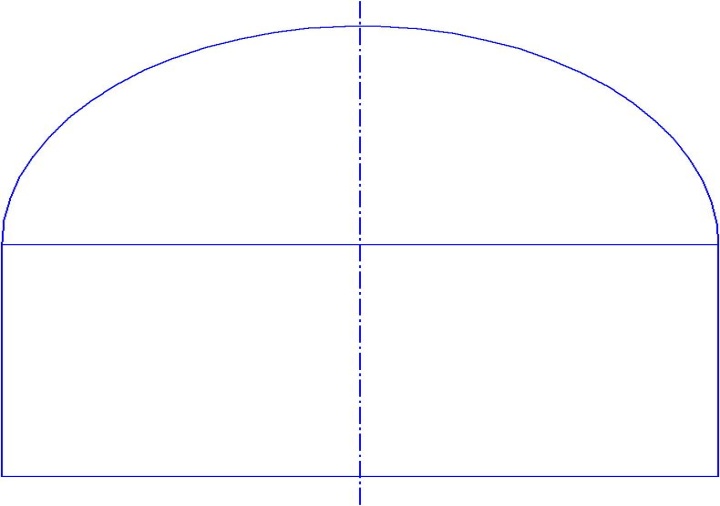

7.2 Пологая арка строится из центра, который находится ниже прямоугольной части окна.

7.3 Коробовая (лучковая) арка строится из трех центров.

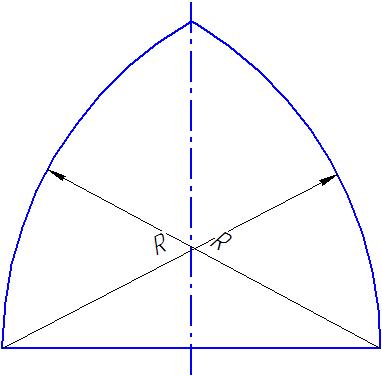

7.4 Стрельчатая арка.

7.5 При проведении замеров арочных конструкций используются следующие способы определения размеров арочной части:

7.5.1 Замер арочной конструкции можно сделать с помощью изготовления шаблона. В качестве материала для шаблона можно использовать плотный картон, фанеру, ДВП и т.п. Шаблон прикладывается с внешней стороны проема, его контур обрисовывается. Указать на шаблоне:

Телефон и имя специалиста по замерам, полный адрес замера, номер проекта в программе (по возможности), отметку начала / конец дуги и горизонт, контур рамы, сторону помещения (внешнюю или внутреннюю). Потом по этому шаблону изготавливается арочная часть СПК.

7.5.2 Если арочная часть окружности правильная (состоящая из одного радиуса) – замеряется ее радиус, либо высота арки, к этому значению добавляется величина захода рамы за четверть (если она есть).

Прямоугольная часть конструкции замеряется как в п. 2

7.5.3 Для правильного построения в программном продукте, необходимо указать

высоту дуги и ширину дуги арки. При заказе по шаблону дополнительно указывается в комментарии «См. шаблон с адреса …»

8. Замер входных групп:

8.1.1 Согласно СНиП 21-01-97 «Пожарная безопасность зданий и сооружений» входные группы должны иметь наружное открывание створок, ширину в свету 0,8 метра, высоту не менее 2 метров.

8.1.2 Выяснить у заказчика, не изменится ли уровень пола. Если изменится – отразить размеры чистового и чернового пола в бланке замера с подписью заказчика.

8.1.3 Согласовать с заказчиком наличие и тип порога. Учесть величину порога при вертикальных замерах.

8.1.4 Учесть размеры боковых монтажных зазоров: 15-50мм (проем без четверти) и 20-55 (проем с четвертью) – ГОСТ 30971-2012 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам».

8.1.5 Провести горизонтальные и вертикальные замеры проема с шагом в 1000 мм учитывая предыдущие особенности.

8.1.6 Замер входной группы аналогичен замеру окна, при условии замера в проемах с четвертью и наружном открывании заход за четверть не прибавляется, а для уменьшения монтажного зазора применяются доборные профили.

8.1.7 При встраивании входных групп в аналогичные светопрозрачные конструкции, согласовать с заказчиком расположение и размеры световых проемов, высоту расположения импостов, отобразить соответствующие размеры в листе замера.

8.1.8 Установка в жилых строениях алюминиевых дверей холодных серий в коттеджах или частных домах, выходящих на улицу запрещена, по причине выпадения конденсата. Для дверей ПВХ с алюминиевым порогом (уличных) сделать отметку о возможности образования инея на пороге при минусовых температурах и отметку «необходима установка доводчика» для дверей Пвх с ручкой скобой и роликовой защелкой или «необходим многозапорный замок», если нужен нажимной гарнитур.

8.1.9 Применение оконных серий в качестве входных групп, выходящих на улицу, не допускается, по причине нарушения целостности армирования при установке замков и нарушение герметичности камер профиля.

8.1.10 При конфигурации конструкции, содержащие две распашные двери и глухим остеклением сверху, верхнее поле остекления необходимо разделить через импост, для повышения жесткости конструкции.

9. Технология замеров в деревянных (из бруса или бревен) домах.

Следует брать во внимание одну очень важную особенность, которую нужно учитывать при замере и монтаже окон в деревянном доме. Даже построенный из просушенного материала дом, некоторое время после постройки дает усадку. Усадка - неминуемый процесс, происходящий в течение нескольких лет, вследствие высыхания дерева (бревен, бруса). Только в течение первого года после постройки сруб садится на 1-1,5 см на метр высоты строения. Если же сруб ставили из недостаточно просушенного леса (бревен, бруса), то дерево полностью отдаст влагу примерно за пять лет при нашем умеренном климате, усыхая примерно на 5-10 мм в диаметре.

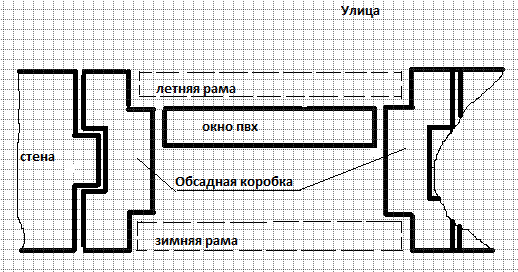

Предварительная установка обсадной коробки необходима для обустройства и отделки оконного проема в деревянном доме и защита оконного блока от усадки дома. Обсадная коробка представляет собой собранную из дерева единую конструкцию, которая призвана погасить колебания дерева в размерах и защитить окно от деформации.

В деревянных домах старого жилого фонда установка окон возможна только в существующую обсадную коробку (лафет), либо в новую обсадную коробку, при замене старой силами заказчика.

В щитовых домах установка возможна в существующий проем, при условии, что проем позволяет это сделать, он не разрушен и позволяет полноценно закрепить изделие.

В домах из арболитовых блоков монтаж возможен в существующий проем, но при замере необходимо предупредить клиента под роспись, что в период до 3х лет эксплуатации возможно изменение линейных размеров проемов и сдавливания оконных, дверных конструкций, вследствие накопления влаги в арболитовых блоках.

При замерах окон в старых деревянных домах, необходимо в обязательном порядке обратить внимание на целостность и состояние фундамента дома, при разрушении или отсутствии фундамента предупредить клиента, что изделие снимается с гарантии вследствие возможных изменений размеров диагоналей оконных проемов.

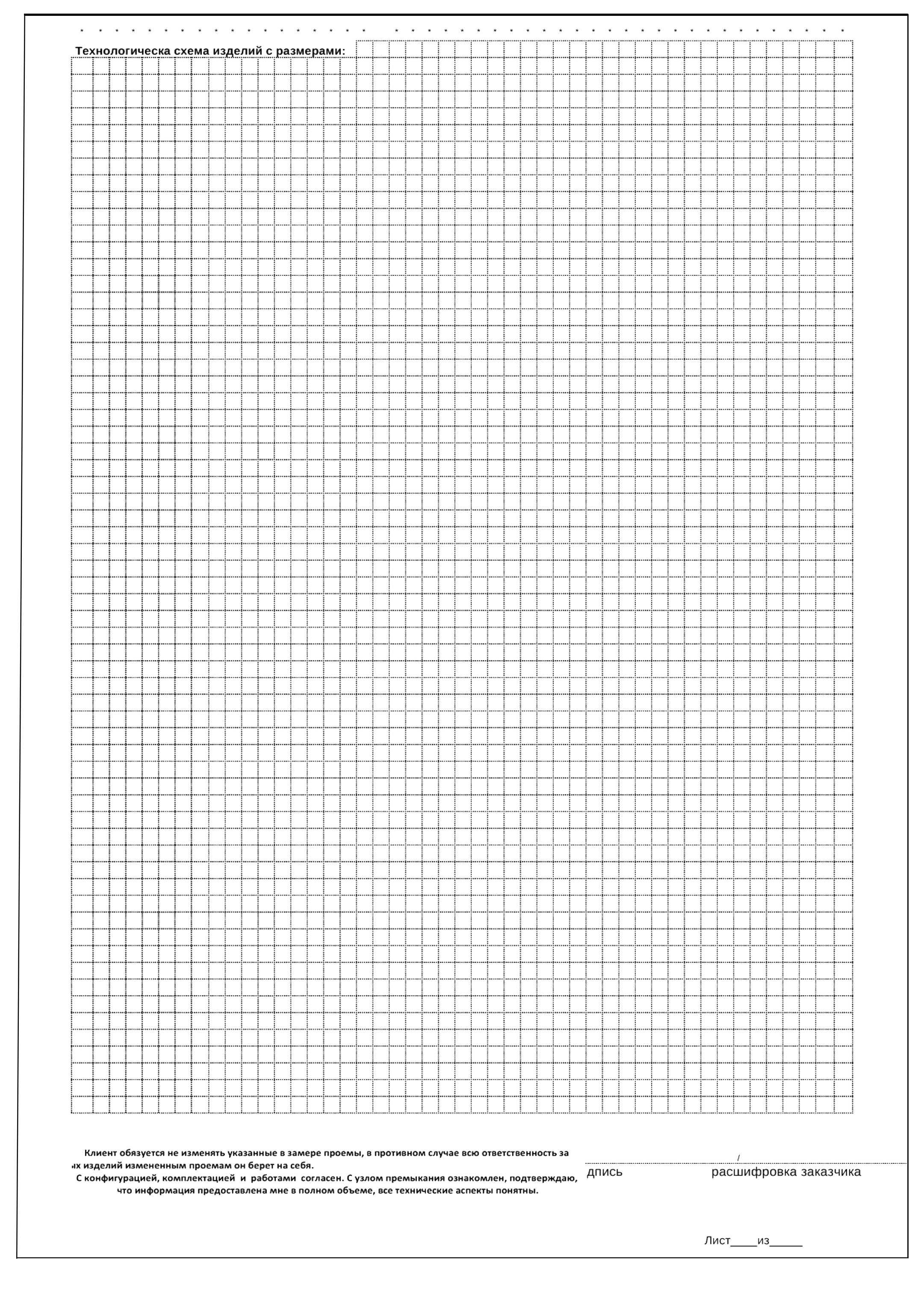

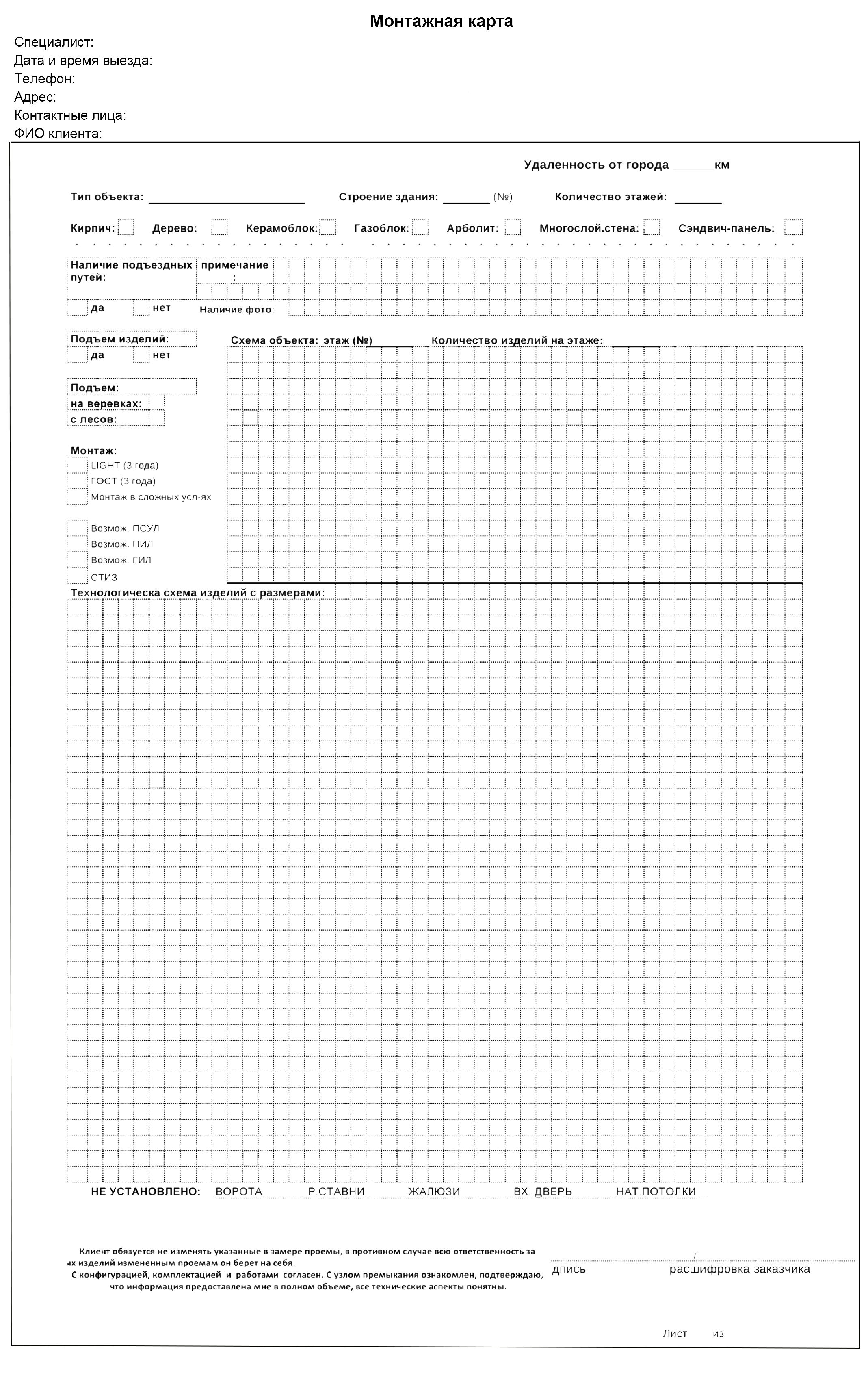

В листе замера должна быть обязательная схематичная отрисовка расположения узла примыкания (места установки окна в коробке) с подписью клиента. Пример схемы см. в приложении 8.

Примечание:

При замерах окон в обсадных коробках, необходимо на обратной стороне листа замера указать внутренние размеры лафетов в предполагаемой плоскости установки:

-ширину, высоту по средине лафета,

-внутренние диагонали,

-размер усадочного зазора между верхней балкой лафета и бревном

При заказе нескольких окон, пронумеровать проемы по принципу монтажной карты, после чего проставить размеры обсадных коробок. Взять подпись клиента с расшифровкой.

При замерах окон в арболитовых проемах, необходимо на обратной стороне листа замера указать внутренние размеры проемов в предполагаемой плоскости установки: ширину, высоту по средине проема, внутренние диагонали.

10. Технология замера москитных сеток:

10.1 Для М/С на внутренних креплениях:

Расчет от светового проема:

Производятся замеры «в свету» изделия по вертикали и горизонтали.

К результату замера ширины прибавить 22 мм, высоты – прибавить 40 мм.

10.2 Для М/С «Крыло» (только для окон)

Расчет от светового проема:

Производятся замеры «в свету» изделия по вертикали и горизонтали.

К результату замера ширины прибавить 20 мм, высоты – прибавить 20 мм.

Для м/с «Крыло» невозожна установка на профильные системы Blitz, Grazio, X60, X70, Euro Design, Brilliant. На профильные системы Blitz, Grazio, X60, X70,

монтаж возможен с условием подгиба установочных кронштейнов в нестандартных ситуациях.

10.3 Расчет москитных сеток ( профиль 25мм и усиленный 32мм) на балконные двери, кроме Blitz, Grazio, X60, X70 :

К размерам светового проема по ширине и высоте прибавляем по 28 мм.

Расчет москитных сеток (профиль 25мм и усиленный 32мм) на балконные двери Blitz, Grazio, X60, X70:

К размерам светового проема по ширине и высоте прибавляем по 36 мм.

10.4 Расчет москитных сеток на внешних кронштейнах:

Производятся замеры «в свету» изделия по вертикали и горизонтали.

Для всех профилей пвх, кроме Blitz, Grazio, Х серий:

К результату замера ширины прибавить 40 мм, высоты – прибавить 40 мм.

Для Интелио, Генео существует проблема монтажа верхних кронштейнов на раму, а именно - кроншейны ПВХ могут заходить в четверть верхнего проема при заходе рамы в четверть более 15 мм, поэтому при расчете высоты окна это необходимо обязательно учитывать – заход в четверть должен быть не более 15мм.

Для Blitz, Grazio, X60, X70:

Оконные: к размеру ширины светового проема прибавить 48 мм, высоты – прибавить 48 мм.

Для Blitz, X60 (рама 62 мм)

• М/С можно установить только на внешних крючках;

• Установка уличных откосов исключена.

• При замерах в четвертных проемах обратить особое внимание на отклонение верхней четверти. При заходе изделия в верхнюю четверть / при установке козырька с четвертью (К2, К8) учесть, что расстояние от края верхнего кронштейна М/С до края торца рамы всего 10 мм.

Для Grazio, X70

• М/С можно установить только на внешних крючках;

• Установка уличных откосов исключена.

При замерах в четвертных проемах обратить особое внимание на отклонение верхней четверти. При заходе изделия в верхнюю четверть / при установке козырька с четвертью (К2, К8) учесть, что расстояние от края верхнего кронштейна М/С до края торца рамы всего 10 мм.

10.5 Расчет мс Original Внутренняя лучше производить от светового проема:

к размеру ширины светового проема прибавить 17 мм, высоты – прибавить 12 мм.

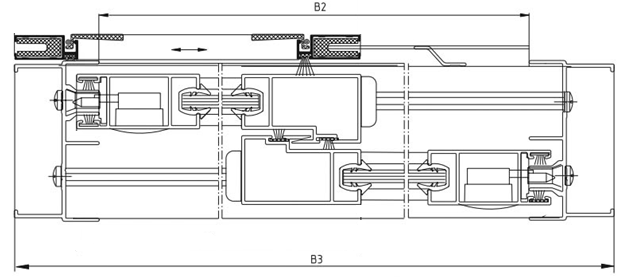

11. Технология замера москитных сеток на раздвижные алюминиевые конструкции:

Приложение 6

Н1 - высота москитной сетки;

Н - высота алюминиевой конструкции;

11.1. При отсутствии в замеряемой конструкции направляющих для москитной сетки:

•Для нахождения высоты москитной сетки необходимо замерять общую высоту алюминиевой конструкции (Н) и вычесть 49мм.

11.2. Для нахождения ширины москитной сетки (В1) необходимо открыть створку, замерять ширину светового проема и прибавить к ней 67мм.

направляющих для москитной сетки (В2) необходимо замерять общую ширину алюминиевой конструкции (В3) и вычесть 64мм.

11.3. Для нахождения длинны

Приложение 7

В2– расстояние для нахождения направляющих; В3 – ширина алюминиевой конструкции;

11.4 При наличии в составе конструкции установленных направляющих: для нахождения высоты москитной сетки необходимо замерять высоту между направляющими (Н1) и прибавить 7 мм.

12. Замер стеклопакетов:

12.1 Производится замер высоты и ширины изделия по фальцу. Из результатов замеров по вертикали и горизонтали вычитается по 10 мм (удвоенный зазор под дистанционные подкладки). На профильные системы Blitz New, Grazio, X60, X70, вычитается 8мм.

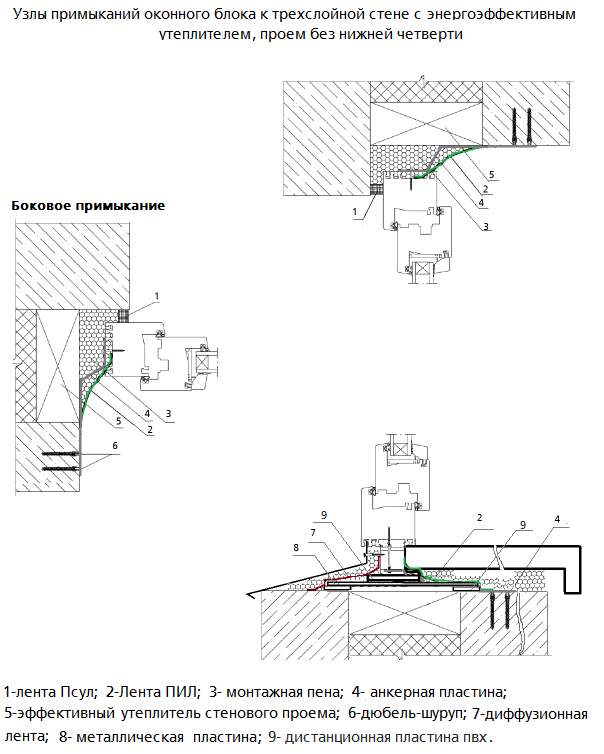

13. Замер в многослойных стенах:

Произвести ревизию проема

Определить техническую возможность монтажа, способ крепления (вид крепежа). При монтаже в проемы из керамоблоков в обязательном порядке сделать фото объекта и согласовать техническую возможность, вид крепежа с руководителем сервиса.

Согласовать с клиентом подготовку проема и зоны утепления.

Согласовать с клиентом узлы примыкания, способ крепления.

Произвести замер в соответствии с требованиями стандарта компании.

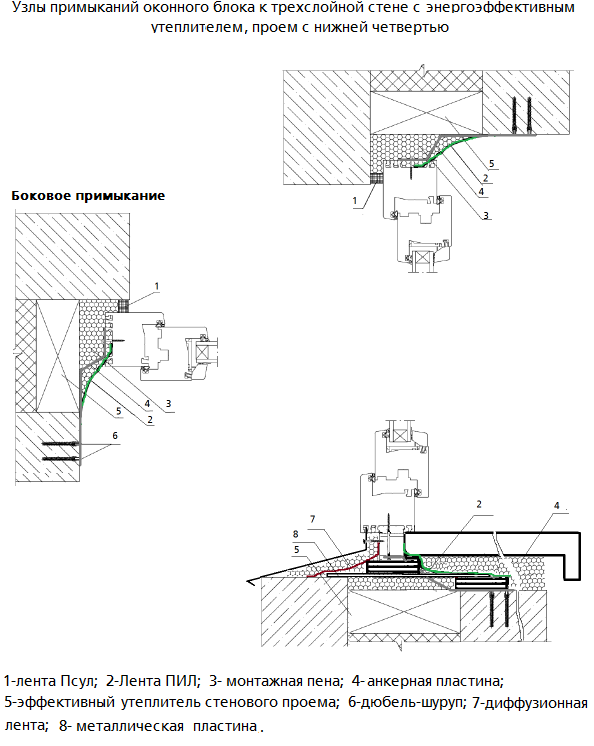

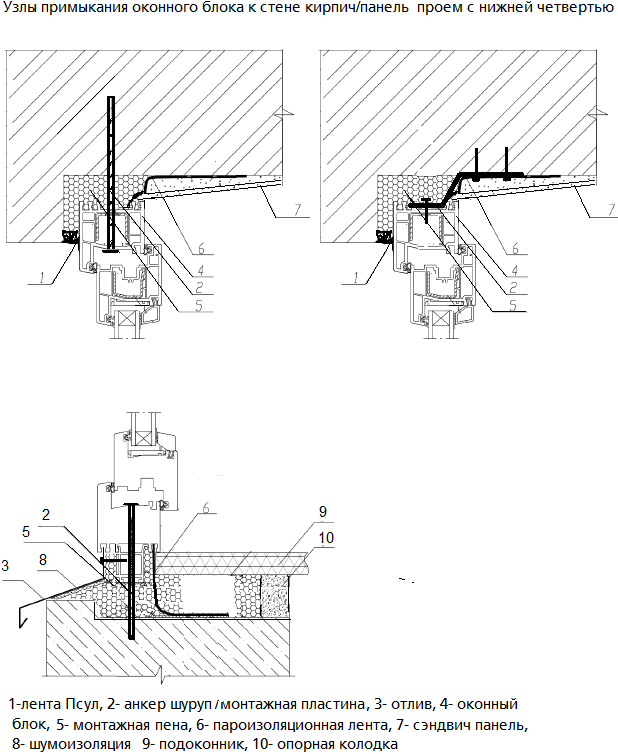

Типовые узлы примыканий указаны в приложении к листу замера, при отсутствии типового узла зарисовать узел непосредственно в листе замера.

Приложение 8

Стандарт оформления листа замера

1. Лист замера оформляются только на утвержденных бланках формата А4

Использование не утвержденных компанией бланков / листов замеров / чистых листов запрещено.

Вся информация в листе заполняется аккуратным, читаемым почерком, исправления без подписи клиента не допускается.

Все размеры в бланке указываются в окончательном виде.

Формулы расчета прописать на полях.

2. Чертежи в бланке должны содержать в себе следующую необходимую и достаточную информацию:

- конфигурацию, глухие и открывающиеся створки;

- дополнительные профили (соединители, усилители, компенсаторы, доборные профили и т.д.) должны быть подписаны.

- направление открывания сворок;

- заполнение;

- размеры готового изделия (не формулы, не расчеты, а конкретные размеры);

- если световые проемы не симметричны (имеют неравные размеры), горизонтальные и вертикальные размеры данных проемов при делении проставляются в обязательном порядке, при отсутствии размеров - менеджер понимает это как симметричное деление.

-сторона открывания указывается изнутри помещения

-для входных групп указать тип открывания (наружу / внутрь) и отрисовать схемы открывания в плане (для нескольких изделий - на монтажной карте).

3. Вся необходимая информация заполняется в соответствующих графах

- графа угловые соединители и эркеры, соединители должна содержать в себе наименование, количество и размеры, при отсутствии графы размеры проставляются непосредственно на чертеже;

- в графе тип дома прописывается панель, кирпич, сталинка, дерево, трехслойная стена с утеплением, безчетвертной кирпич, заливная панель (информация необходима для монтажников, получающих расходные материалы);

- отливы, нащельники из отлива, козырьки их конфигурация отрисовываются в соответствующих графах, проставляются размеры.

- в случае наличия в заказе наружных откосов указываются фактические размеры внешних откосов, обратить внимание: при широких углах рассвета необходимо добавить к размеру ширины припуск для исключения «сползания» F профиля.

4. В случаях, когда монтажные зазоры выходят за пределы, установленные в ГОСТ 30971-2012, проинформировать клиента и в обязательном порядке указать на чертеже количество и размер доборов, с пометкой «на выбор клиента».

5. Все возможные сложности при монтаже прописываются в графе комментарии.

(как пример, монтаж на анкерные пластины, длина анкерных пластин, двойная четверть, засыпной дом, отсутствуют верхние четверти, отсутствуют подъездные пути, отсутствует электричество, сложный монтаж, необходима сборка лесов, высота лесов и т.д.).

6. Лист замера подписывается заказчиком с обязательной расшифровкой подписи. Если подписывает доверенное лицо, указать, что это представитель заказчика.

7. Если существуют сложности в предоставлении услуги по подъёму, подъезду, монтажу, то необходимо сфотографировать и предоставить фотографии менеджеру в электронном виде, как приложение к листу замера.

8. При необходимости ограничения размера створок на балконах и лоджиях указать «Чистая ширина створки не более...».

9. Для проемов без четверти обсудить с заказчиком расположение окна в проеме, отрисовать схему расположения окна, указать на схеме вылет отлива, проставить размеры.

Схемы монтажа, расположения, узлов и примыканий.

Схема монтажа или схема монтажного узла отрисовывается от руки с указанием номеров изделий, с обязательной подписью и расшифровкой клиента.

Примеры отрисовки схем монтажа и узлов примыканий.

1. Деревянные проемы

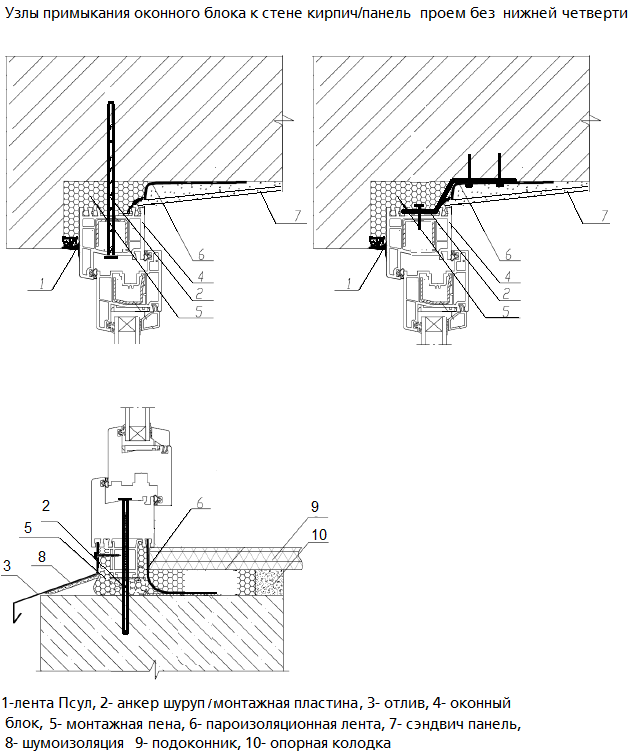

2. Расположение окна и вылет отлива в проеме без четверти.
