Пожалуйста, обратите внимание при расчете в программе WinDraw, что при интеграции окна или двери в фасад

 будет использоваться не классическая рама (L-рама), а профиль импоста (для окна) либо профиль Z-створки (для двери)


Расчет производится относительно светового проема, в котором мы планирем заменить стеклопакет на окно или дверь

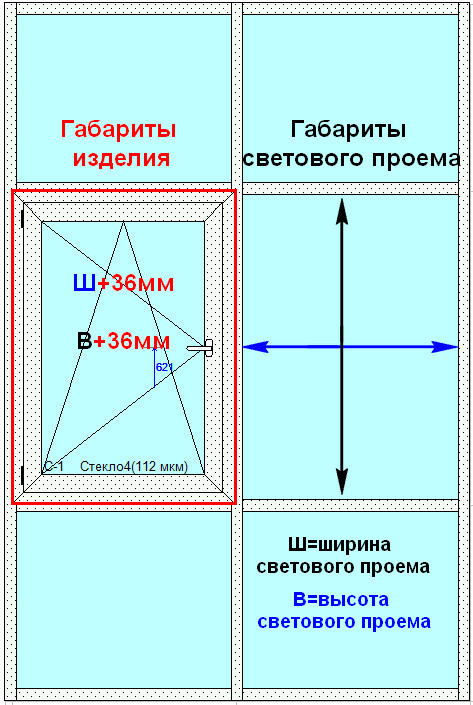

Схема расчета окна:

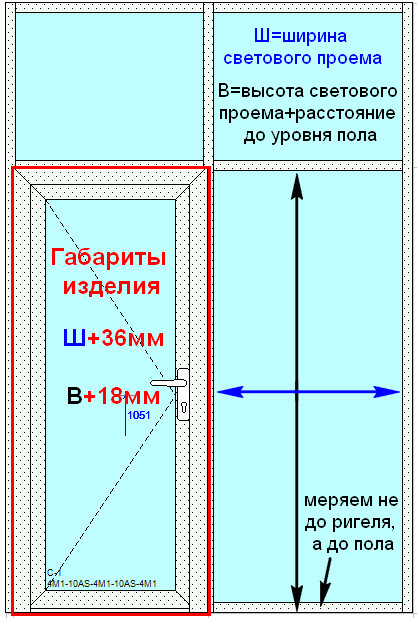

Схема расчета двери


Чертежи узлов интеграции изделий в стоечно-ригельную систему можно скачать ТУТ
