Москитная сетка Плиссе

- это совеременное решение для всего спектра нашей продукции - окон, дверей, порталов.

Традиционная москитная сетка хороша для защиты от комаров и мошек, но она имеет определенные ограничения в использовании: не ставится на двери, в которых есть ручка снаружи, и не ставится на большие проемы.

Этих недостатков лишена сетка Плиссе. Ее конструкция позволяет закрывать большие прему (до 6 метров) и не цепляться за ручки.

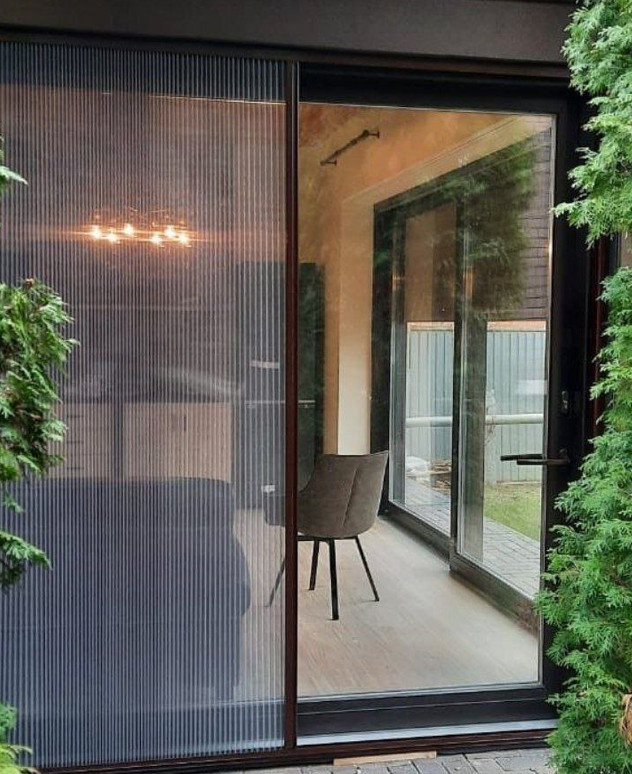

Вот пример установленной сетки плиссе большого размера на портал с ручкой снаружи:

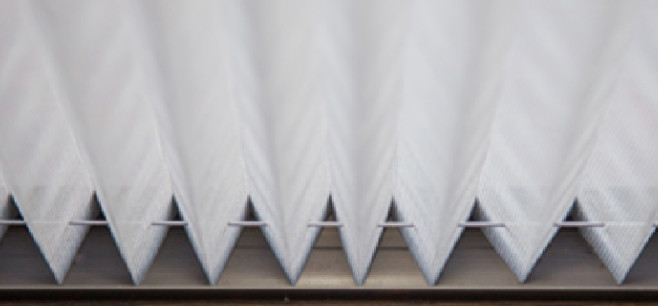

Название плиссе связано с формой москитного полотна, оно скалдывается при откывании сетки:

Описание сетки от нашего поставщика комплектующих - компании Plisse ltd:

Преимущества системы:

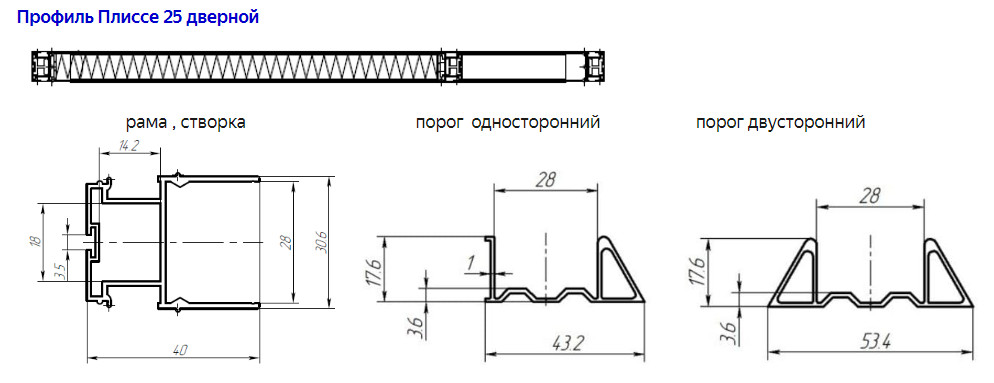

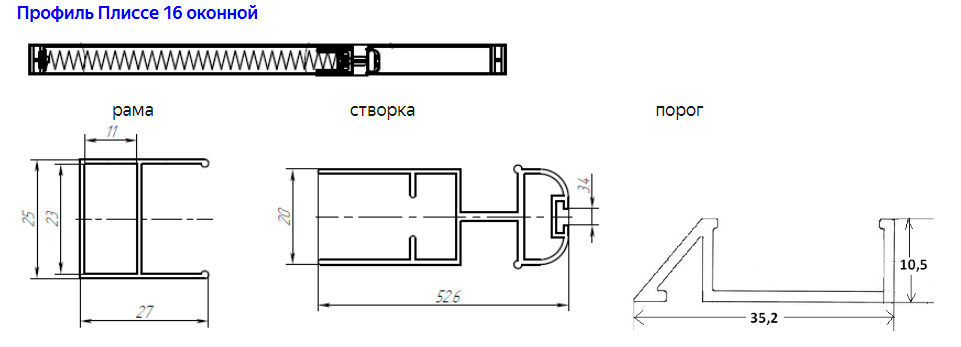

Особенности конструкции

К традиционной раме москитки и уголкам добавляется направляющая с роликом, которая и складывает плиссированное полотно в выбранную сторону

Поскольку данная сетка может быть установлена не только на окна, но и на двери и порталы с низкими порогами или вообще без порогов, то и нижняя направляющаяя сетки может быть в виде рамы и в виде низкого порога

Пороги выглядят так:

Односторонний порог, если мы сетку крепим к изделию с низким порогом вплотную:

Двусторонний порог, если сетка крепится к проему рядом с дверью или вообще используется как отдельно стоящее изделие. например, в беседке:

Ограничения

Минимальная ширина - 300мм

Минимальная высота - 300мм

Максимальная ширина плиссе 16мм - 1600мм

Максимальная высота плиссе 16мм - 2200мм

Максимальная ширина плиссе 25мм - 6000мм

Максимальная высота плиссе 25мм - 3000мм

Порядок замера

При установке МС плиссе на раму изделий расстояние от светового проема рамы до откоса

для Плиссе дверной не менее 40мм,

для Плиссе оконной не менее 30мм.



Плиссе 25 дверная на раму изделия

       Схема открывания Влево или Вправо

Если порог МС рамный 40, то:

 - высота сетки = высота светового проема рамы + 60мм

 - ширина сетки = ширина светового проема рамы + 80мм

Если порог МС 1 или 2-сторонний 18мм, то:

 - высота сетки = высота светового проема рамы + 40мм

 - ширина сетки = ширина светового проема рамы + 80мм

       Схема открывания Вверх или Вниз

Порог МС только рамный 40:

 - высота сетки = высота светового проема рамы + 80мм

 - ширина сетки = ширина светового проема рамы + 60мм



Плиссе 16 оконная на раму изделия

       Схема открывания Влево или Вправо

Если порог МС рамный 30, то:

 - высота сетки = высота светового проема рамы + 40мм

 - ширина сетки = ширина светового проема рамы + 60мм

Если порог МС односторонний 15мм, то:

 - высота сетки = высота светового проема рамы + 30мм

 - ширина сетки = ширина светового проема рамы + 60мм

       Схема открывания Вверх или Вниз

Порог МС только рамный 30:

- высота сетки = высота светового проема рамы + 60мм

- ширина сетки = ширина светового проема рамы + 40мм

Установка классической плиссе:

Установка плиссе c порогом:

Построение в программе WinDraw

ВНИМАНИЕ! Данная сетка является самостоятельным изделием. которое может устанавливаться вообще без привязки к окну или двери. В связи с этим мы в программе не выбираем ее как обычную москитку в свойствах изделия, а строим отдельно!

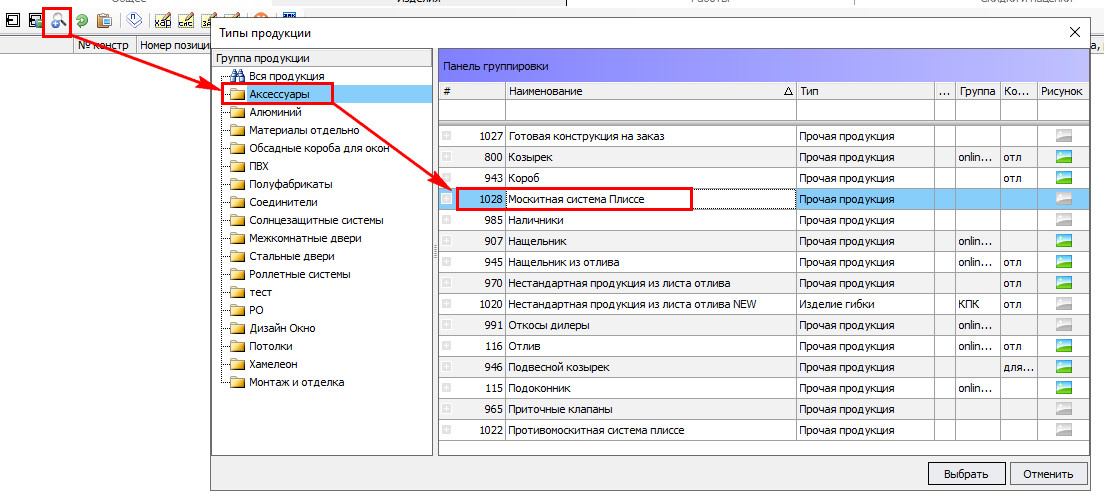

Строится эта сетка через комплектацию:

Выбираем необходимые параметры:
