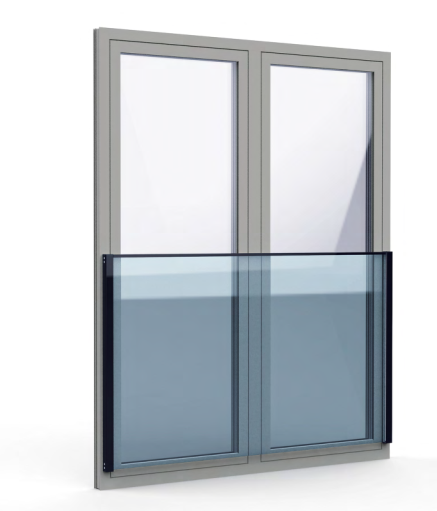

Французский балкон  — тип балкона, не имеющего собственной балконной площадки — ограждение устанавливается непосредственно в проёме с наружной стороны, прямо перед дверью.

Ограждение представляет собой многослойное стекло-триплекс, закрепленное по бокам в алюминиевых профилях с использованием EPDM уплотнений.




Почему именно французский балкон?

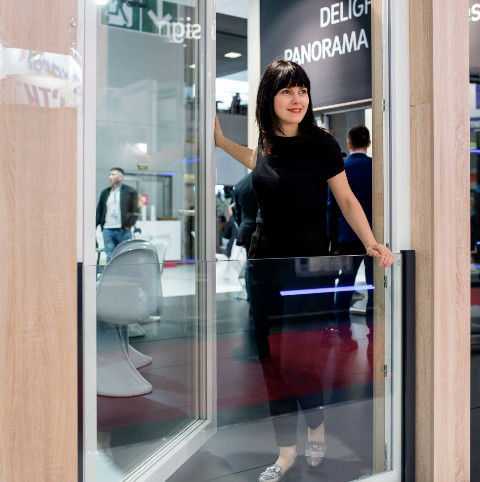

1. Надежное и безопасное ограждение проемов при открытых створках

2. Естественное освещение внутренних помещений

3. Широкий угол обзора окружающего пространства

4. Легкость восприятия конструкций  как изнутри помещения, так и со стороны фасада

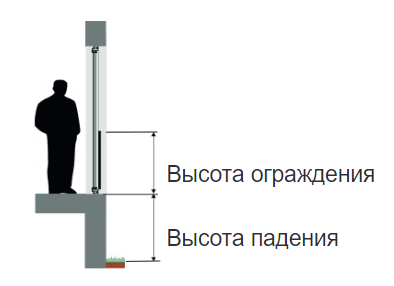

Когда нужно устройство ограждения?

При высоте возможного падения из открытых окон 0,5-1 м требуется устройство ограждения. Высота ограждения должна быть минимум 1 м, а при высоте падения от 12 м, высота ограждения должна быть 1,2 м.

В случае наличия под окном парапета высотой менее 1,2 м, высота ограждения вместе с парапетом должна быть 1,2 м. В школах и дошкольных учреждениях рекомендуется использование ограждений высотой 1,2 м во всех случаях.

Верх нижнего профиля оконной коробки и другие выступы высотой от 30 мм считаются верхом высоты падения.


Ограничения

1. Отстроить ФБ можно будет только на линейке NEO и Original: Профильная система: Thermo, Delight, Intelio. Алюминиевый профиль: Алютех, Alumark, Кrauss.

2. Форма окна может быть только прямоугольной, либо квадратной.

3. Цвета профиля: RAL 9016 белый; RAL 7016 антрацитово-серый; как внешний цвет изделия (в заводском цвете алютех: любой RAL по цвету профиля будет определяться в WD автоматически).

4. Толщина заполнения: 12,5 – 21,5 мм в зависимости от профиля направляющей

5. Высота стекла: Min 500 мм- max 1200 мм

6. Максимальный размер: ширина- 1800 м; высота- 1200 м.

7. Толщина экрана:

12мм шир до 1400мм:C6.6.4 ExCl зак EVA полир

18мм шир до 1600мм:C8.8.2 ExCl зак EVA полир

20мм шир до 1800мм:C10.10.2 ExCl зак EVA полир


При ширине более 1800мм- требуются дополнительные испытания. Испытания проводятся по запросу.

Расчет стоимости стекла (триплекс) выполняется по запросу.



Чертежи:

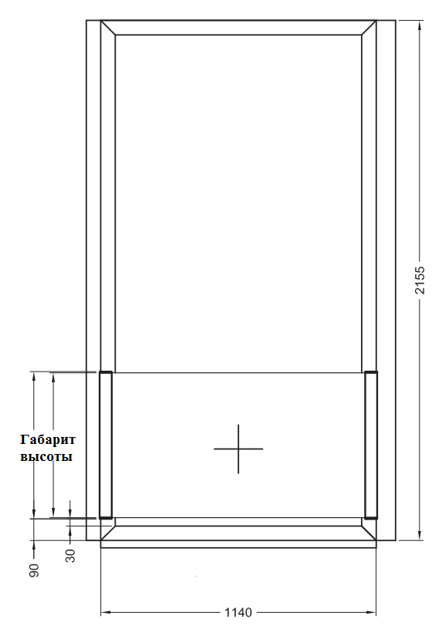

Габарит высоты ограждения относительно изделия:

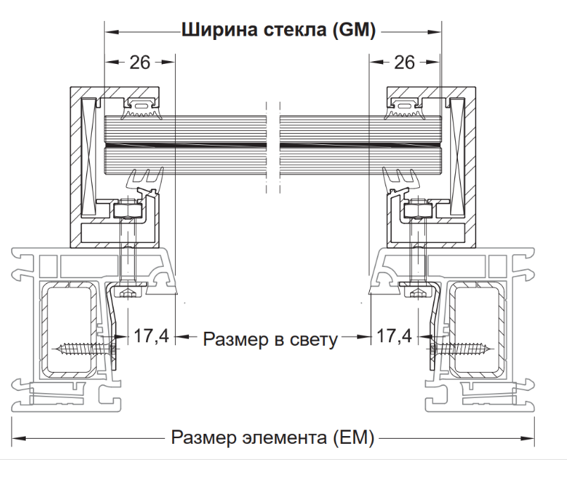

Чертеж узла ограждения относительно конструкции:

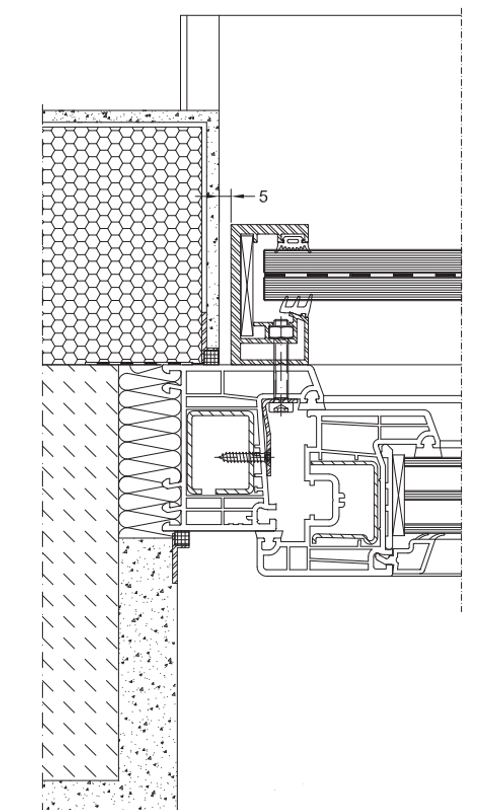

Чертеж узла ограждения относительно конструкции на фасаде с внешним утеплением:

:



Инструкция по монтажу французского балкона:

СКАЧАТЬ ТУТ



Построение в программе WinDraw.

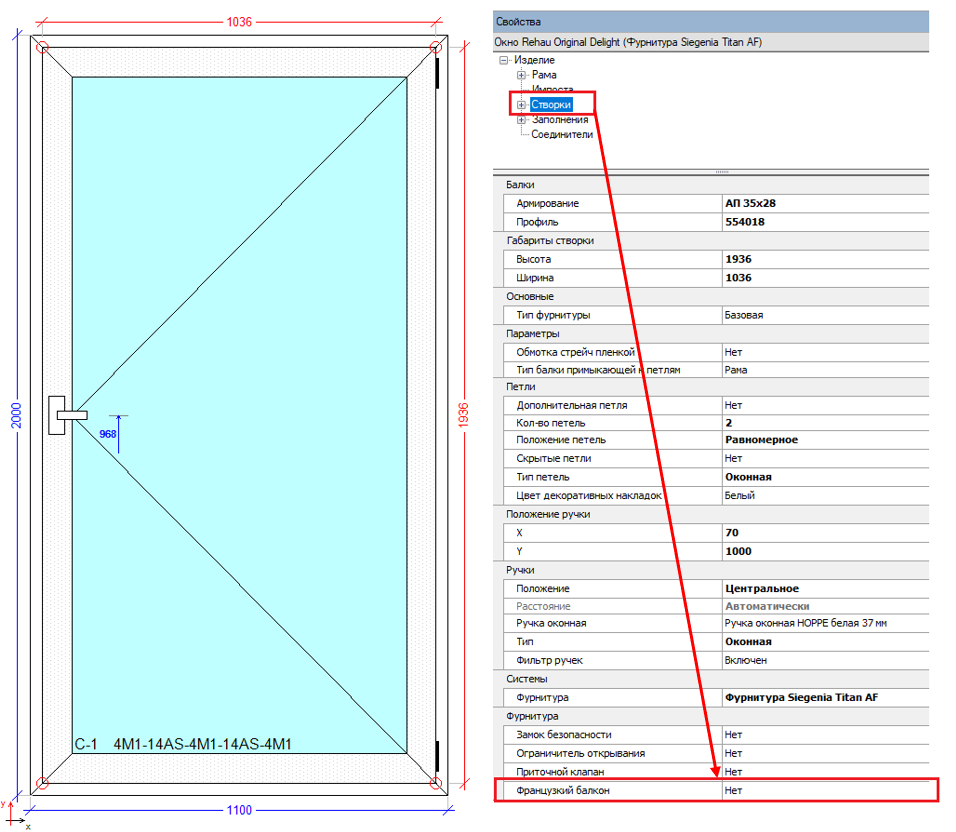

В свойстве створки выбираем пункт "Французский балкон":

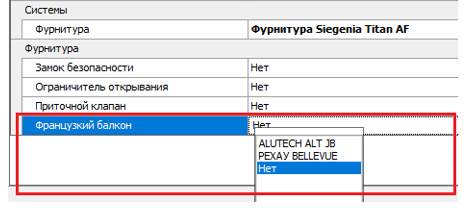

Из выпадающего списка выбираем ALUTECH JB:

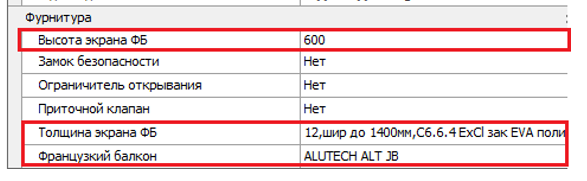

Появились дополнительные параметры французского балкона: высота и толщина экрана. Выбираем нужное:

Высота экрана заполняется самостоятельно. Стандартные значения высоты экрана (заполняются в ручную): 600мм, 900мм, 1200мм.

Толщина экрана выбирается из выпадающего списка.

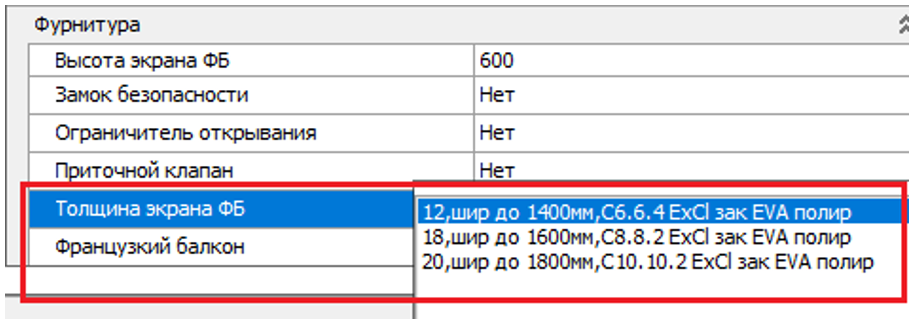

Обратите внимание, в выпадающем списке есть подсказка - к какой ширине экрана какой триплекс выбрать:
