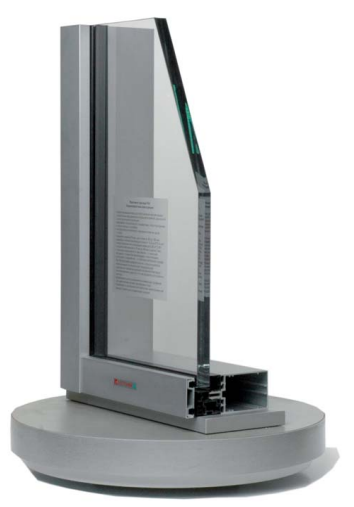

AlumarkF50 – стоечно-ригельная фасадная серия, основное конструктивное решение которой основано на применении одного и того же профиля как для стойки, так и для ригеля. Это позволяет сократить номенклатуру и оптимизировать складской запас. Такое конструктивное исполнение не требует фрезеровки стоечного и ригельного профилей.

Уникальная для российского рынка система отвода влаги по ригельному термомосту, а также герметизация качественными EPDM уплотнителями полностью защищают конструкцию от попадания воды внутрь. Удаление влаги из ригеля в стойку обеспечивается через пластиковый термоизолятор ригеля в вертикальный дренажный паз стойки, а оттуда выводится вниз на отлив.




Ограничения

Минимальная высота стойки - 300мм

Максимальная высота стойки - 6500мм

Минимальная ширина ригеля - 140мм

Максимальная ширина ригеля - 2200мм

Максимальный вес стеклопакета - 240кг


Если необходимо рассчитать габарит окна/двери на уже установленную стоечно-ригельную систему, то можно воспользоваться этой схемой


Интеграция дверей и окон в данный фасад из системы ALUMARK S70

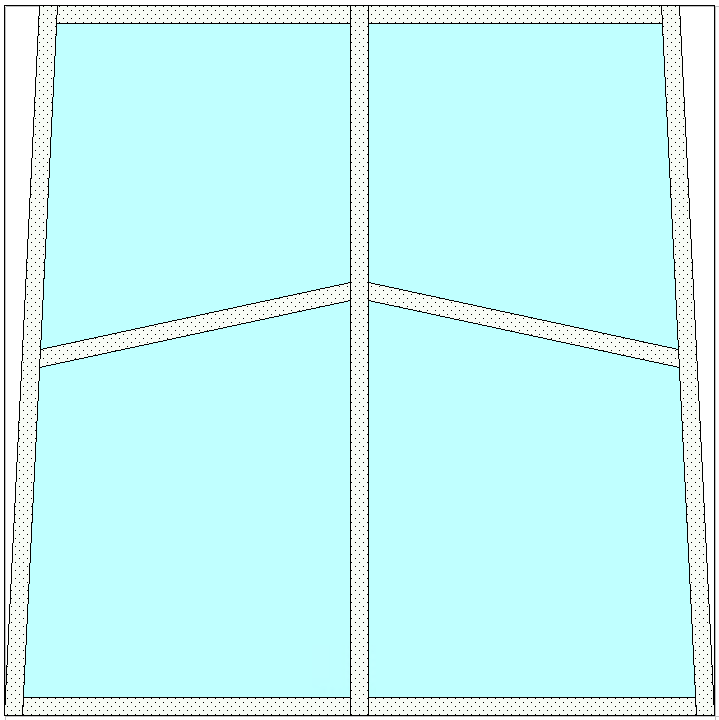

Важная особенность: система сторится в одной лоскости, но стойки и ригели могут быть наклонными!




Построение в WinDraw

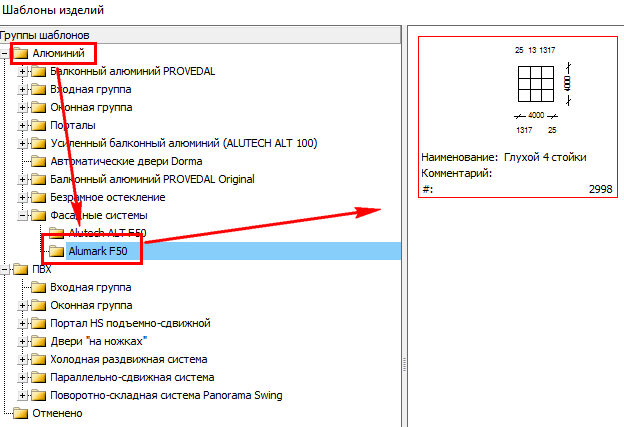

Просим Вас строить фасадные системы только через шаблоны в программе:

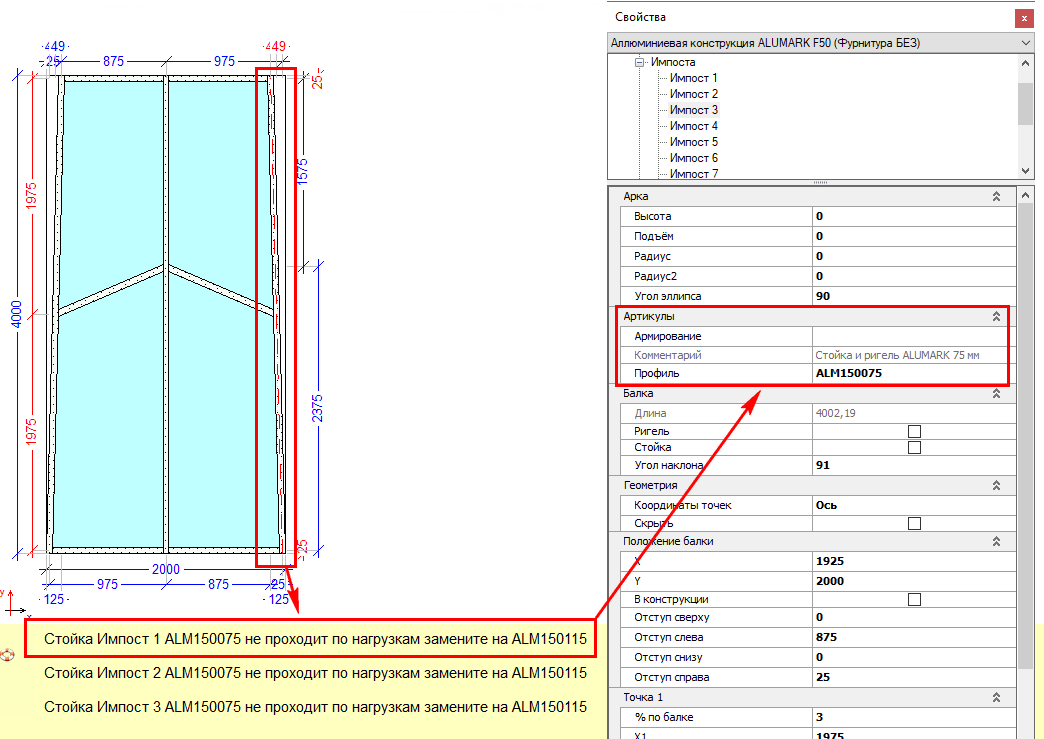

Если Вы при построении будете менять размеры, то скорее всего стойки и ригели нужно будет подбирать под заложенные

системодателем ограничения. И Вам придется менять артикулы вручную:


В любом случае после построения подобного шаблонного простого фасада - обратитесь за консультацией к

специалистам! Это важно!
