Линейка продуктов NEO
Инновационная линейка продуктов NEO
Порталы. Двери. Окна
NEO — это технологии современного остекления, которые позволяют создать в доме оптимальный
микроклимат и максимально повысить уровень комфорта, а благодаря уникальному декору и
прогрессивному дизайну конструкции выигрышно впишутся в любой современный интерьер и архитектуру.
Профильная система
Линейка NEO построена на базе системного решения от компании РЕХАУ – INTELIO 80. Это комплексная
линейка для остекления современных загородных домов - широкоформатные порталы, двери и окна.
Благодаря увеличенной ширине и улучшенному конструктиву (дополнительным внутренним рёбрам жёсткости)
профили INTELIO обладают повышенной прочностью и позволяют производить конструкции большого размера
для крупноформатного остекления.
Технические каталоги INTELIO можно скачать на официальном портале Рехау. ВОТ ТУТ.
Стеклопакеты
В этой продуктовой линейке используются только инновационный продукт от нашего завода - МУЛЬТИПАКЕТ
Возможность установки стеклопакетов толщиной до 50мм позволяет существенно повысить

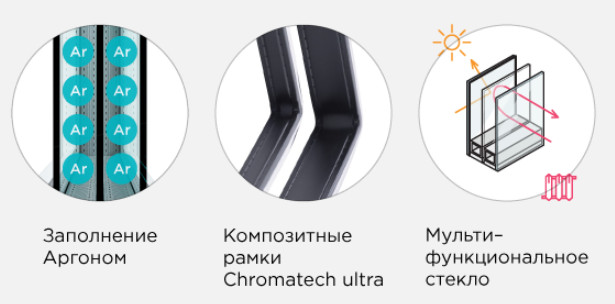

теплофизические свойства конcтрукций линейки NEO. Применение МУЛЬТИПАКЕТА с композитными
рамками в сочетании с обязательным заполнением стеклопакетов аргоном обеспечивают
максимальную защиту от потери тепла зимой, а мультифункциональное стекло – надёжно защищает
помещение от перегрева летом, что особенно важно для панорамного остекления.
Более подробно про МУЛЬТИПАКЕТ можно почитать ВОТ ТУТ.
Кроме этого в данной линейке мы можем использовать:
1. Стеклопакеты с подогревом. Внутреннее стекло в составе пакета нагревается, создавая своеобразную тепловую завесу
в околооконном пространстве. Это позволяет ищбежать необходимости устанавливать специальные обогреватели в полу
при остелкоении дома дверями, порталами и окнами в пол.
Более подробно про этот продукт можно почитать ВОТ ТУТ
2. Стеклопакеты с изменяемой прозрачностью. Так называемое SMART-стекло.
Более подробно про него можно посмотреть ВОТ ТУТ
Фурниитура
Фурнитурные системы в каждом типе конструкции линейки NEO свои, читайте об этом в описании каждого продукта.

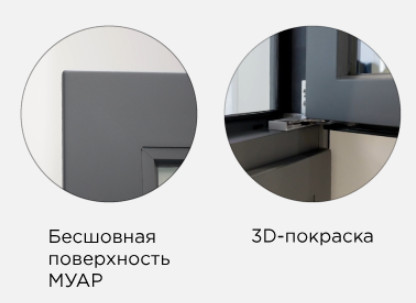

Декор
Большие площади конструкций в сочетании с уникальным бесшовным покрытием создают великолепный
дизайн, который удачно подчеркнет любой современный интерьер и станет его ярким акцентом. Уникальная
текстура МУАР и отсутствие швов на углах конструкций производят суперсовременное впечатление, а
возможность выбрать любой оттенок конструкций по каталогу RAL делают возможности безграничными!
Гарантия
Использование замкнутого армирования от 2,0мм в рамах и импостах обеспечивает необходимую
жёсткость широкоформатным конструкциям и гарантирует их надёжную работу на протяжении всего
срока эксплуатации. Использование только оригинальных материалов от ведущих поставщиков, а
также детальная проработка конструктива и комплектации позволяет нам уверенно давать 20-летнию
гарантию на конструкции линейки NEO!
Порталы NEO

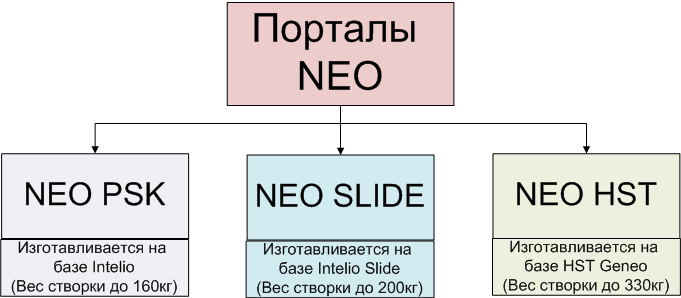

Порталы NEO в нашей линейке представлены тремя типами конструкций:
NEO PSK
Данное решение создано на базе обычного наклонно-сдвижного портала, но с кардинальными изменениями.
Это своеобразный "входной билет" в порталы NEO, поскольку используются не специализированные системы,
а основой является оконный профиль. Однако при этом оконный профиль - самый теплый в нашем ассортименте- Рехау Intelio
В зависимости от задачи, которая будет ставиться перед порталом PSK NEO, он будет оснащаться двумя разными створками: оконной и дверной.

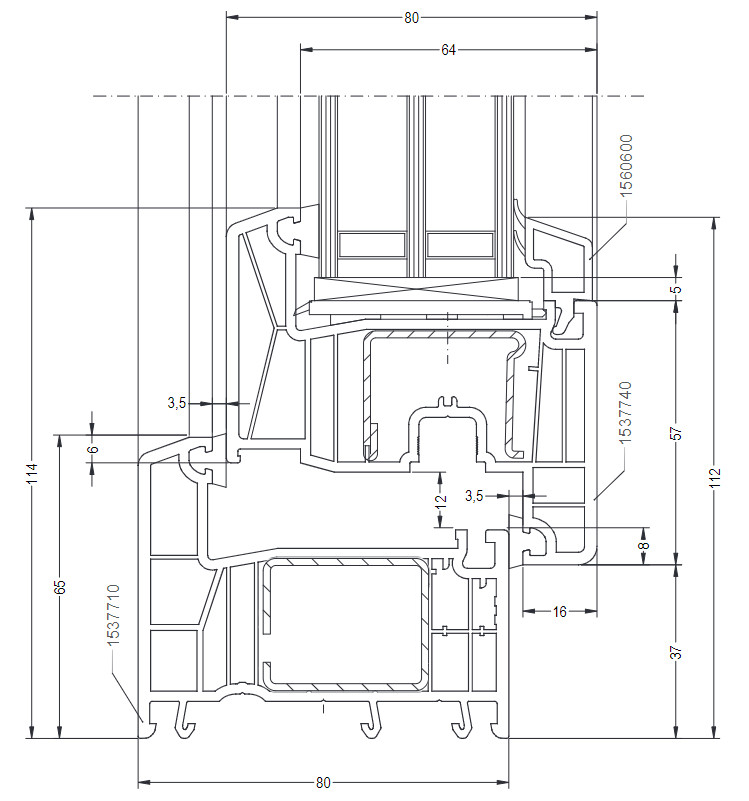

1. Оконная створка используется в случае если портал PSK NEO используется как балконная дверь или вообще сдвижное окно, т.е. не требует наличия замка. В таком варианте сечение узла PSK NEO будет выглядеть так:
2. Дверная Z створка используется в том случае, если портал PSK NEO будет использоваться как дверь, т.е. требуется замок с ключом
В таком варианте сечение узла PSK NEO будет выглядеть так:
Ограничения по размерам изделий:
Ширина рамы не более 3000 мм
Ширина створки по фальцу 670 - 1300 мм створка Z57, и 1400 мм (створка Z97)
Высота створки по фальцу 840 - 2100 мм створка Z57, и 2300 мм (створка Z97)
Соотношение высоты створки к ширине не более 2,5 : 1
Фурнитура
В PSK NEO используется 2 фурнитуры:
Siegenia PSK 160 Comfort. Разрешенный максимальный вес створки - 160кг
Roto Patio Alversa PS AirCom. Разрешенный максимальный вес створки - 160кг
Важный момент - все декоративные накладки красятся в цвет изделия!

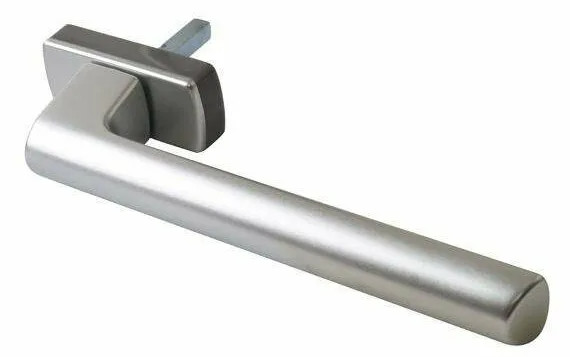

С фурнитурой Siegenia PSK160 Comfort устанавливается фирменная ручка Siegenia Si-line
Доступные цвета: белый 9003, коричневый 8022, серебро 35 EV1, средняя бронза 35с33

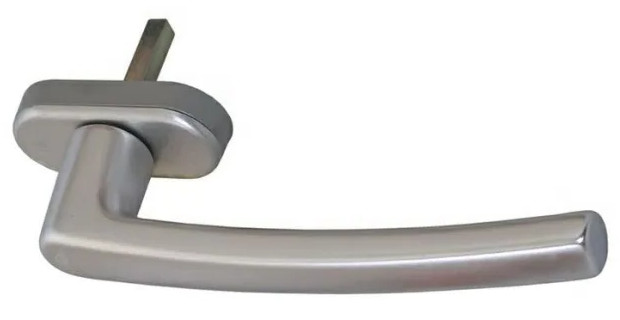

С фурнитурой Roto Patio Alversa PS AirCom устанавливается фирменная ручка Roto Line Patio S
Доступные цвета: белый, серебро, черный матовый, бронза, средняя бронза, темная бронза
NEO SLIDE
Данное портальное решение создано на базе AST-портала Intelio Slide, уже давно доступного в нашем ассортименте.
Это удобная портальная система с лёгким открыванием и отличными теплофизическими характеристиками.
Максимальные габариты конструкции - 2400 х 4000 при весе створки до 200кг

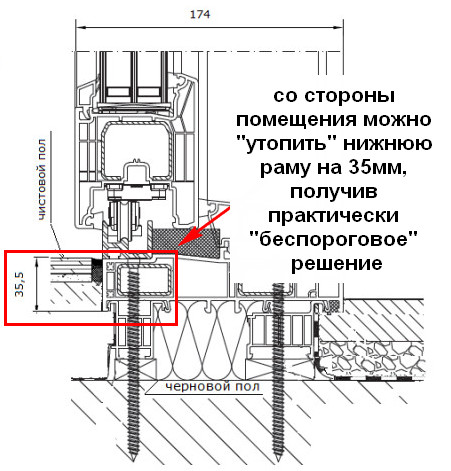

В отличие от классических наклонно-сдвижных порталов в данной системе есть возможность "утопить"
нижнюю раму в пол со стороны помещения. Это даст возможноть создать практически беспороговое решение.
Выступать будет только направляющая рельса (трек).
В продукте NEO Slide используется немецкая фурнитура Roto Patio Inowa, обеспечивающая легкое и комфортное
управление створкой весом до 200кг
Схему работы фурнитуры можно посмотреть ВОТ ТУТ
Видеообзор NEO Slide:
NEO HS
Данное портальное решение создано на базе портала GENEO HST, полюбившегося всем за счет уникальных теплотехнических характеристик и способности закрывать действительно большие проемы.
Специальная створка толщиной 86мм с уникальным Неопакетом дают максимальное теплосбережение, которе можно получить в светопрозрачных конструкциях. Теплее системы просто нет.
Эта же комбинация профиля и Неопакета - фактически самый шумоизоляционный тандем в оконном остеклении. Еще больше защиты от шума получить можно, но только добавив специализированный стеклопакет
Практически безбарьерное пространство!
Также этот портал способен закрыть собой самый большой проем, доступный для такого материала как ПВХ.
Максимальные габариты:
Видеообзор NEO HS:
Двери NEO
Двери NEO изготавливаются на базе дверной системы Рехау INTELIO.
Сечения узлов этой системы Вы можете посмотреть ВОТ ТУТ
Ограничения в размерах - 2400x1100. Если необходимо выйти за огарничения по высоте - обязательно
свяжитесь с технологами. В очень ограниченном числе случаев (и с применением доп.прижимов на
многозапорном замке) такое возможно. Если необходимо выйти за рамки ограничений по ширине - используйте
штульп. Штульповое соединение со специальной шиной и многозапорным замком очень надежно.
Именно в дверях NEO лучше всего раскроется потенциал специальных стеклопакетов - с подогревом и
с перемнной прозрачностью, про которые шла речь в начале этой статьи.
Пороги:
1. Рамный - используется стандартная рама Intelio высотой 65мм. Сечение узла двери NEO с рамой
можно посмотреть ВОТ ТУТ
2. Низкий порог. Здесь используется теплое решение от компании BLAUGELB.
Порог называется TBS85. Более подробно об этом пороге можно почитать ВОТ ЗДЕСЬ. Главное преимущество
в использовании этого порога (помимо совместимости с цоколями этого же производителя) - возможность установить
ответную планку многозапорного замка, утопив ее в порог. Это значит, что ответка не "торчит" из порога, а клиент ее
не цепляет ногй при проходе через дверь.
Фурнитура

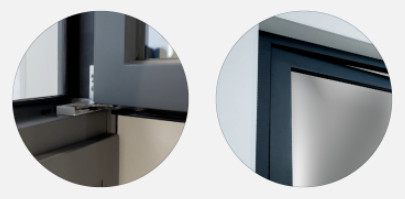

В дверях NEO используется фурнитура Siegenia со скрытыми петлями AXXENT 24. Данные петли выдерживают
вес створки до 150кг.
Более подробно про скрытые петли можно прочитать ЗДЕСЬ.
Замок - только многозапорный KFV (бренд, принадлежащий компании Siegenia). Многозапорные замки могут
применяться на штульповом открывании, т.к. пассивная створка будет по умолчанию снабжаться специальной
штульповой шиной. Подробно об этой шине можно почитать ВОТ ТУТ.
Помимо стандартного многозапорного замка (артикул TGKT3150) с классической схемой работы (в течение дня
пользуемся как обычной дверью с фалевой защелкой, а когда нужно закрыть дверь на ночь - ручку дергаем вверх,
срабаотывает запирание всех зацепов) есть замок с полуавтоматическим запиранием. Принцип его работы можно
увидеть в ЭТОМ ВИДЕО, а более подробную информацию посмотреть ЗДЕСЬ
Видеообзор продукта:
Окна NEO
Окна NEO изготавливаются из оконной системы Рехау INTELIO 80 со створкой Z57 (мы привыкли называть ее "Квадратная створка")

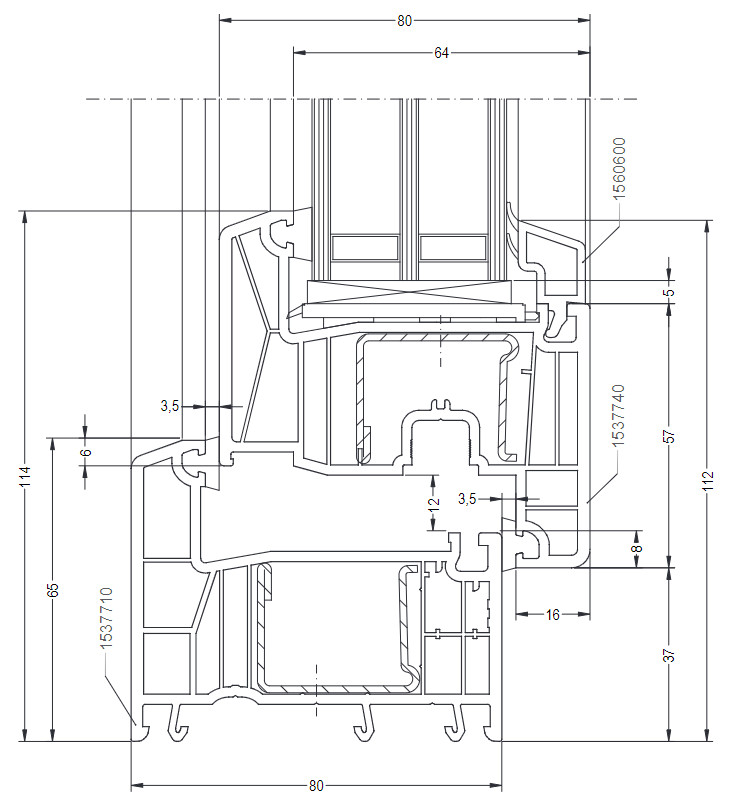

Вот сечение узла:
Ограничения в размерах:
До 3000мм по высоте и до 1790мм по ширине.
Ограничения связаны с весом створки и применяемыми опциями фурнитуры.
Об этом Вы можете прочитать вот тут.
Окно NEO в базе комплектуется теплым подставочным профилем от компании Blaugelb.
Об этом подставочнике можно узнать здесь.
Фурнитура
Окно NEO в базе комплектуется немецкой фурнитурой Siegenia Titan со скрытыми петлями (официальное название
скрытых петель в каталогах Зигении - AXXENT24). Поэтому в программе WinDraw нужно будет выбирать фурнитуру
под нзванием "Siegenia Titan AXXENT 24". Подробно про фурнитуру Titan можно прочитать ЗДЕСЬ, а про скрытые петли - ТУТ
Также в данном продукте доступны опции Siegenia Titan:
1. Vent Secure. Это доп.элементы на стандартной обвязке, которые позволяют сохранить противовзломность фурнитуры
не только в закрытом положении, но и в откинутом. Более подробно об этой опции - ВОТ ТУТ.
2. Comfort. Это вариант фурнитурной обвязки, в которой ручка находится на нижней балке. при этом кинематика элементов такова, что
откидывание створки происходит за счет движения ручки. Усилий прикладывать не нужно.
ВНИМАНИЕ! Обе вышеперечисленные опции на сегодняшний момент недоступны со скрытыми петлями, только со стандартными
Видеообзор продукта:
